UNI5931 M8x20
UNI5931 M8x12
UNI5931 M8x20
UNI6954 Ø 2.9x13
Page 9 - Manuel FA01036-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
Couper les profilés couvre-joint selon la longueur nécessaire et les introduire dans les rainures de la lisse des deux côtés.
Fixer le couvercle pour lisse à l'aide des vis.
Plaque arbre moteur
Plaque intermédiaire
Cache-plaque de
fi xation de la lisse
Couvercle pour lisse

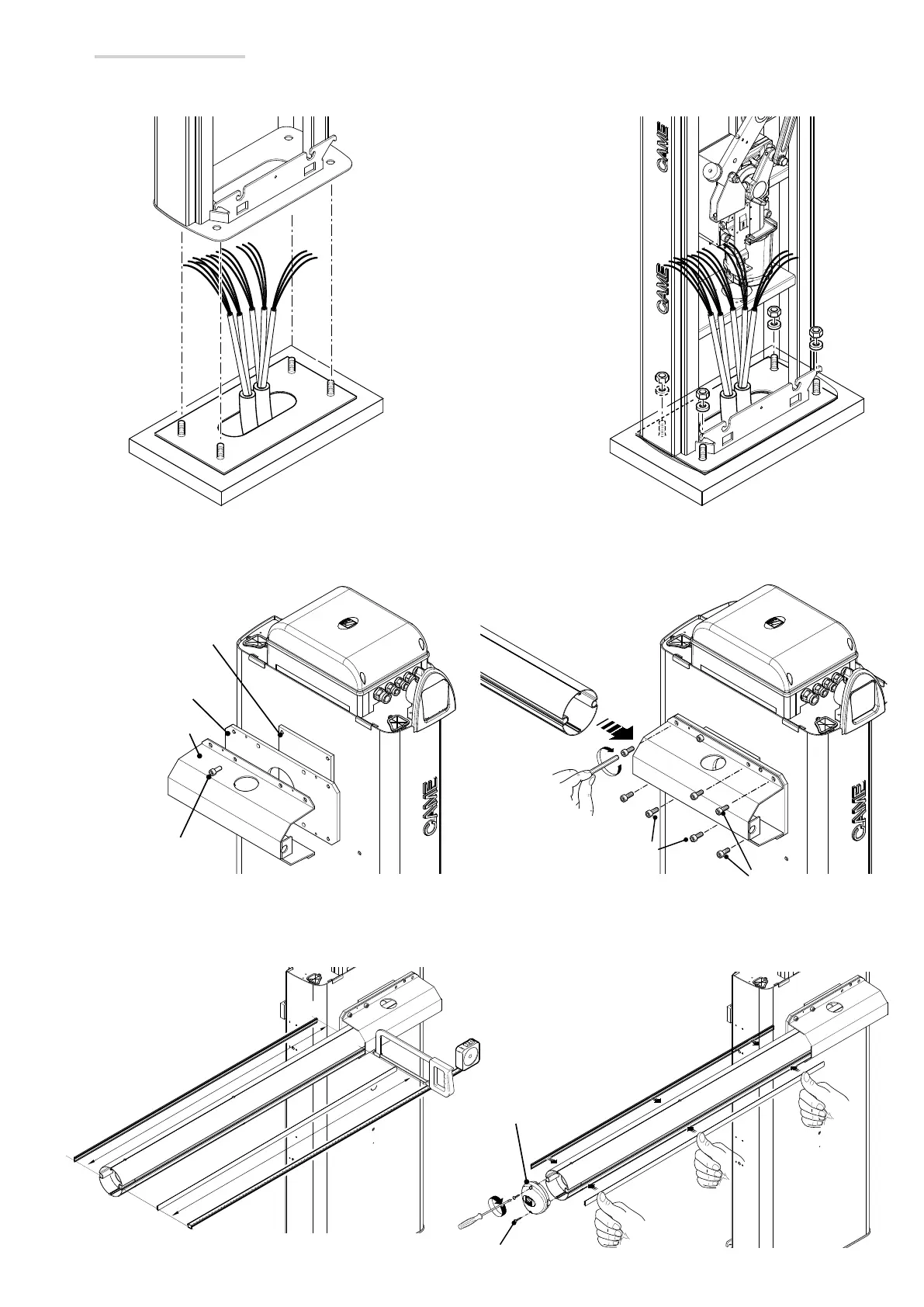

Installation de la barrière
Il convient d'installer l'armoire avec la porte de visite du côté le plus pratique pour les éventuelles interventions et les réglages.
Positionner l'armoire sur la plaque de fixation et la fixer à l'aide des rondelles et des écrous.
Assembler le cache-plaque de fixation de la lisse, la plaque intermédiaire et la plaque de l'arbre moteur à l'aide d'une vis. Ne pas serrer la vis de
manière à faciliter ensuite l'introduction de la lisse.
Introduire la lisse dans le cache-plaque et la fixer à l'aide des vis.
