N
M
PT F FC
FA
Стр. 8 - РуководствоFA01036-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
⚠

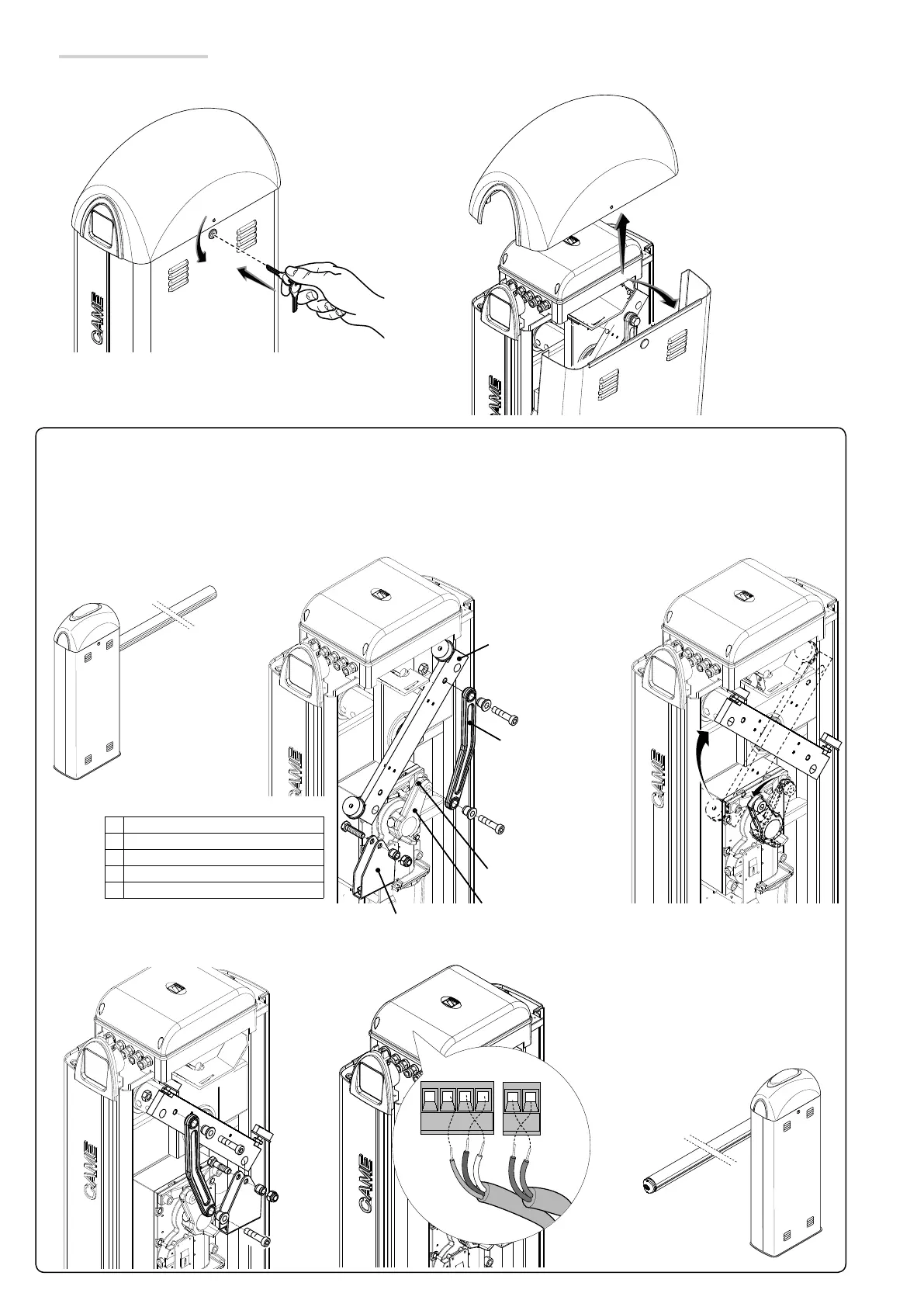

Внимание! Конструкция шлагбаума предусмотрена для левосторонней установки.
В случае правосторонней установки необходимо изменить направление открывания стрелы следующим образом:
- ослабьте затяжку стержня рычага привода, снимите кронштейн крепления пружин и шатун с рычага передачи ;
- поверните рычаг на 9 ;
- зафиксируйте кронштейн крепления пружин и шатун со стороны, противоположной рычагу, зафиксируйте стержень ;
- поменяйте фазы двигателя M на N и концевые выключатели FA на FC .
Подготовка шлагбаума
Вставьте ключ в замок
поверните его против часовой стрелки , поднимите верхнюю крышку и снимите дверцу тумбы .
Коромысло
Шатун
Стержень
Рычаг привода
Кронштейн крепления пружины
