UNI5931 M8x20
UNI5931 M8x12
UNI5931 M8x20
UNI6954 Ø 2.9x13
Стр. 9 - РуководствоFA01036-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.
Отрежьте прозрачный профиль требуемой длины и вставьте его в паз стрелы с обеих сторон.
Прикрепите заглушку к стреле болтами.
Крепление выходного вала
Крепление стрелы
Кронштейн
крепления
стрелы
Заглушка для стрелы

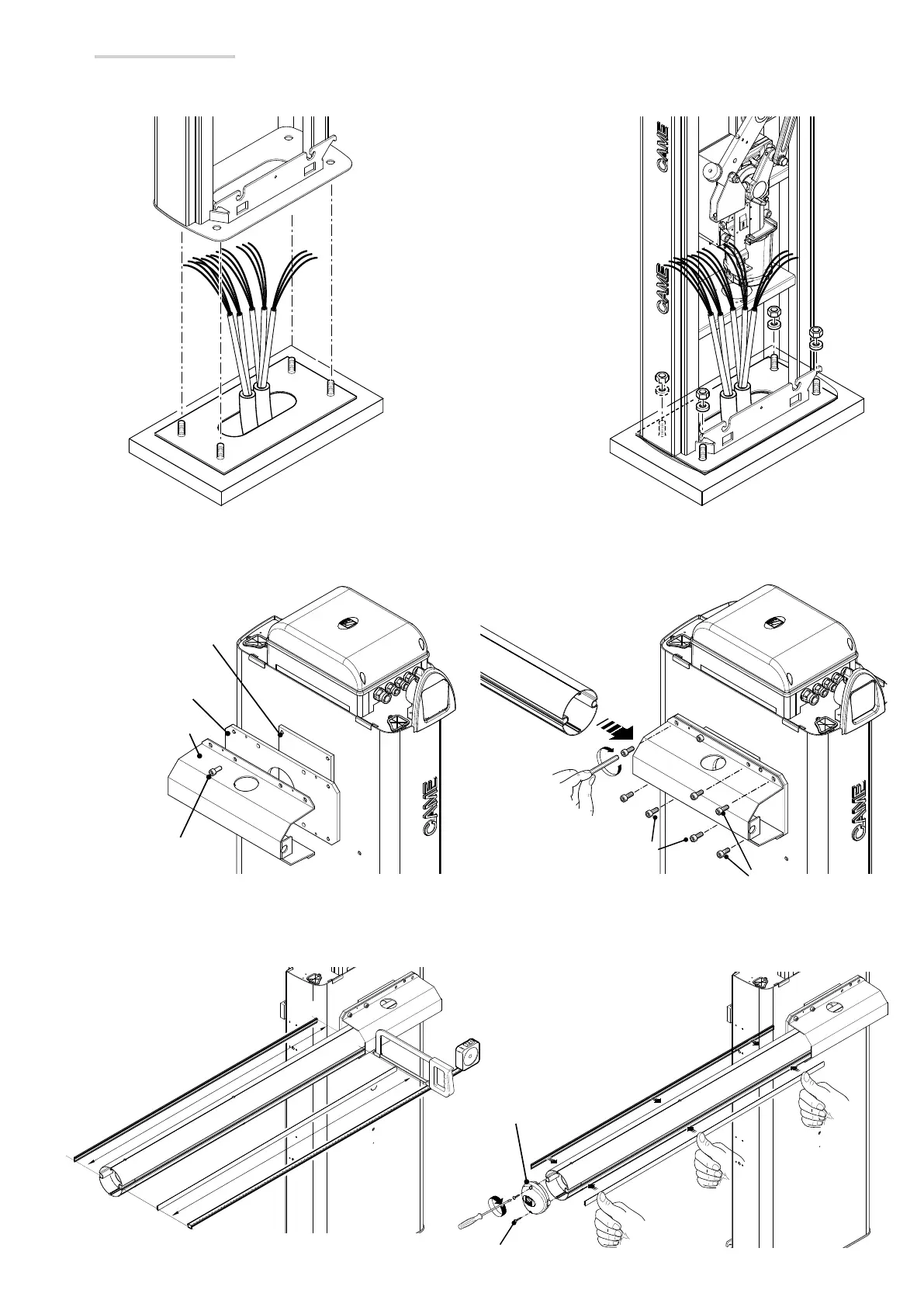

Установка шлагбаума
Рекомендуется установить тумбу таким образом, чтобы смотровая дверца была обращена в более удобную для обслуживания сторону.
Установите тумбу на монтажное основание и прикрепите ее с помощью гаек и шайб.
Соберите и зафиксируйте болтом крепление выходного вала, крепление стрелы и декоративную накладку на стрелу. Не затягивайте
винт, чтобы было проще установить стрелу.
Вставьте стрелу в кронштейн крепления и зафиксируйте ее с помощью болтов.
