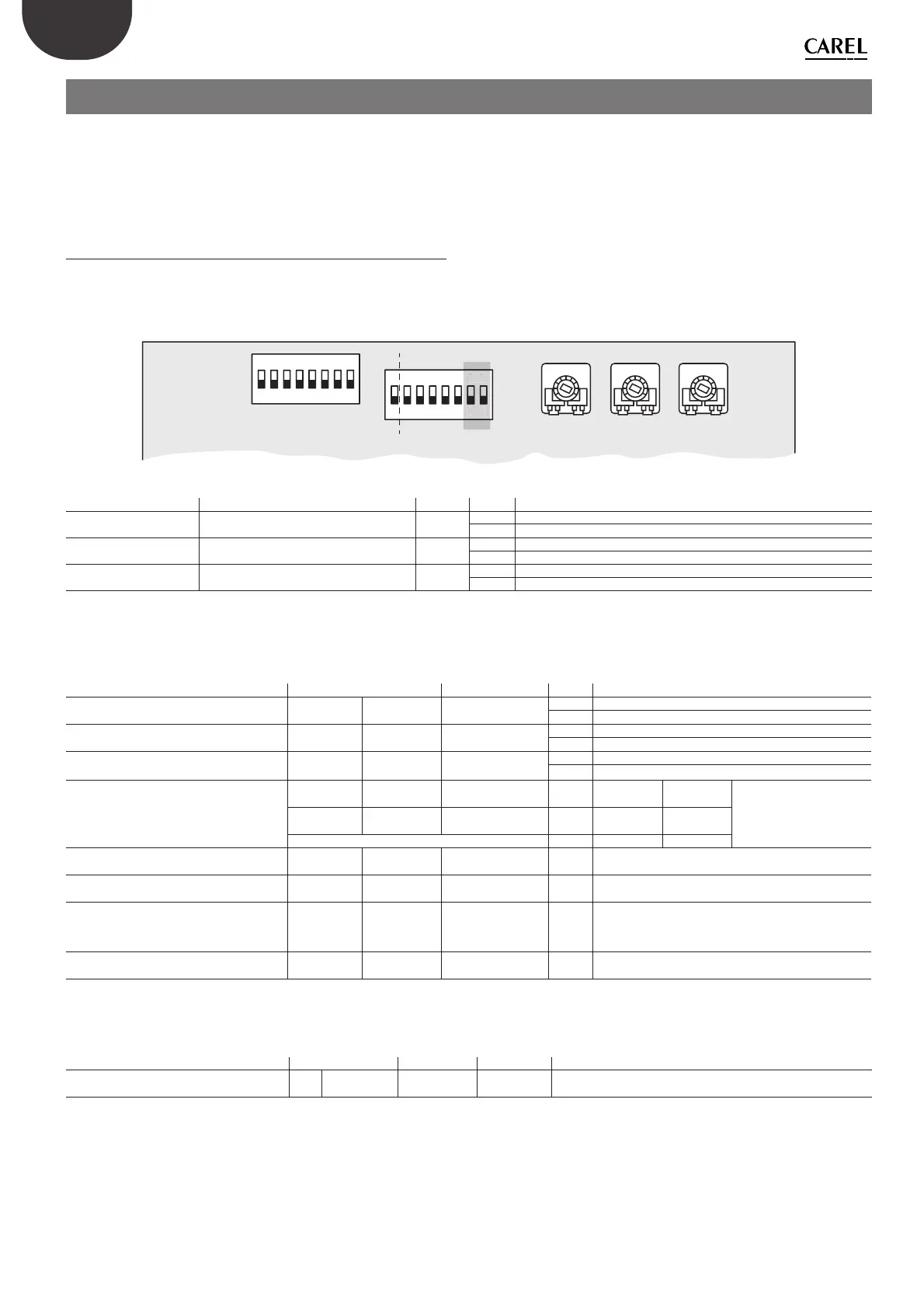

4. PROGRAMMAZIONE DEL REGOLATORE
La programmazione avviene da dip-switches, trimmer nella funzione
MAN o da parametri interni - nella funzione MEM- accessibili via chiave
di programmazione o via seriale.
4.1 Programmazione parametri manuali e
interni standard
Per quanto riguarda le funzionalità impostabili manualmente, di seguito
sono riportati i dip-switches a i trimmer (Fig. 4.aa) e le tabelle descrittive,
comprensive delle variabili di lettura del modbus che permettono di
leggere le impostazioni manuali.
12345678
ON DIP
1
10 V
V
50 Hz
DELAY
ADDRESS
MAX MIN
LIN
MIN
BAUD
PWM
I
60 Hz
QUAD
COFF
2345678
ON
MAN
MEM
DIP
Fig. 4.a
Dip-switches Modo S2 Funzione Modbus State Descrizione
Dip S2.1 Selezione tipo impostazione regolatore
SEL
DI.1
OFF: MAN: impostazone da pannello FCR dei parametri fondamentali
ON: MEM: impostazioni da parametri in memoria interni
Dip S2.2 Selezione tipo di ingressi analogico
OFF: 10V : 0/10 Vdc
ON: PWM: 0/5 Vdc o PWM
Dip S2.3 Selezione ingresso tensione/corrente
OFF: V: Segnale in tensione (selezionato da Dip2)
ON: I: Segnale in corrente (Dip2 deve essere ON)
Tab. 4.a
Nel caso di Dip switch S2.1 ad ON vengono utilzzati dei parametri interni
standard equivalenti a quelli impostabili da pannello. Si identi cano con
lo stesso nome solo con il su cco MEM invece che FCR
Funzione FCR Manuali Interni Memoria State Descrizione
Selezione frequenza di funzionamento Dip S2.4
HZFCR
DI.2
HZMEM
CO.2
OFF: 50Hz
ON: 60Hz
Selezione curva di funzionamento Dip S2.5
LINFCR
DI.3
LINMEM
CO.3
OFF: LIN: curva lineare
ON: QUAD: curva quadratica
Selezione modo a ingresso nullo Dip S2.6
MICUTFCR
DI.4
MICUTMEM
CO.4
OFF: MIN: regolatore si mantiene alla velocità minima
ON: COFF : regolatore si spegne (CUT-O )
Selezione Baudrate funzionamento seriale
Dip S2.7
BAUD1FCR
DI.5
BAUD1FCR OFF: ON: OFF:
BAUD
Dip S2.8
BAUD2FCR
DI.6
BAUD2FCR OFF: OFF: ON:
9600 19200 38400
Regolazione MINIMO (MIN) TR1
MINFCR
IR.4
MINMEM
HO.4
0-40
Regolazione del valore di minimo da 0-40% della tensione
di ingresso
Regolazione MASSIMO (MAX) TR2
MAXFCR
IR.3
MAXMEM
HO.3
50-100
Regolazione del valore di massimo da 50%-100% della
tensione di ingresso
Regolazione RITARDO (DELAY) TR3
DELAYFCR
IR.2
DELAYMEM
HO.2
0-100
Regolazione del tempo di risposta ad una sollecitazione
a gradino. La variazione 0-100% (oraria) determina una
variazione del tempo di 0-10 sec
Ingresso di regolazione IN B-GND
INFCR
IR.6
INMEM
HO.7
0-100 Segnale di controllo proveniente dai segnali analogici
Tab. 4.b
Esiste il parametro indirizzo che si autoseleziona in base all’indirizzo del
dipswitches. Per i dettagli fare riferimento alla tabella 4.a.d
Funzione Manuali Memoria State Descrizione
Selezione Indirizzo FCR (ADDRESS) S1
SADRFCR
IR.1
SADRMEM
HO.2
0-255 FCR
1-255 MEM
Indirizzo del dispositivo
Se SADRFCR=0 allora si utilizza il’indirizzo in memoria
Tab. 4.c
DI = Discrete inputs Variabili digitali R
CO= Coils Variabili digitali R/W
IR = Input Register Variabili intere R
HO= Holding Register Variabili interse R/W
Le variabili digitali si interpretano come 0=OFF , 1 = ON
