“FCR3 regolatore trifase” +030222150 - rel. 1.3 - 12.01.2021

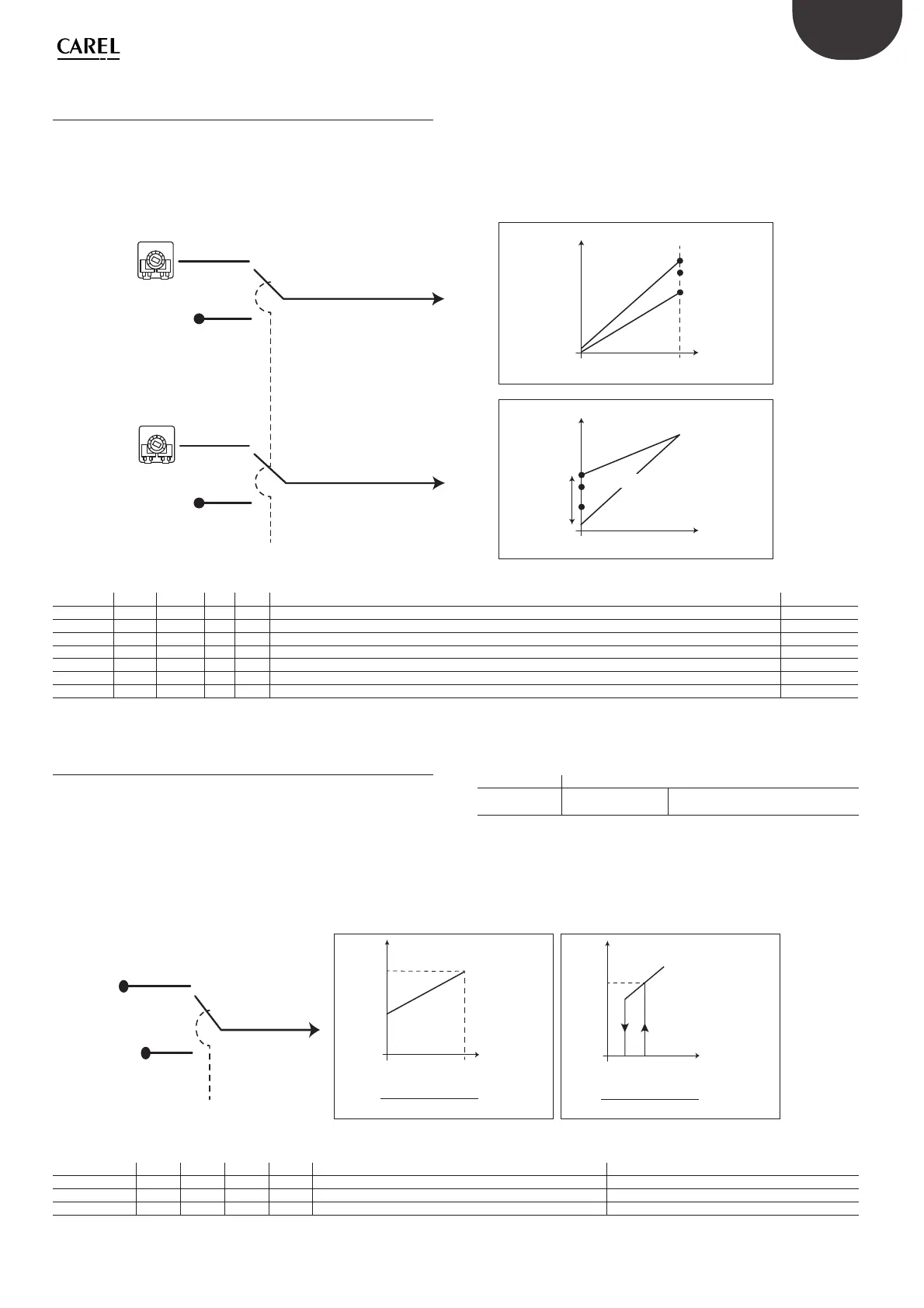

6.2 Confi gurazione del massimo e del
minimo
E’ possibile regolare il valore minimo della tensione di uscita grazie al
trimmer MIN o al parametro interno MIN FCR . In un range del 100% si
può arrivare a regolare la tensione da 0 al 40% (0-160 V @ 400V).
Analoga cosa vale per il massimo che si regola grazie al trimmer MAX o
al parametro interno MAX FCR . In un range del 100% si può arrivare a
Dip-switches Funzione
Dip S2.6 Minimo o cut-o
OFF: Funzione di Minimo
ON: Funzione di cut-o
Tab. 6.d
La Fig. 6.3.a riporta le selezioni e l’e etto sulla tensione di uscita oltre che il
possibile risultato sulla tensione di uscita a seconda della selezione
Nel caso di cut-o è necesssario avere almeno il 10% del segnale di
regolazione per fare partire il regolatore.
OUT %
IN
OUTMIN
90
MINCUT
FCR
OFF
ON
MINCUT
MEM
DIP S2.1/SEL
MINCUT
0/OFF: Minimo
1/ON: Cut.O
Out = • (IN–5)+Out min
Out max – Out min
90
OUT %
IN
OUTMAX
OUTMIN
99/1000
Out = • IN + Out min
Out max – Out min
99
Minimo Cut.O
Fig. 6.c
Parametri associati
Par. Modb Range Def U.M. Descrizione Attivazione
MINCUTFCR DI.4 0/1 0 1% Selezione Minimo/cut da Dip S2.6 Dip S2.1=OFF
MINCUTMEM CO.4 0/1 0 1% Selezione Minimo/cut da interno Dip S2.1=ON
SEL IR.1 0/1 R 1 Selezione parameteri manuale =0, Interni =1 (S2.1)
Tab. 6.e
regolare la tensione dal 50% (200V @ 400V) al 100%. La selezione tra un
tipo o l’altro avviene sempre con il dip switch S2.1 (MAN/MEM).
In  g. 6.2.a è evidenziato oltre che il condizionamento il possibile e etto
della variazione rispetto anche al segnale di regolazione IN
MAX
MAX
FCR
OFF
OUTMAX
50...100
0...40
OUTMIN
ON
MAX
MEM
MIN
MIN
FCR
OFF
ON
MIN
MEM
DIPS2.1/SEL
OUT
%
IN
MAX
OUTMAX
100%
99/100
50%
OUT
%
IN
MIN
40%
0%
OUTMIN
Fig. 6.b
Par. Modb Range Def U.M. Descrizione Attivazione
MAXFCR IR.3 50 .. 100 100 1% Regolazione massimo manuale DIP S2.1=OFF
MINFCR IR.4 0 .. 40 40 1% Regolazione minimo manuale DIP S2.1=OFF
MAXMEM HR.3 0 .. 40 100 1% Regolazione massimo interno Dip S2.1=ON
MINMEM HR.4 0 .. 40 40 1% Regolazione minimo interno Dip S2.1=ON
OUTMIN IR.7 0 .. 40 R 1% Valore minimo di uscita
OUTMAX IR.8 50 .. 100 R 1% Valore massimo di uscita
SEL DI.1 0/1 R 1 Selezione parameteri manuale =0, Interni =1 (Dip S2.1)
Tab. 6.c
6.3 Funzione Minimo e Cut-Off
In corrispondenza del segnale di regolazione nullo il regolatore può
rispondere in due modi di erenti
• MINIMO : la tensione di uscita rimane alla tensione minima e in pratica
signi ca che non può mai spegnersi.
• CUT-OFF : il regolatore si spegne e si può accendere solo se si fornisce
un segnale di regolazione del 10% . Si inserisce quindi un controllo ON/
OFF sul sistema
