“FCR3 regolatore trifase” +030222150 - rel. 1.3 - 12.01.2021

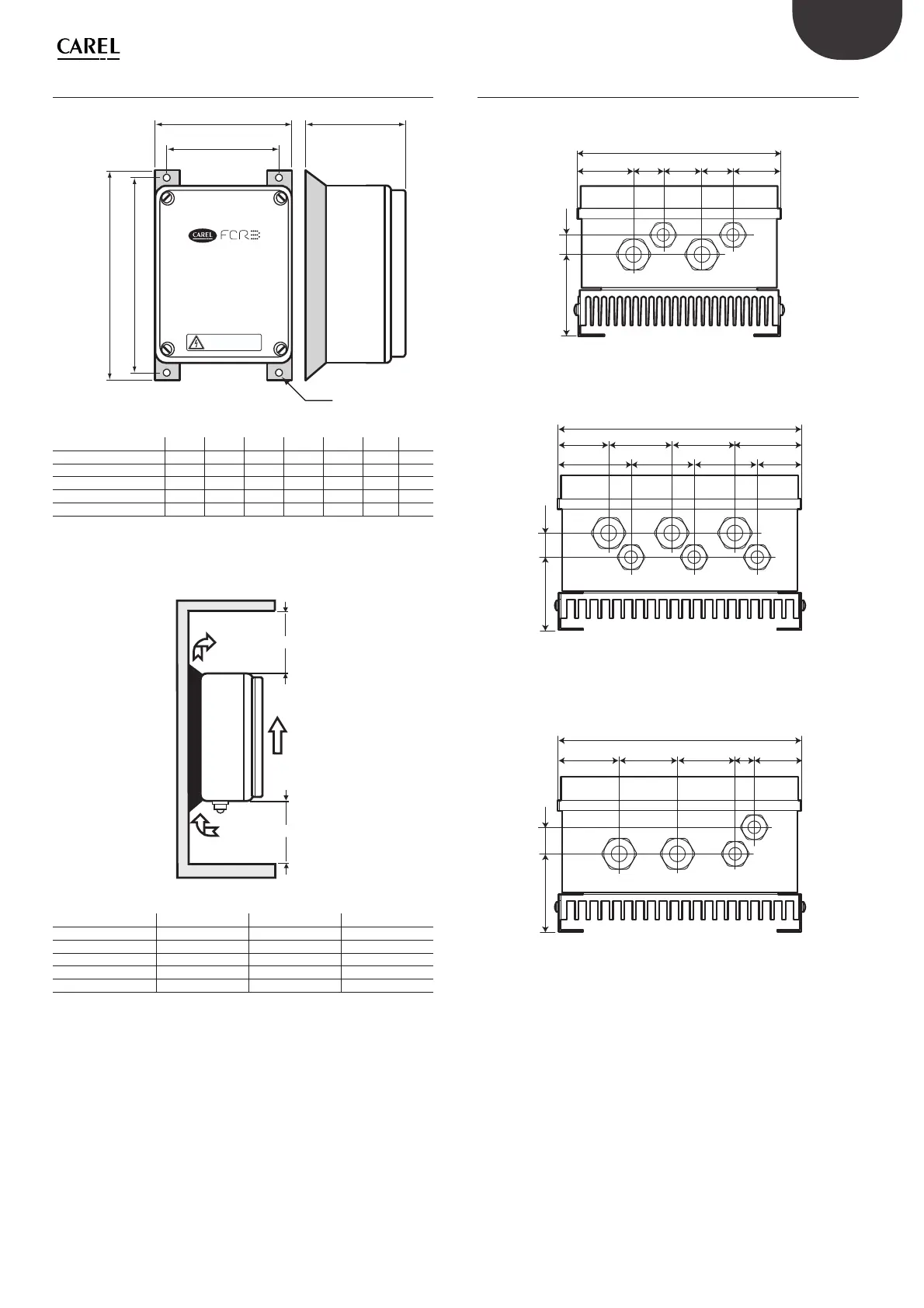

10.3 Dimensioni e fi ssaggio
AE
DC
B
F
ATTENZIONE!
TOGLIERE TENSIONE PRIMA DI APRIRE IL COPERCHIO
ATTENTION!
DISCONNECT POWER BEFORE OPENING THE COVER
Fig. 10.d
Modelli A B C D E F IP
FCR3064020 153 133 225 200 115 6 55
FCR3094040 200 180 280 255 130 6 55
FCR3124020 200 180 280 255 130 6 55
FCR3204020 198 174 280 255 158 6 55
FCR3404020 245 219 340 315 200 6 55
Tab. 10.b
150 mm
150 mm
Fig. 10.e
Modelli INPUT OUTPUT SIGNAL
FCR3064020 PG 13,5 PG 13,5 PG 9 x 2
FCR3094040 PG 16 PG 16 x 2 PG 9 x 3
FCR3124020 PG 16 PG 16 PG 9 x 2
FCR3204020 PG 16 PG 16 PG 9 x 2
FCR3404020 PG 21 PG 21 PG 9 x 2
Tab. 10.c
10.4 Layout connessioni
FCR3 6A
154
41 22.5 29.5 22.5 38.5
62 14
Fig. 10.f
FCR3 9A
200
41
59,5
52
52 52 36,5
52 55
60 20
Fig. 10.g
FCR3 12A
200
49,5 48 48 39
15,5
64 22
Fig. 10.h
