5. Collegamenti

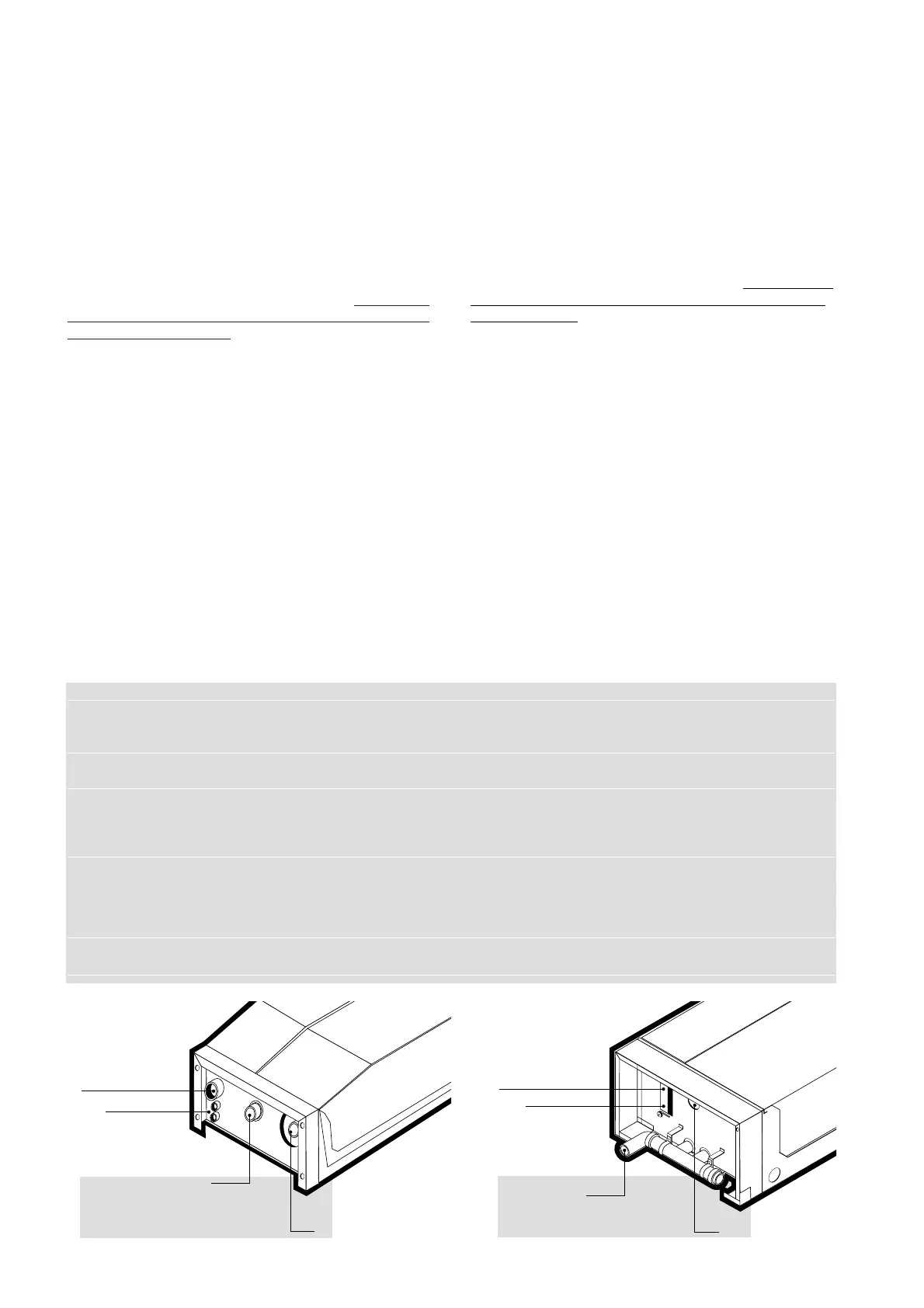

5.1 Collegamenti idraulici
L’installazione di un umidificatore richiede l’allacciamento
alle tubazioni di alimentazione e di drenaggio acqua.
Tubazione di alimentazione
La tubazione che porta l’acqua deve essere derivata attraverso
un rubinetto d’intercettazione ed avere un diametro mini-
mo di 6 mm. Per semplificare l’operazione di installazione
si consiglia di utilizzare la tubazione flessibile Carel cod.
1312350APN ed il raccordo rapido girevole da 3/4”G a
180° cod. 9995727ACA o 90° cod. 9995728ACA. La pressione
di rete deve essere compresa tra 1 e 10 bar e la temperatura
non deve superare i 50°C.
Attenzione: alimentare l’umidificatore con acqua di
acquedotto. Non utilizzare acqua demineralizzata.
L’acqua deve avere conducibilità da 125 a 1250 µS/cm
e durezza da 15 a 30 °F.Per quanto riguarda l’uso di
addolcitori o sistemi di trattamento su acque partico-
larmente dure, la durezza finale non dovrà essere infe-
riore al 40% della durezza iniziale e comunque non
inferiore a 15 °F.
Tubazione di drenaggio
L’acqua scaricata dall’umidificatore non è tossica né corrosiva
e può essere quindi drenata nel sistema di raccolta delle
acque bianche. Per la prima parte dello scarico è neces-
sario l’utilizzo di tubazioni in gomma e/o plastica non con-
duttive per impedire perdite di corrente verso terra.
Successivamente si consiglia di realizzare un sifone per
evitare odori in ambiente. Carel mette a disposizione una tuba-
zione di drenaggio in gomma flessibile Ø40
cod. 1312357APG e Ø30 a cod. 1312356APG.
5. Connections
5.1 Hydraulic connections
The installation of a humidifier involves the connection to
the water mains and drainage.
Fill piping
The water piping has to be bypassed through an interception
tap and must have a minimum diameter of 6mm. To simplify
the operation of installation, use the Carel flexible piping
code 1312350APN and the 180° 3/4”G fast swivel fitting
code 9995727ACA or 90° code 9995728ACA. W
ater pressure
must range between 1 and 10bars and temperature must
not exceed 50°C.
Caution: fill the humidifier with water network. Do not
use demineralized water. Water conductivity must
range between 125 and 1250µS/cm and total hardness
between 15 and 30°F. As regards the use of softeners
or treatment systems of unusually hard waters, the
final hardness will not be less than 40% of the initial
hardness and in any case not less than 15°F.
Drain piping
Water draining from the humidifier is neither toxic nor cor-
rosive and may therefore drained into the system of the
storm sewage. For the first part of the drainage it is
necessary to use rubber and/or non conductive plastic to
prevent current leakages to the ground. Subsequently, the
installation of a siphon is suggested so as to avoid odours
in ambient. Carel offers a Ø40 flexible rubber piping for
drainage code 1312357APG and Ø30 code 1312356APG.
6
Modello SD 101-102-103-303-305 106-308-313 323-333-342 360-384 3B3
Portata istantanea max. acqua
di alimento l/min 1,2 2,5 10 20 30
Max. instantaneous flow rate l/min
Attacco acqua di alimento 3/4G 3/4G 3/4G 3/4G 3/4G
Fill water connection maschio/male maschio/male maschio/male maschio/male
Portata istantanea max. acqua
di scarico l/min 1,6 1,6 10 20 30
Max. instantaneous flow rate of
drain water l/min
Attacco acqua di scarico/Drain water connection
Filetto/Thread 3/4G 3/4G 1-1/4G 1-1/4G 1-1/4G
femmina/female femmina/female femmina/female femmina/female
Portagomma(mm)
Rubber pipe fitting (mm) 30 30 40 40 40
Diametro min. tubazione di scarico (mm) 20 20 40 40 40
Min. diameter of drain piping (mm)
