2. Rappresentazione impianto
2.1 Esempio di installazione di un umidificatore SD
Qui di seguito vengono rappresentate graficamente, in
maniera molto schematica, le varie parti che compongono
un impianto di umidificazione Carel. Questo per facilitare
il cliente all’acquisto e alla realizzazione di un impianto
completo in ogni sua parte.
Nelle pagine successive tratteremo in modo dettagliato
l’installazione dell’impianto per l’applicazione in condotta
o in ambiente.

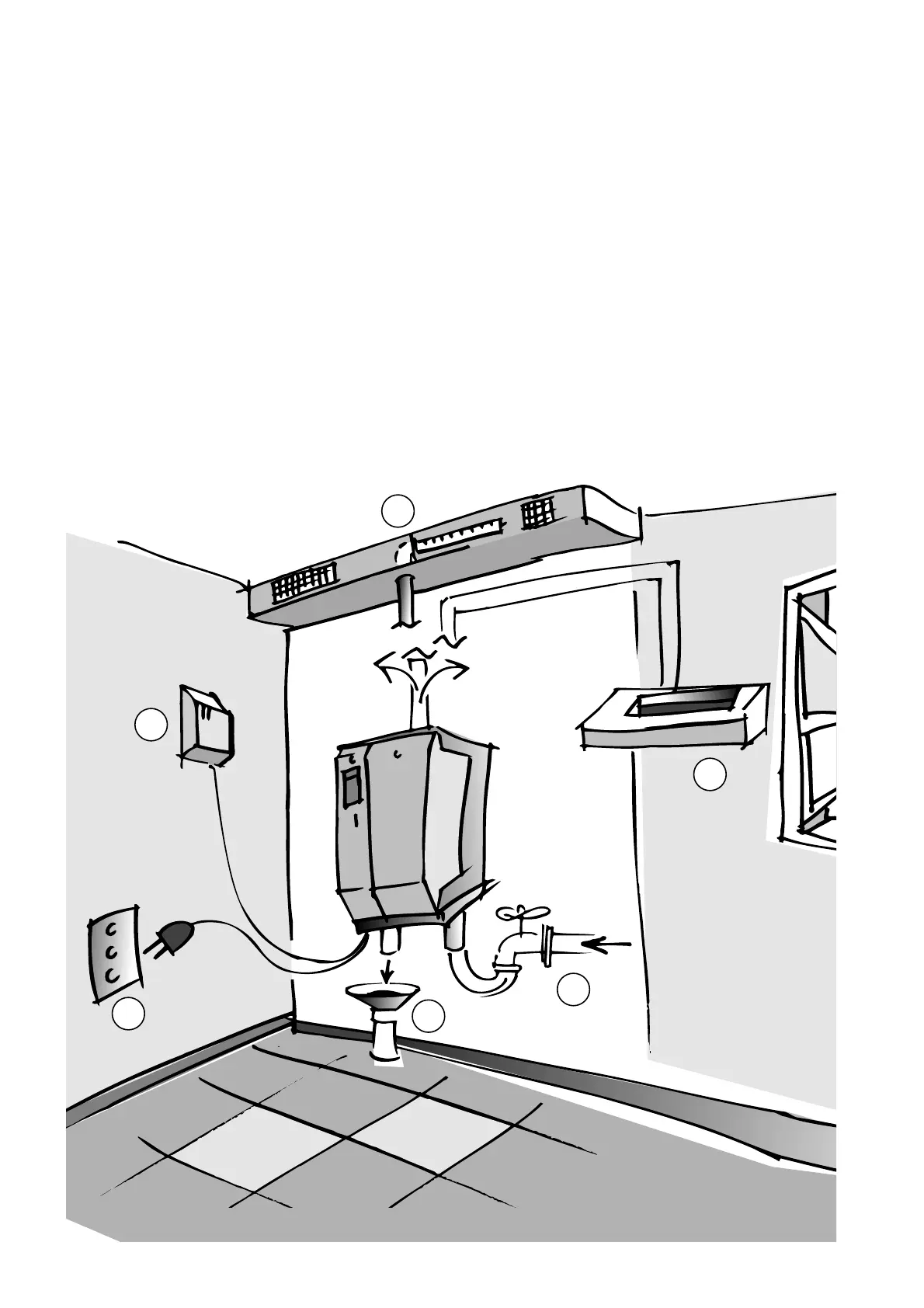

1. Sonda umidità
2. Alimentazione elettrica
3. Distributore lineare
4. Distributore di vapore ventilato
5. Carico acqua
6. Scarico acqua
2. Humidifier system configuration
2.1 Installation example of a SD humidifier
Here below the various components of a Carel humidifica-
tion plant are diagrammatically shown. The aim is to help
the customer when purchasing and carrying out a plant
with all its components.
In the next pages, the plant installation for duct or ambient
application will be discussed in detail.
1. Humidity probe
2. Power supply
3. Linear steam distributor
4. Ventilated steam distributor
5. Fill water
6. Drain water
2
3
1
2
4
5
6
