Carel SD User Manual

4

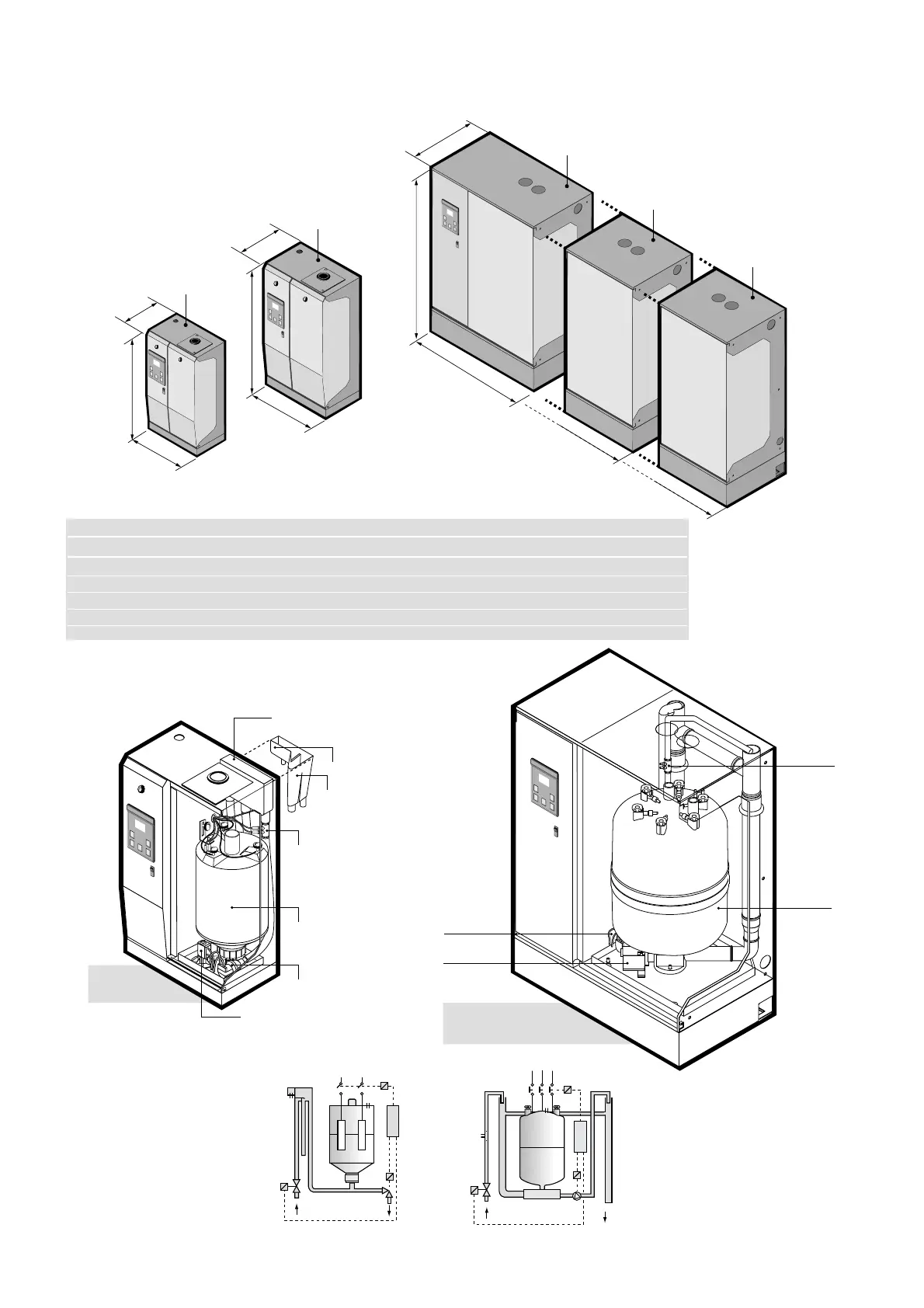

4. Specifications
4.1 Size and weights
V. Water fill tank
E. High level electrodes
T. Overflow pipe
B. Steam cylinder
C. Fill valve
S. Drain valve
R. Electronic controller
D. Conductimeter
P. Drain pump
4. Caratteristiche tecniche
4.1 Dimensioni e pesi
V. Vaschetta di alimento acqua
E. Elettrodi di alto livello
T. Tubo di troppo pieno
B. Cilindro vapore
C. Valvola di alimento
S. Valvola di drenaggio
R. Controllo elettronico
D. Conduttimetro
P. Pompa di drenaggio
A
A
A
A
A
C
C
C
B
B
B
SD 101 - 305
SD 106 - 313
SD 360 - 384
SD 323 - 342
SD 3B3
solo / only
SD101 - 305
valvola di carico
fill valve
cilindro
cylinder
valvola di scarico
drain valve
conduttimetro
conductimeter
vaschetta di carico
fill tank
SD 101 - 313
conduttimetro
conductimeter
Modello SD 101-102-103-303-305 106-308-313 323-333-342 360-384 3B3
SD Models
A (mm) 330 360 620 1020 1420
B (mm) 203 222 355 355 355
C (mm) 570 640 860 860 860
Peso/Weight (kg/h) 16.5 19.8 49 84.5 116
E
R
S
C
T
V
B
D
SD101 - 313
R
P
C
D
B
S
E
T
SD323 - 3B3
SD 323 - 3B3
valvola di carico
fill valve
cilindro
cylinder
pompa di scarico
drain pump
conduttimetro
conductimete
r
