7.2 Scheda interfaccia controllo
Le segnalazioni fornite dal controllo sono:
1. Umidità relativa o temperatura letta dalla sonda
2. Conducibilità acqua di alimento
3. Stato di allarme
4. Set Point impostato
5. Umidificazione in corso
6. Stato di allarme
7. Tasto di Reset
8. Tasto di selezione
9. Tasto incremento parametri
10. Display di visualizzazione
11. Corrente assorbita (istantanea)
12. Produzione massima vapore impostata
13. Configurazione
14. Differenziale impostato
15. Alimento acqua in corso
16. Drenaggio acqua in corso
17. Tasto di drenaggio manuale
18. Tasto decremento parametri
Parametri impostabili

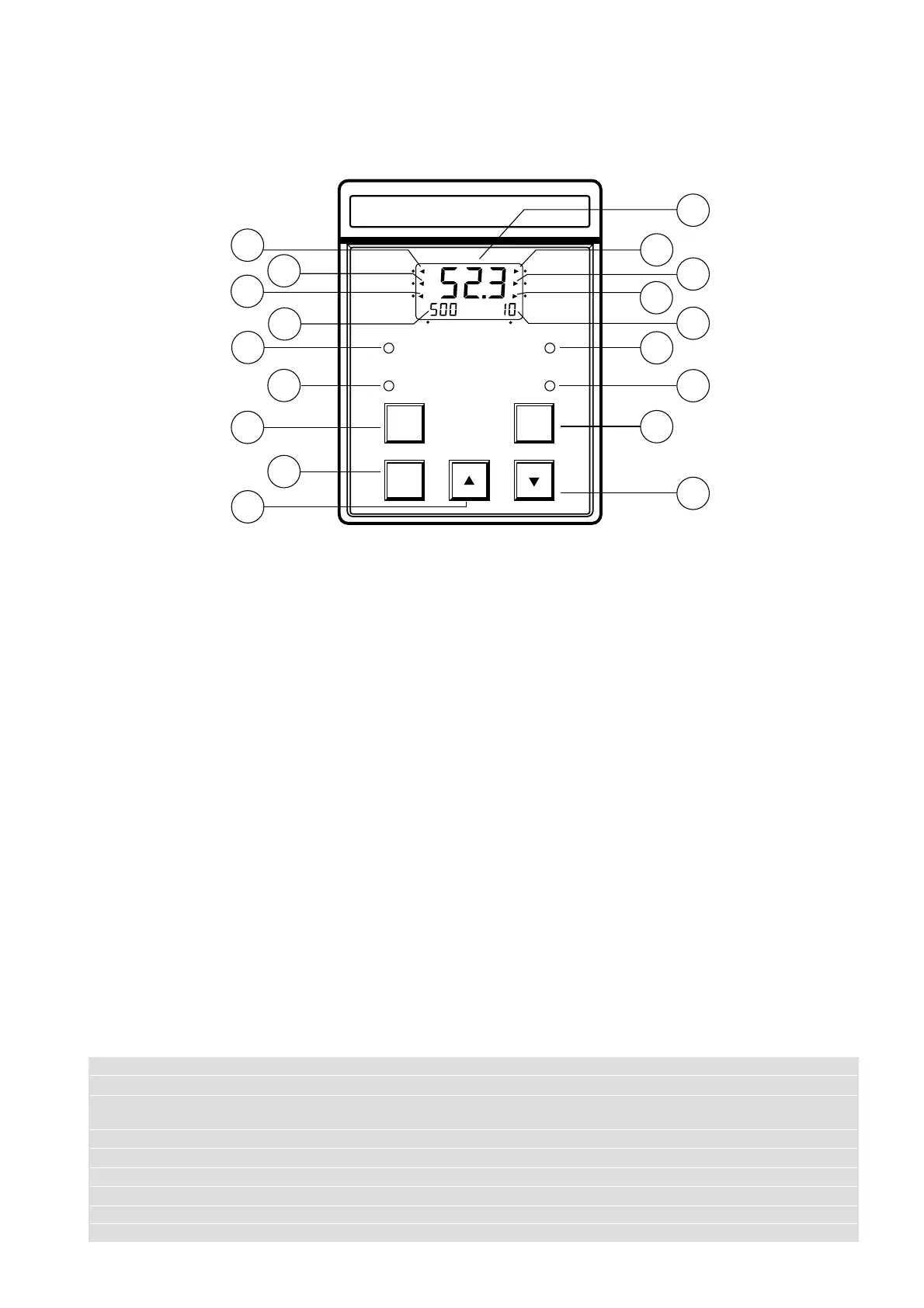

7.2 Controller interface card
Controller indications:
1. Relative humidity or temperature read by the probe
2. Fill water conducibility
3. Alarm condition
4. Selected Set Point
5. Humidification on process
6. Alarm condition
7. Reset button
8. Selection button
9. Parameter increase button
10. Display
11. Actual current (instantaneous)
12. Selected maximum steam production
13. Configuration
14. Selected differential
15. Ongoing water filling
16. Ongoing water drain
17. Manual drain button
18. Parameter decrease button
Selectable parameters
cdh
humidify on fill
electric current
AMP
max production
Kg/h
configuration
water conductivity
µS/cmx10
Alarm
Alarm drain
reset
sel
drain
set
diff
relative humidity
%rH
3
1
2
4
5
6
7
8
9
11
13
12
14
15
16
17
18
10
Parametro Valore Parametri di fabbrica
Parameter Value Default
Produzione max./Max production 30%-100% 70%
Set-Point (U.R. o °C)/Set-Point (%rH or °C) 0-100 50
Differenziale (U.R. o °C)/Differential (%rH or °C) 1-19 4
Limite di alta (U.R. o °C)/High limit (%rH or °C) 0-100 80
Limite di bassa (U.R. o °C)/Low limit (%rH or °C) 0-100 20
Tipo di scarico/Type of drain Cd o Td Cd
