Lep SC130B1002-2EN Issued 03-08
1002-30

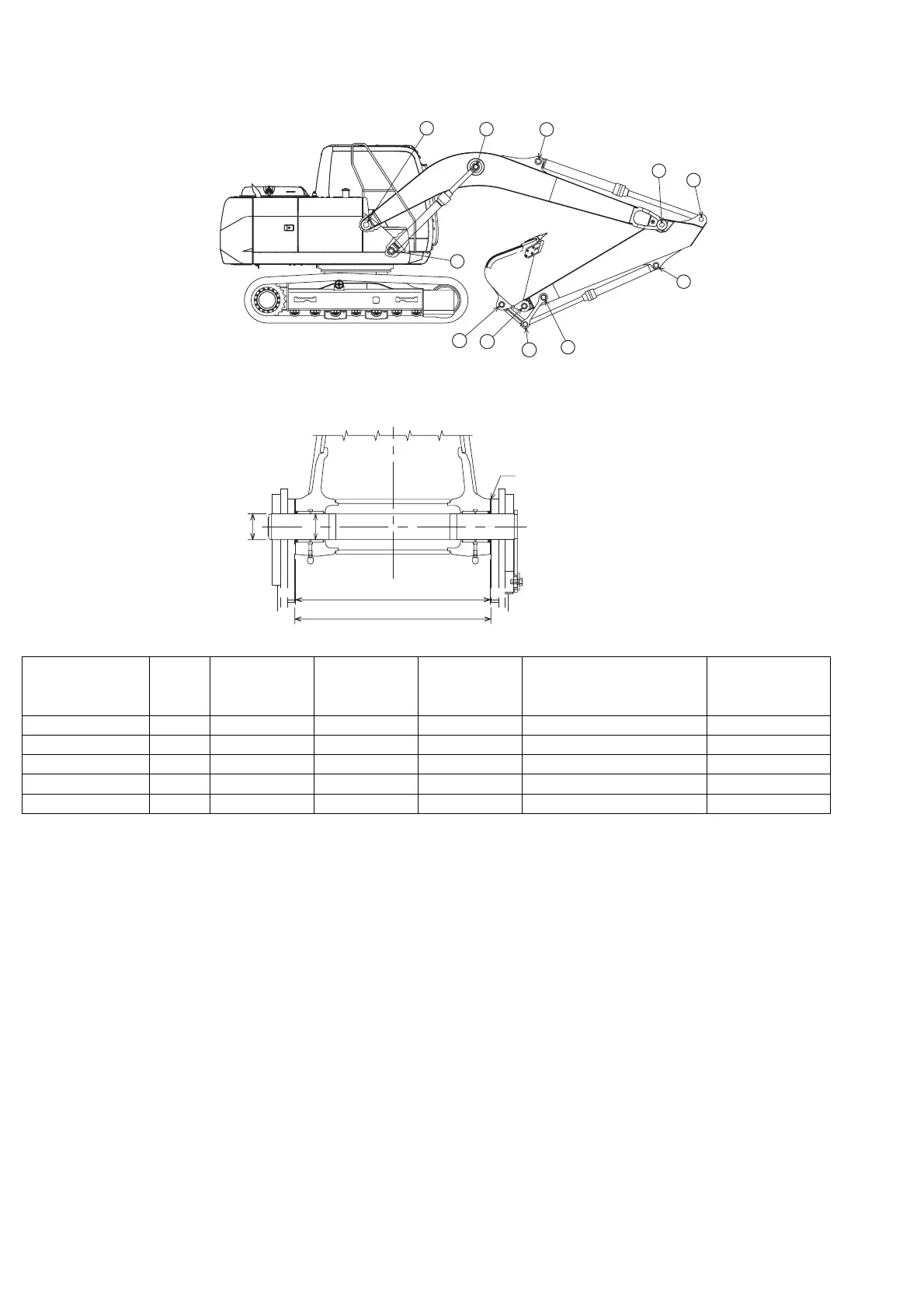

DIMENSIONS AND WEAR LIMITS OF ATTACHMENT MOBILE JOINTS
1. Boom foot/Frame
Part name Code
Measured
dimensions
(mm)
Standard
value (mm)
Usage limit
(mm)
Judgment Solution
Swing frame a 569.5 577.5 Acceptable/Unacceptable -
Boom b 566 564 Acceptable/Unacceptable Replacement
Clearance c 0.5 - 3.0 Adjust with shims Acceptable/Unacceptable Adjust with shims
Pin d Ø Ø75 Ø74 Acceptable/Unacceptable Replacement
Bushing (boom) e Ø Ø75 Ø76.5 Acceptable/Unacceptable Replacement
10
11
3
6
4
9
2
8
1
5
7
NI14002-012
d
a
b
c
e
NI14002-01
3
