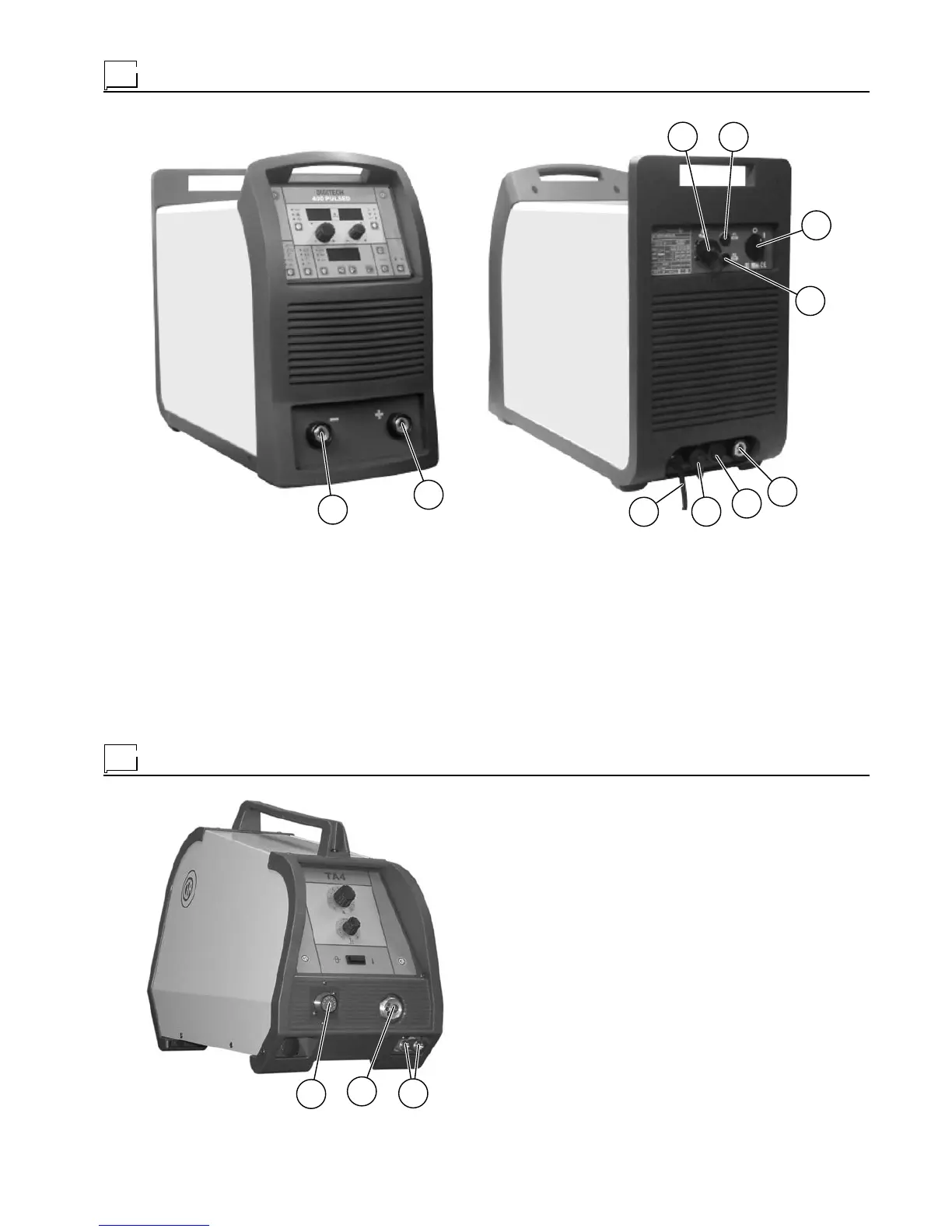

Блок управления и настройки DIGITECH 400 PULSED
3
4
5
6
7
8
9
10
1
2
1
2
3
Блок управления и настройки TA4
Поз. 1 Разъем « - ».
Поз. 2 Разъем « + ».
Поз. 3 Подключение периферийных устройств (модем,
компьютер и т..д.).
Поз. 4 Плавкий предохранитель первичного
вспомогательного контура.
Поз. 5 Сетевой переключатель. В положении „0“ сварочный
аппарат выключен.
Поз. 6 Плавкий предохранитель вторичного
вспомогательного контура.
Поз. 7 Разъем « + ».
Поз. 8 Разъем для подключения блока дистанционного
управления.
Поз. 9 Разъем для подключения блока водяного
охлаждения HR 26.
Поз. 10 Сетевой кабель сварочного аппарата.
Поз. 1 Разъем для подключения блока дистанционного
управления при сварке.
Поз. 2 Разъем для подключения сварочной горелки.
Поз. 3 Разъем для подключения блока охлаждения горелки
МИГ/МАГ сварки.
