HEAT PUMPS - AIR CONDITIONING - REFRIGERATION - AIR HANDLING - HEAT EXCHANGE - NA 12.122 H
Water chillers and
air-water heat pumps
15
CIATCooler LP
The unit must be lifted and fi xed with care and without inclination (maximum inclination 15º), since it could harm its operation.

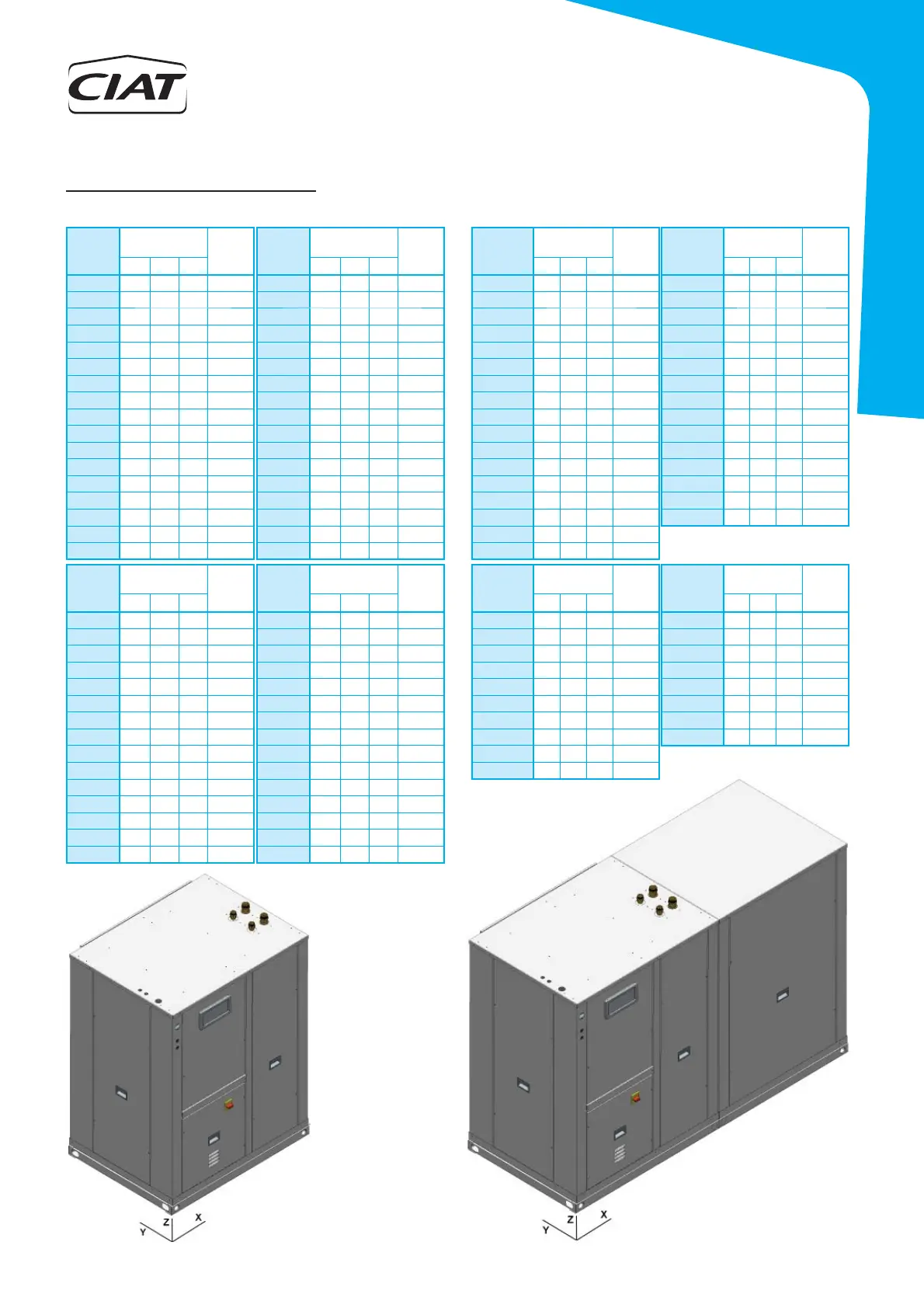

Centre of gravity coordinates
LP / ILP
LPC / ILPC
LPC / ILPC + module
LP /
ILP
Centre of
gravity (mm)
Weight
(empty)
(kg)
XYZ
90V-STD 453 384 528 302
100V-STD 488 398 576 310
120V-STD 625 399 676 372
160V-STD 619 400 666 390
180V-STD 625 397 674 388
200V-STD 930 427 575 564
240V-STD 1162 424 680 644
280V-STD 1162 423 680 676
320V-STD 1189 420 665 710
360V-STD 1184 420 672 716
420V-STD 1556 424 765 1046
480V-STD 1488 412 754 1122
600V-STD 1452 394 782 1211
640V-STD 1821 509 784 1461
720V-STD 1820 509 784 1472
840V-STD 2271 544 772 1949
960V-STD 2272 548 762 2101
LP /
ILP
Centre of
gravity (mm)
Weight
(empty)
(kg)
XYZ
90V-HEE 502 422 614 294
100V-HEE 569 417 673 351
120V-HEE 628 426 742 368
160V-HEE 940 435 573 450
180V-HEE 936 434 579 455
200V-HEE 1161 440 646 633
240V-HEE 1203 436 646 656
280V-HEE 1198 435 642 662
320V-HEE 1560 441 810 942
360V-HEE 1562 414 818 948
420V-HEE 1619 553 849 1263
480V-HEE 1551 537 837 1339
600V-HEE 1522 527 830 1420
640V-HEE 2274 564 847 1713
720V-HEE 2274 564 846
1724
LPC /
ILPC
Centre of
gravity (mm)
Weight
(empty)
(kg)
XYZ
90V-STD 517 396 577 306
100V-STD 515 402 574 315
120V-STD 645 402 673 379
160V-STD 639 402 663 397
180V-STD 646 400 669 396
200V-STD 969 430 576 579
240V-STD 1199 425 680 659
280V-STD 1199 425 677 692
320V-STD 1225 422 664 728
360V-STD 1220 422 670 733
420V-STD 1630 415 741 1107
480V-STD 1562 405 734 1183
600V-STD 1521 389 762 1272
640V-STD 1823 514 769 1512
720V-STD 1823 514 768 1523
840V-STD 2287 558 754 2038
960V-STD 2285 544 746 2189
LPC /
ILPC
Centre of
gravity (mm)
Weight
(empty)
(kg)
XYZ
90V-HEE 538 427 599 310
100V-HEE 638 418 623 370
120V-HEE 696 427 674 386
160V-HEE 975 436 570 469
180V-HEE 972 436 575 476
200V-HEE 1221 441 635 654
240V-HEE 1257 437 636 678
280V-HEE 1252 436 634 686
320V-HEE 1614 431 794 979
360V-HEE 1616 431 802 985
420V-HEE 1689 538 829 1324
480V-HEE 1620 524 819 1400
600V-HEE 1589 515 813 1481
640V-HEE 2284 569 827 1782
720V-HEE 2284 569 826
1793
LPC / ILPC
+ hydrau.
module
Centre of
gravity (mm)
Weight
(empty)
(kg)
XYZ
90V-STD 871 405 540 452
100V-STD 848 408 566 466
120V-STD 1013 409 673 548
160V-STD 997 409 666 566
180V-STD 1001 407 670 566
200V-STD 1337 428 577 742
240V-STD 1610 425 678 829
280V-STD 1609 425 676 863
320V-STD 1611 422 665 899
360V-STD 1605 422 670 904
LPC / ILPC
+ hydrau.
module
Centre of
gravity (mm)
Weight
(empty)
(kg)
XYZ
90V-HEE 847 426 584 448
100V-HEE 913 420 629 521
120V-HEE 984 427 668 547
160V-HEE 1385 434 572 623
180V-HEE 1381 434 576 630
200V-HEE 1645 438 641 823
240V-HEE 1660 436 644 847
280V-HEE 1653 435 642 855
Indep.
hydraulic
module
Centre of
gravity (mm)
Weight
(empty)
(kg)
XYZ
90V-HEE 488 448 496 138
100V-HEE 490 447 559 151
120V-HEE 490 452 616 161
160V-HEE 488 454 568 154
180V-HEE 488 454 568 154
200V-HEE 569 456 621 169
240V-HEE 569 456 621 169
280V-HEE 569 456 621 169
320V-HEE 498 445 784 193
360V-HEE 498 445 784 193
420V-HEE 494 583 781 225
480V-HEE 494 583 781 225
600V-HEE 494 583 781 225
640V-HEE 492 600 841 236
720V-HEE 492 600 841 236
Indep.
hydraulic
module
Centre of
gravity (mm)
Weight
(empty)
(kg)
XYZ
90V-STD 498 448 486 139
100V-STD 498 448 486 139
120V-STD 498 452 608 161
160V-STD 498 452 608 161
180V-STD 498 452 608 161
200V-STD 579 457 573 161
240V-STD 577 456 613 169
280V-STD 577 456 613 169
320V-STD 577 456 613 169
360V-STD 577 456 613 169
420V-STD 498 445 784 202
480V-STD 498 445 784 202
600V-STD 498 445 784 202
640V-STD 494 583 781 241
720V-STD 494 583 781 241
840V-STD 492 600 841 263
960V-STD 492 600 841 263
