Chapter 1 Switch Installation
Planning a Switch Stack

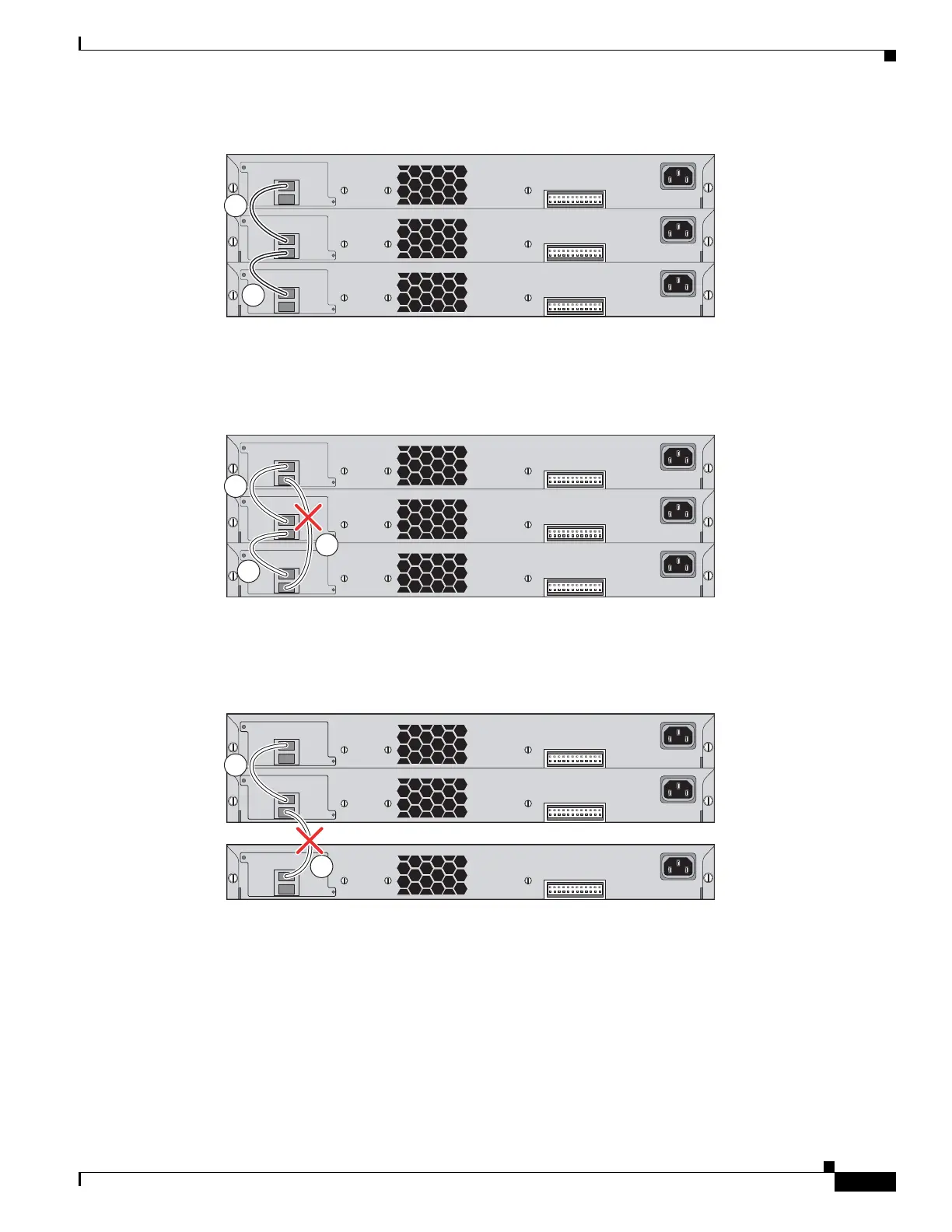

Figure 1-7 Stack with Half Bandwidth Connections
Figure 1-8 shows a stack with a bad FlexStack cable in link B. This stack provides only half bandwidth
and does not have redundant connections.
Figure 1-8 Stack with a Failover Condition
Figure 1-9 shows a stack with a bad link B. This stack partitions into two stacks, and switch 1 and
switch 3 are stack masters.
Figure 1-9 Partitioned Stack with a Failover Condition
