clage M3 - Installasjon; Installasjonseksempel: Trykkløs (Åpen)

104
M 3..7
NO
3,5 / 4,4 kW: CSP 3
5,7 / 6,5 kW: CSP 6
Sette inn spesial-stråleregulator:
Hjørneventil utgang G ⅜“
Hjørneventil ca. 550
Overkant på vaskeservanten ca. 850
Feste ca. 520
Kabelinngang ca. 553
Elektrisk tilkobling med nettledning
(må ev. forkortes)

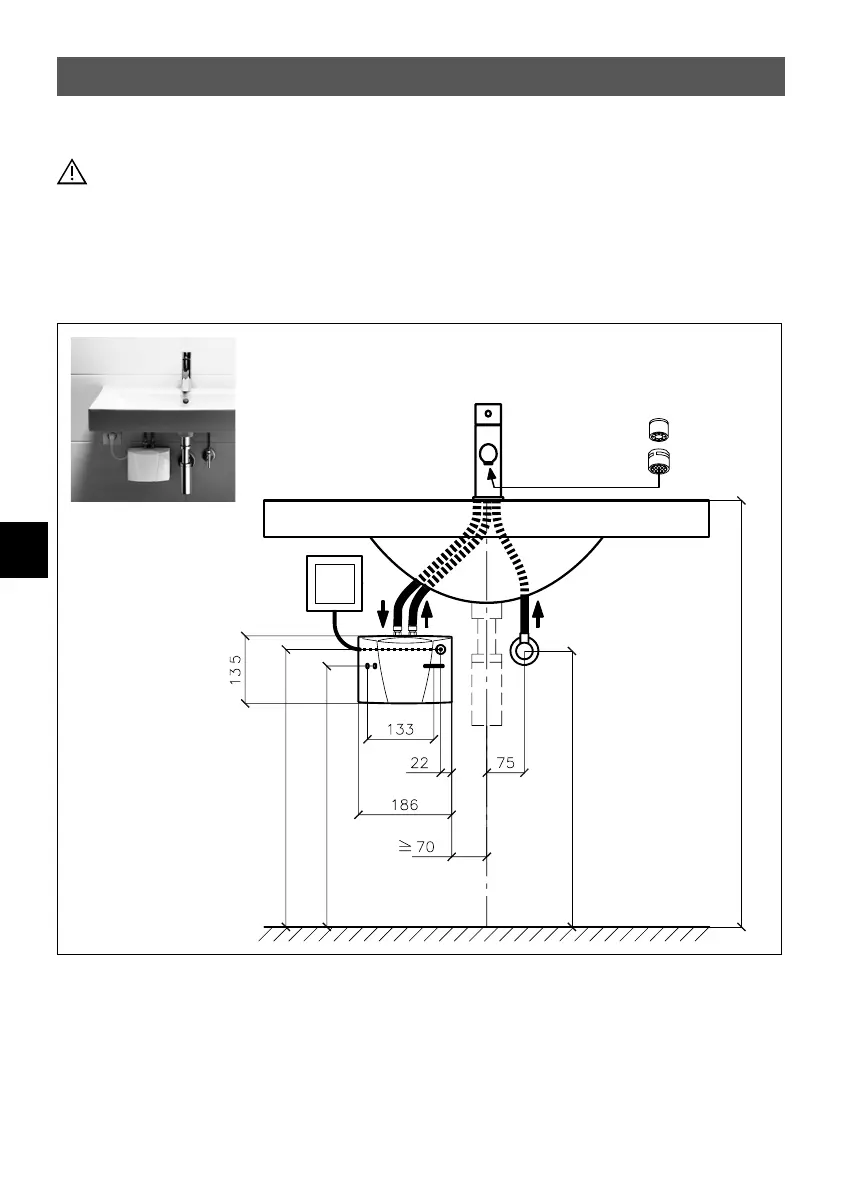

Fig. 3: «Trykkløs (åpen) installasjon med armatur til trykkløse varmtvannsapparater» (mål i mm)
Montering, første idriftsettelse og vedlikehold av apparatet skal kun utføres av fag-
personer som tar fullt ansvar for at gjeldende standarder og installasjonsforskrifter
overholdes. Vi overtar intet ansvar for skader som oppstår dersom denne veiledningen
ikke følges!
Installasjon
2. Installasjon
2.1 Installasjonseksempel: Trykkløs (åpen) installasjon
