3
CLAGE
DE
Gerätebeschreibung
1. Gerätebeschreibung
Dieser Klein-Durchlauferhitzer ist zur Warmwasserversorgung einer einzelnen Zapfstelle, ins-
besondere Handwaschbecken, vorgesehen und muss an einer Niederdruckarmatur installiert
werden.
Durch Öffnen des Warmwasserventiles der Armatur schaltet der Durchlauferhitzer automatisch
ein und erwärmt das Wasser während es durch das Gerät fließt. Nur in dieser Zeit verbraucht
das Gerät Strom. Die Temperatur erhöhung ist dabei abhängig von der Durchflussmenge.

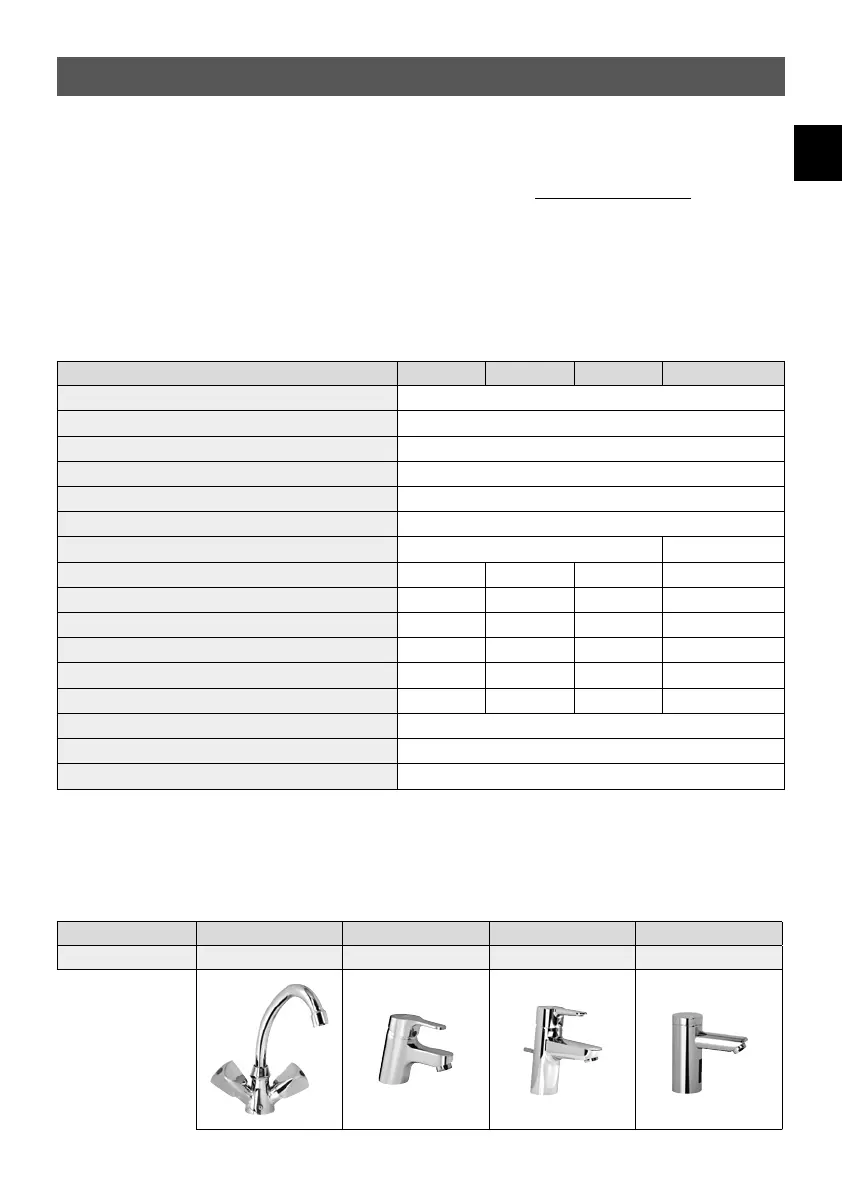

1.1 Technische Daten
Typ M 3 M 4 M 6 M 7
Energieeffizienzklasse A *
)
Nenninhalt Liter
0,2
Zulässiger Betriebsüberdruck MPa (bar)
0 (0); Nur drucklos zu installieren!
Heizsystem
Blankdraht-Heizsystem IES
®
Mindestwiderstand des Wassers bei 15 °C
1)
cm
1100
Maximale Zulauftemperatur °C
20
Nennspannung
1~ / N / PE 230 V AC 2~ / PE 400 V AC
Nennleistung kW
3,5 4,4 5,7 6,5
Nennstrom A
15,2 19,1 24,8 16,3
Mindestens erforderlicher Kabelquerschnitt
mm
2
1,5 2,5 4,0 1,5
Warmwasserleistung bei ∆t = 25 K
2)
l/min
2,0 2,5 3,3 3,7
Einschaltwassermenge l/min
1,3 1,8 2,2 2,4
Ausschaltwassermenge l/min
1,0 1,4 1,7 2,0
ca. Gewicht mit Wasserfüllung kg
1,5
Schutzart
IP 25
Kennzeichnung / Prüfzeichen
siehe Typenschild
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013. Das Produktdatenblatt befindet sich am Ende dieses Dokuments.
1) Der spezifische Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmen erfragt werden.
2) Temperaturerhöhung von z. B. 15 °C auf 40 °C.
1.2 Empfohlene Niederdruckarmaturen
SNM END EWT AEN
1100-04200 1100-04410 1100-04420 1100-04255
Armatur-Typ
Art.-Nr.
