clage M3 - Regulacja IlośCI Wody I Temperatury

M 3..7
68
PL
Wykonanie poniższych czynności należy zlecić fachowcowi.
Zdjąć osłonę, poluzować znajdującą się pod nią śrubę z kapturkiem, a następnie zdjąć kaptu-
rek.
Maksymalna osiągalna temperatura imaksymalne natężenie przepływu są uzależnione od
warunków wmiejscu instalacji.
Aby przy niskich temperaturach zimnej wody uzyskać komfortową temperaturę wylotową
lub przy wysokich temperaturach zimnej wody uzyskać duże natężenie przepływu, przepływ
można ustawić za pomocą śruby regulacyjnej. Kierunek obrotu śruby pokazano na poniższym
rysunku:
– +
+ –

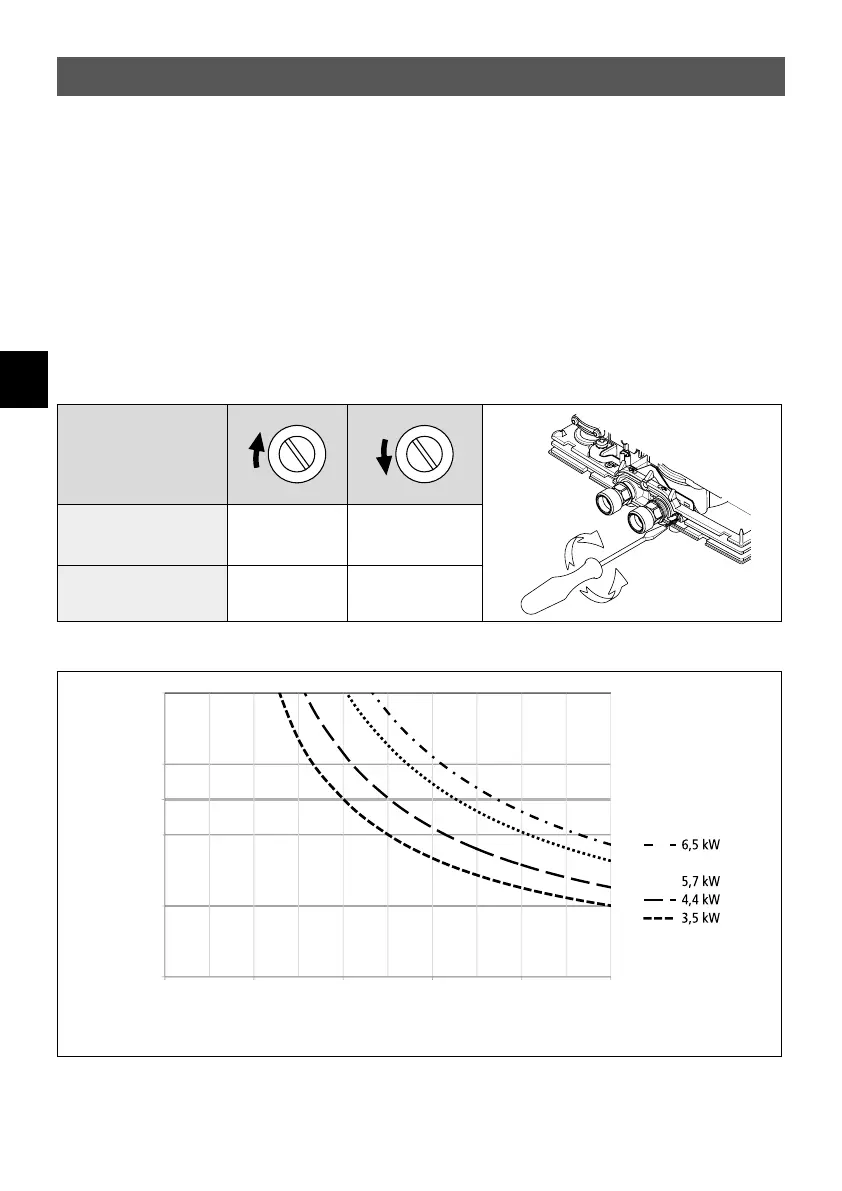

Kierunek obrotów
Natężenie przepływu
Temperatura
Rys. 10:
»Regulacja ilości wody itemperatury«
25
30
40
20
10
0
0,0 1,0 2,0 3,0 4,0 5,0
Wzrost temperatury [K]
Wydajność ciepłej wody [l/min]
Rys. 11: »Wzrost temperatury iwydajność wody ciepłej«
Eksploatacja
3.2 Regulacja ilości wody itemperatury
