clage M3 - Exemplos de Instalação: Instalação Não-Pressurizada (Aberta); Instalação

160
M 3..7
PT
3,5 / 4,4 kW: CSP 3
5,7 / 6,5 kW: CSP 6
Montar regulador de jacto especial:
Saída da válvula angular
G ⅜“
Válvula angular aprox. 550
Bordo superior do lavatório aprox. 850
Fixação aprox. 520
Entrada do cabo aprox. 553
Ligação eléctrica com
cabo de alimentação (se
necessário, encurtar)

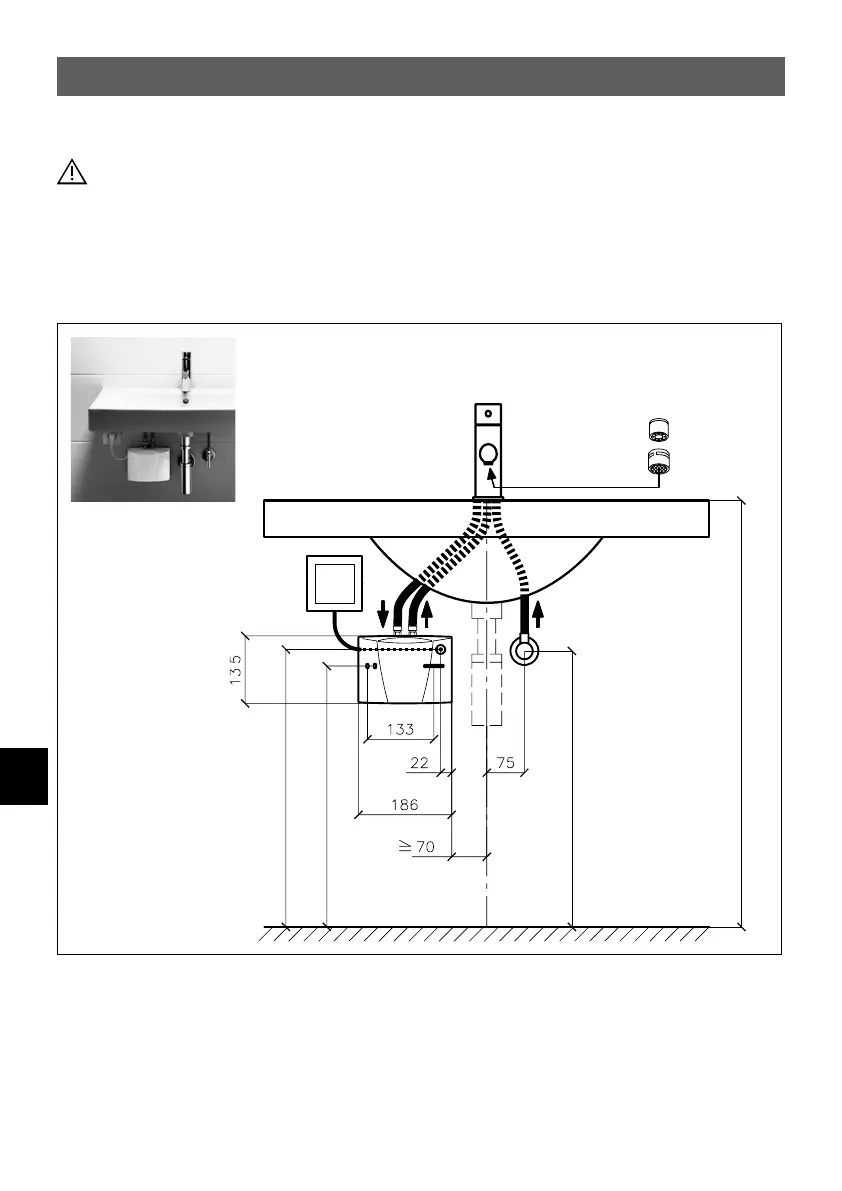

Ilustraçao 3: «Instalação não-pressurizada (aberta) com válvula para aparelhos de aquecimento de água sem pressão«
(medidas em mm)»
A montagem, a primeira colocação em funcionamento e manutenção deste apare-
lho deve ser efectuada apenas por um técnico especializado que garanta o cumprimento
das normas estabelecidas e das instruções de instalação. Não nos responsabilizamos por
danos decorrentes pelo não cumprimento destas instruções!
Instalação
2. Instalação
2.1 Exemplos de instalação: Instalação não-pressurizada (aberta)
