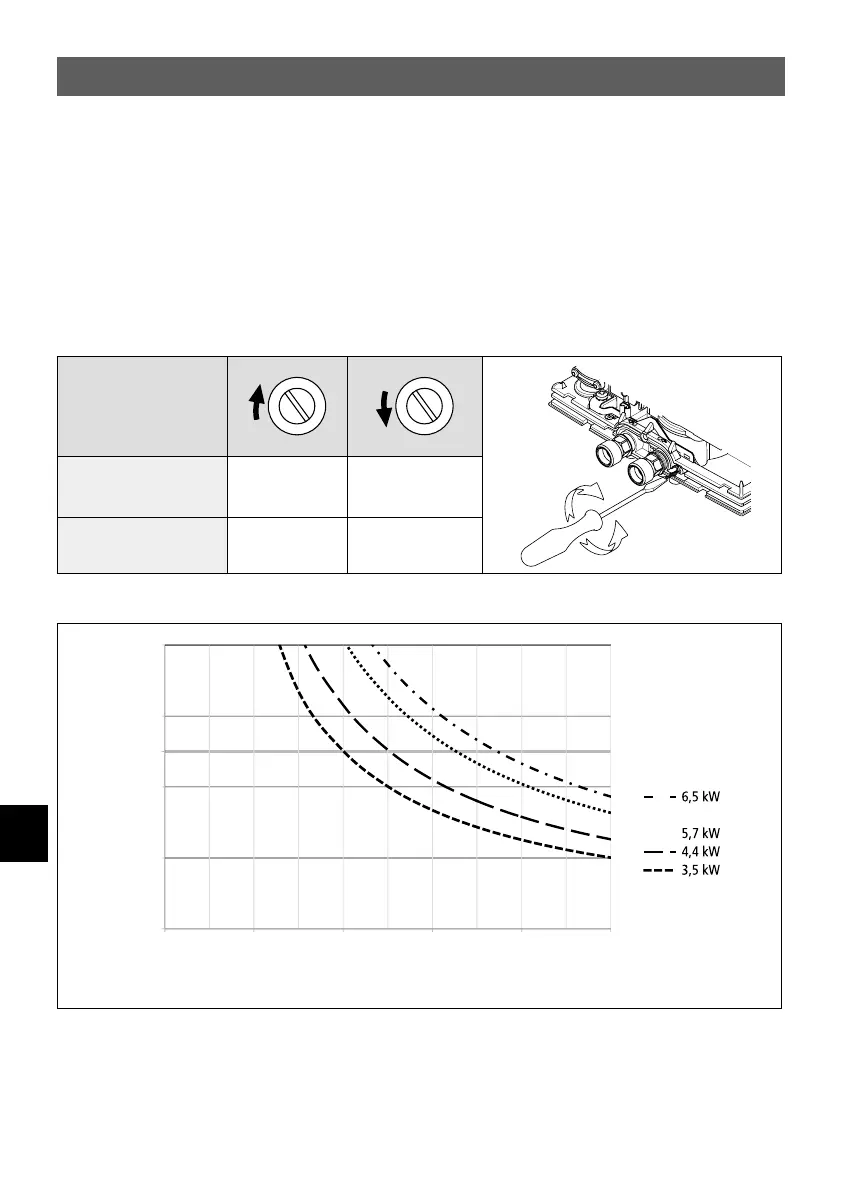

clage M3 - Ajuste de la Cantidad de Agua y de la; Temperatura

180
M 3..7
ES
A realizar solamente por personal cualificado.
Retirar la placa, aflojar el tornillo de la tapa que se encuentra debajo y levantar la tapa.
La temperatura máxima que puede alcanzarse y el caudal máximo dependen de las circuns-
tancias locales.
Para obtener una temperatura de salida confortable también con temperaturas bajas del agua
fría o para obtener un caudal mayor con temperaturas altas del agua fría, es posible regular el
caudal con el tornillo de ajuste. La dirección de giro se representa en la siguiente figura:
– +
+ –
Dirección de giro
Caudal
Temperatura
Fig. 10:
«Ajuste de la cantidad de agua y de la temperatura»
25
30
40
20
10
0
0,0 1,0 2,0 3,0 4,0 5,0
Aumento de la temperatura [K]
Rendimiento de agua caliente [l/min]
Fig. 11: «Aumento de temperatura y rendimiento de agua caliente»
Empleo
3.2 Ajuste de la cantidad de agua y de la temperatura
