clage M3 - Instalacja; Niowa (Otwarta); Przykład Instalacji: Instalacja Bezciśnie

M 3..7
62
PL
3,5 / 4,4 kW: CSP 3
5,7 / 6,5 kW: CSP 6
Zastosować specjalny regulator strumienia:
Wyjście zaworu
kątowego G⅜“
Zawór kątowy ok. 550
Górna krawędź umywalki ok. 850
Mocowanie ok. 520
Wejście kablowe ok. 553
Przyłącze sieciowe zprzewodem zasi-
lającym (w razie potrzeby skrócić)

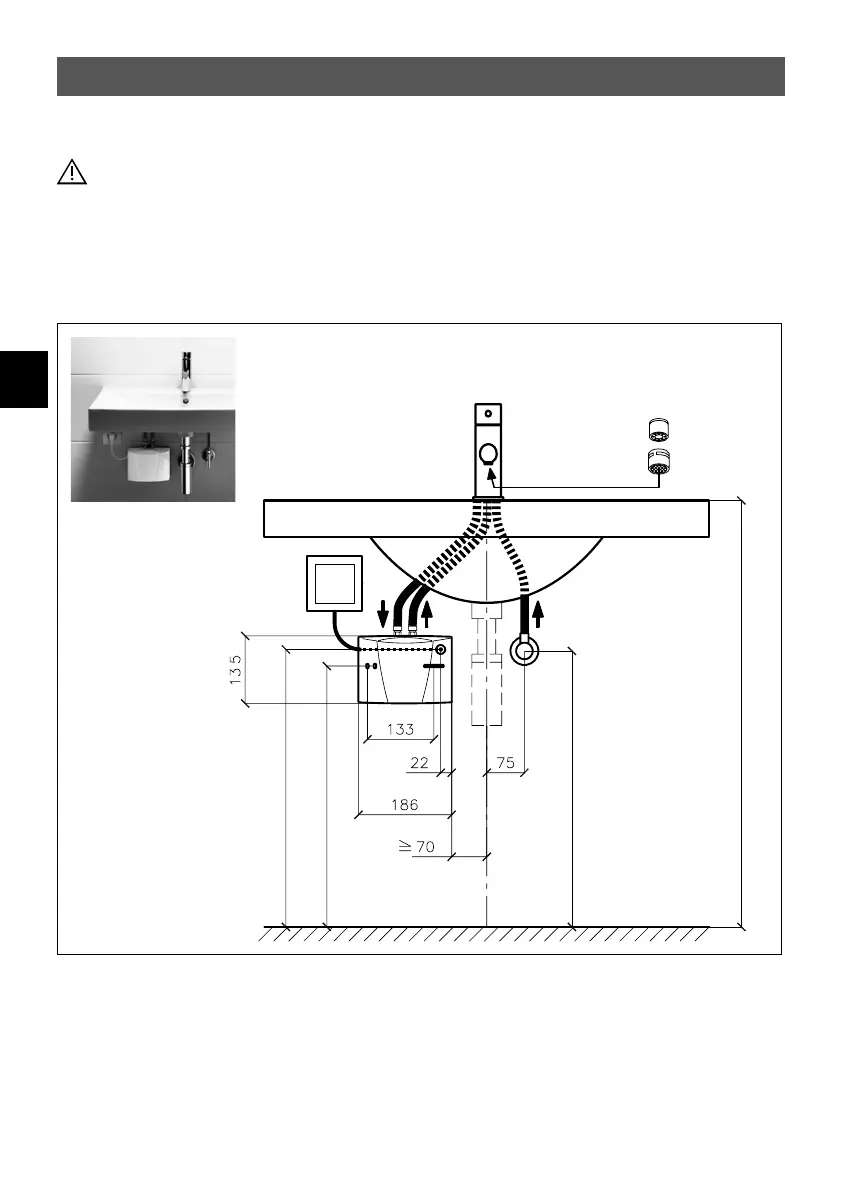

Rys. 3: »Bezciśnieniowa (otwarta) instalacja zarmaturą do bezciśnieniowych urządzeń do wody ciepłej« (wymiary
wmm)
Montaż, pierwsze uruchomienie ikonserwacja tego urządzenia mogą być przepro-
wadzane wyłącznie przez specjalistę, który wpełnym zakresie odpowiada za przestrze-
ganie istniejących norm iprzepisów dotyczących bezpieczeństwa. Producent nie ponosi
odpowiedzialności za uszkodzenia, wynikające znieprzestrzegania niniejszej instrukcji!
Instalacja
2. Instalacja
2.1 Przykład instalacji: Instalacja bezciśnieniowa (otwarta)
