174
M 3..7
ES
3,5 / 4,4 kW: CSP 3
5,7 / 6,5 kW: CSP 6
Colocación del regulador de chorro especial:
Válvula de ángulo salida
G ⅜“
Válvula de ángulo aprox. 550
Borde superior del lavabo aprox. 850
Fijación aprox. 520
Entrada de cable aprox. 553
Conexión eléctrica con cable de red
(acortar dado el caso)

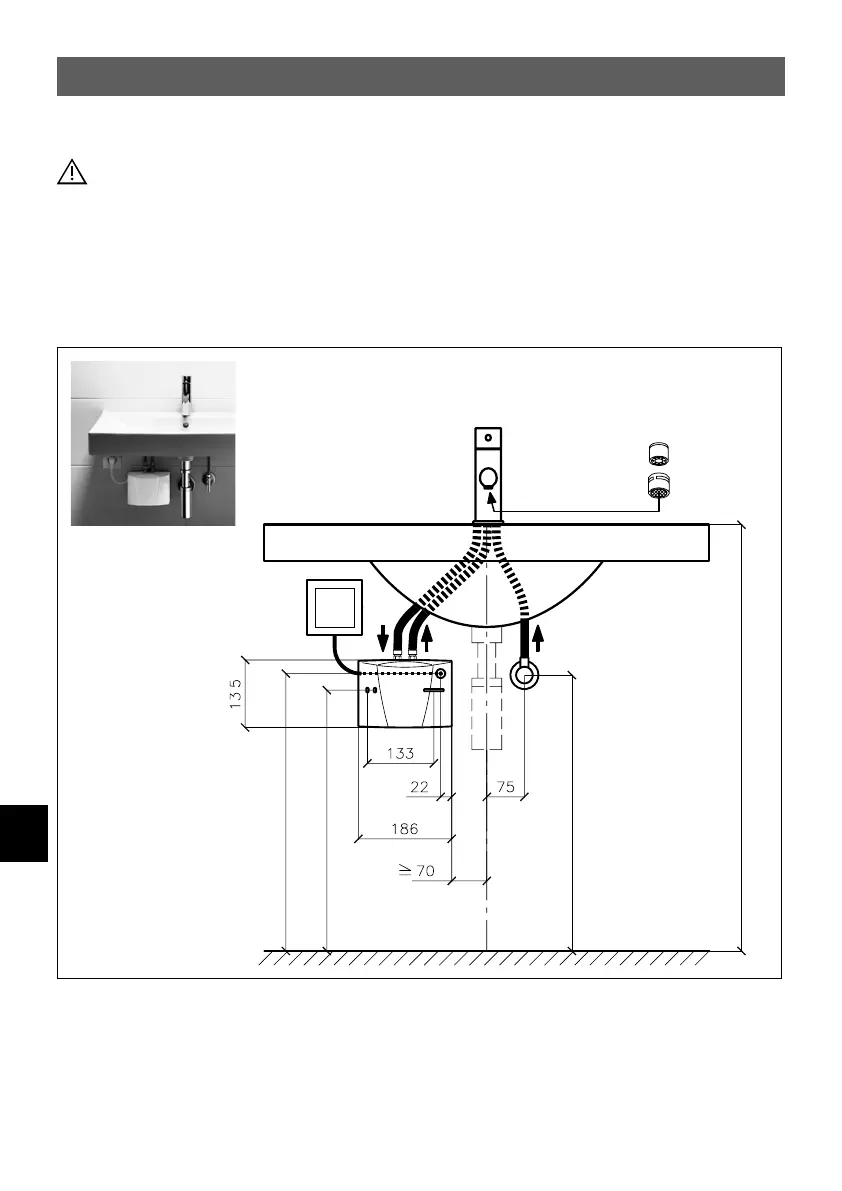

Fig. 3:
«Instalación sin presión (abierta) con grifería para aparatos de agua caliente sin presión» (medidas en mm)
El montaje, la primera puesta en funcionamiento y el mantenimiento de este apara-
to tienen que ser llevados a cabo exclusivamente por un profesional, el cual es plena-
mente responsable de la observación de las normas existentes y de las prescripciones de
instalación. ¡No asumimos responsabilidad alguna por los daños que pudieran producir-
se como resultado de la no observación de estas instrucciones!
Instalación
2. Instalación
2.1 Ejemplo de instalación: Instalación sin presión (abierta)
