clage M3 - Installation; Installationsexempel: Trycklös (Öppen)

118
M 3..7
SV
3,5 / 4,4 kW: CSP 3
5,7 / 6,5 kW: CSP 6
Montering av specialstrålmunstycket:
Hörnventil ca 550
Överkant tvättställ ca 850
Fastsättning ca 520
Kabelingång ca 553
Elanslutning med nätledning
(korta vid behov)
Hörnventil utmatning G ⅜“

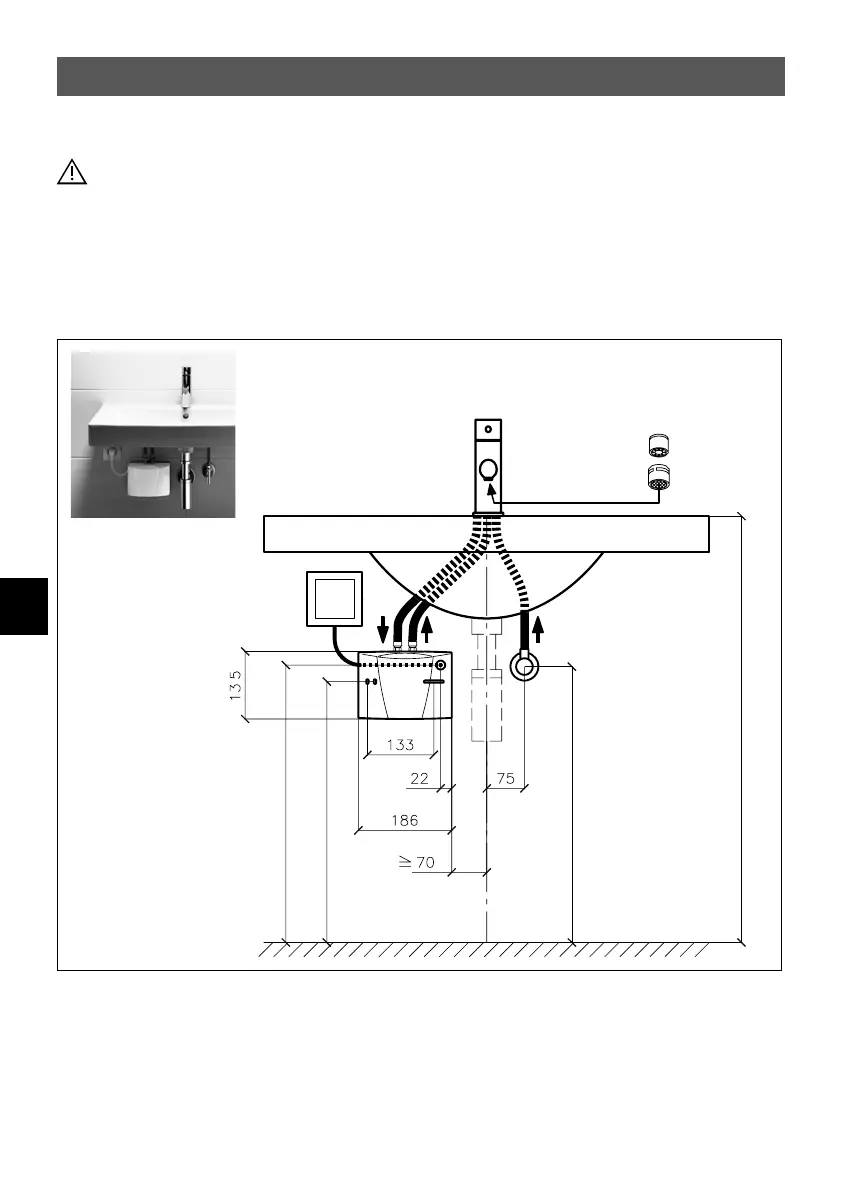

Bild 3: ”Trykkløs (öppen) installation med armatur för trycklösa varmvattenberedare” (måttuppgifter i mm)
Installation, driftstart och underhåll av denna varmvattenberedare får endast utfö-
ras av en behörig installatör som fullt ut ansvarar för att befintliga normer och installa-
tionsföreskrifter efterföljs. Vi påtar oss inget ansvar för skador som uppkommer genom
att denna bruksanvisning inte följs!
Installation
2. Installation
2.1 Installationsexempel: Trycklös (öppen) installation
