3,5 / 4,4 kW: CSP 3
5,7 / 6,5 kW: CSP 6
Mise en place du régulateur de jet spécial:
Robinet d’arrêt départ G ⅜“
Branchement électrique avec câble
secteur (à raccourcir si nécessaire)
Robinet d’arrêt env. 550
Bord supérieur du lavabo env. 850
Fixation env. 520
Entrée du câble env. 553

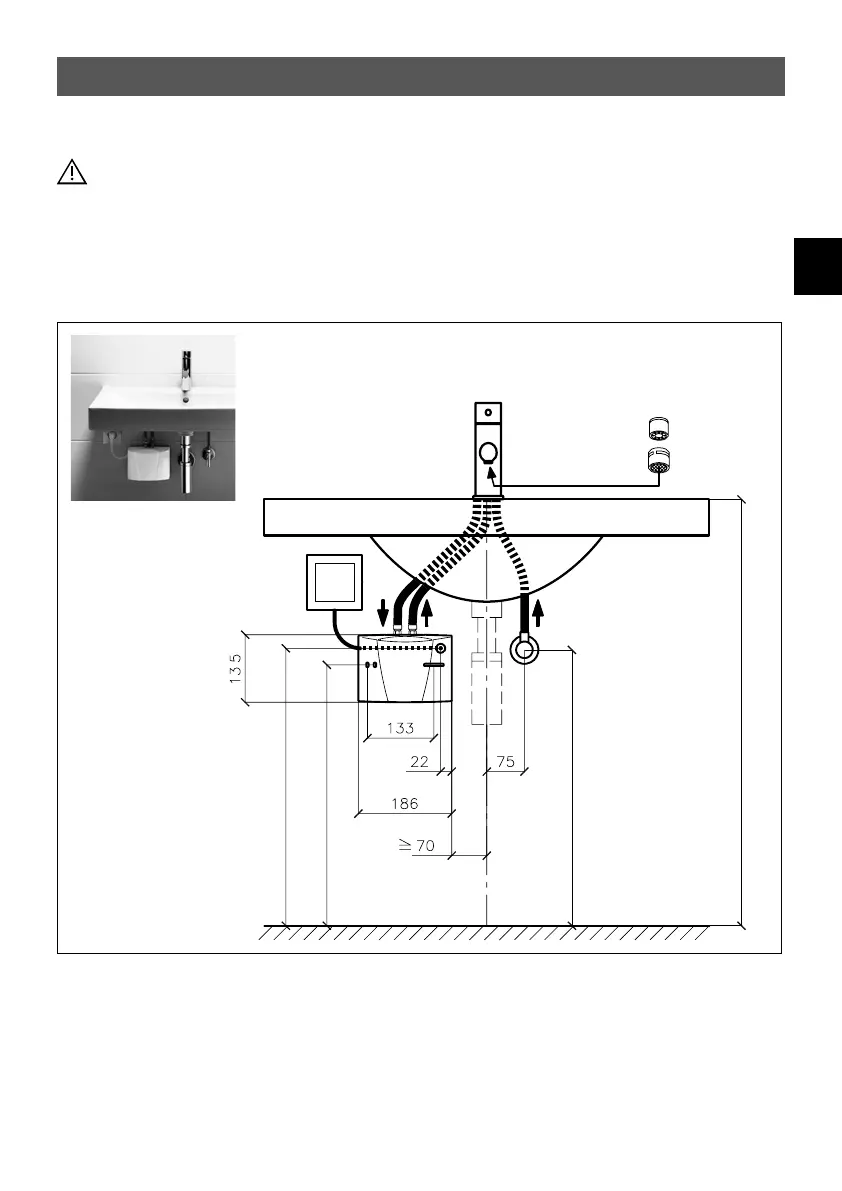

Fig. 3:
«Installation basse pression (écoulement libre) avec robinetterie pour appareils à eau chaude basse pression»
(cotes en mm)
Seul un professionnel certifié est autorisé à effectuer le montage, la première mise
en service et l’entretien de cet appareil. Celui-ci est alors pleinement responsable de
l’observation des normes en vigueur et des consignes d’installation. Nous n’assumons
aucune responsabilité pour les dommages résultant du non-respect du présent manuel!
Installation
2. Installation
2.1 Exemple d’installation : Installation basse pression (écoulement libre)
