Installation

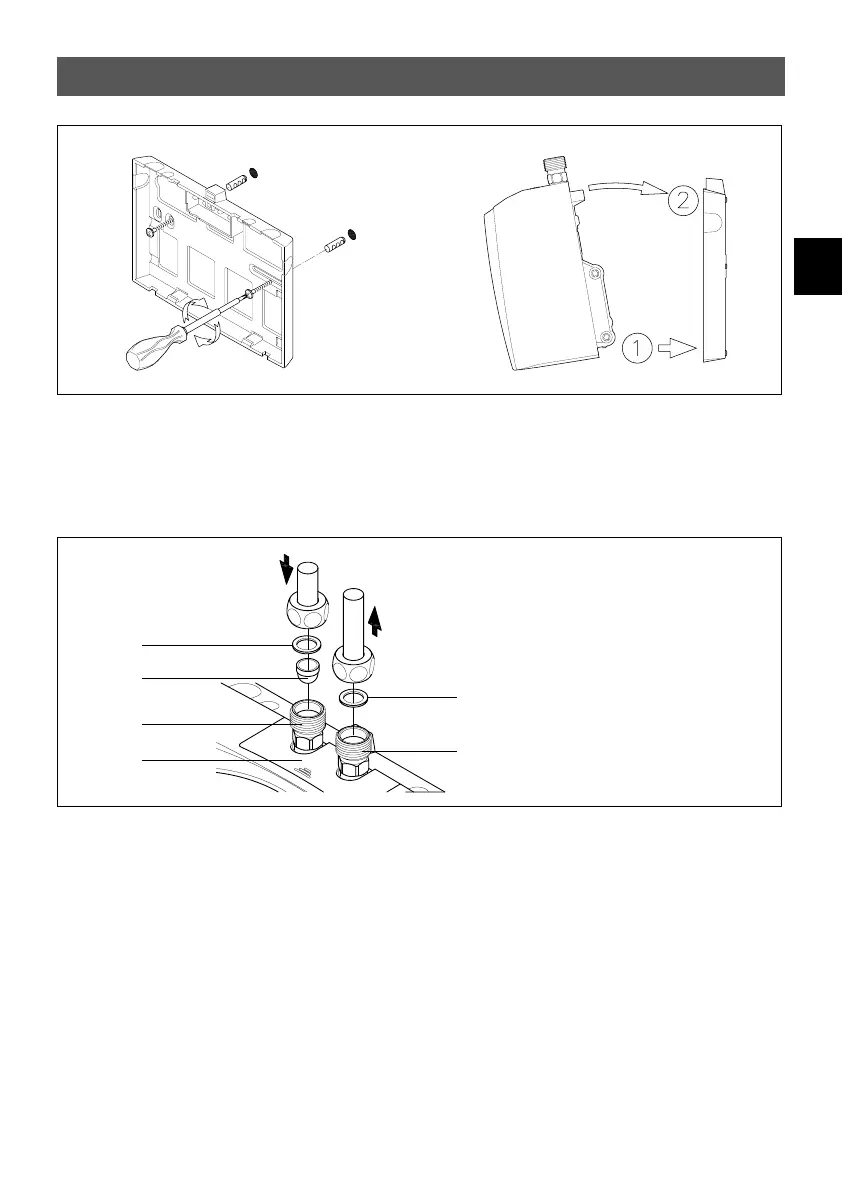

Fig. 4: «Montage du support mural»
4. Rincez soigneusement les conduites d’eau avant de les raccorder à l’appareil.
5. Reliez les raccords d’eau avec les raccords correspondante du robinet. L’arrivée d’eau est
indiquée en bleu sur la plaque signalétique sous le cache, le départ d’eau en rouge.
a
d
a
b
c
e
a. Joint
b. Filtre
c. Raccord d’eau froide (arrivée)
d. Raccord d’eau chaude (sortie)
e. Cache à plaque signalétique
Fig. 5: «Raccordement des conduites d’eau»
6. Assurez-vous que les conduites d’eau d’exercent aucune contrainte mécanique sur le
chauffe-eau instantané.
7. Ouvrez le robinet d’eau chaude et vérifiez l’étanchéité de toutes les liaisons.
