Instalacja

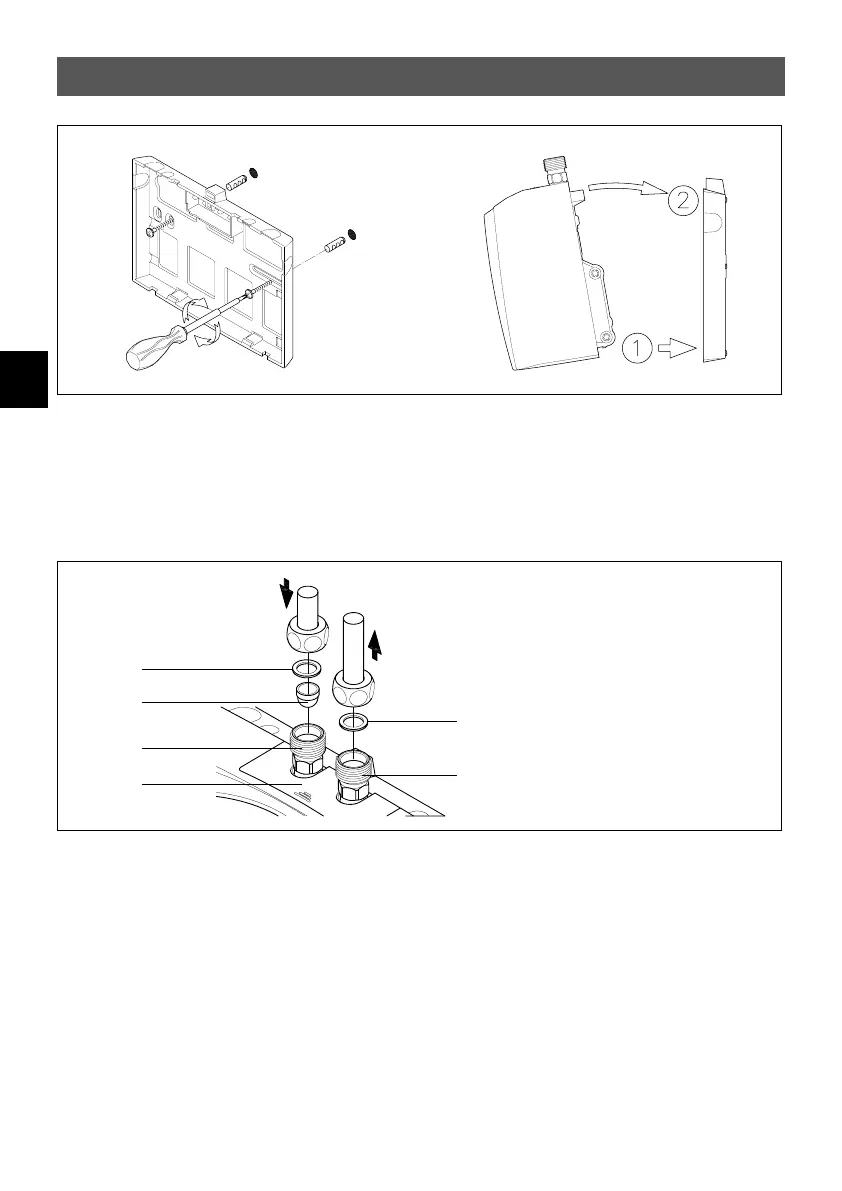

Rys. 4: »Montaż uchwytu ściennego«
4. Przed podłączeniem przewodów wody do urządzenia należy je dokładnie przepłukać.
5. Połączyć przyłącza wody zodpowiednimi przyłączami armatury. Dopływ wody jest ozna-
czony na tabliczce znamionowej (pod osłoną) kolorem niebieskim, aodpływ wody kolorem
czerwonym.
a
d
a
b
c
e
a. Uszczelka
b. Sitko filtrujące
c. Przyłącze zimnej wody (dopływ)
d. Przyłącze ciepłej wody (odpływ)
e. Osłona tabliczki znamionowej
Rys. 5: »Podłączenie przewodów wody«
6. Upewnić się, że przewody wody nie powodują oddziaływania siły mechanicznej na przepły-
wowy podgrzewacz.
7. Otworzyć zawór ciepłej wody armatury isprawdzić szczelność wszystkich połączeń.
