FRANÇAIS
Manuel d'utilisation - FOCUS
®
II L17 - S20 - L20 - L20 Cyl. - BOOST
®
L20
89
CONTROLE ET REMPLACEMENT DES LAMELLES
EN CAOUTCHOUC DE L'EMBOUCHURE
Nettoyer l'embouchure en acier ou en aluminium, en 1.
procédant comme indiqué au paragraphe précédent.
Contrôler que les bords (E, Fig. 28) de la lamelle en 2.
caoutchouc avant (C) et les bords (F) de la lamelle en
caoutchouc arrière (D) se posent simultanément sur le
marbre de contrôle, et en toute leur longueur ; dans le cas
contraire, régler leur hauteur en procédant comme suit :
Dégager le tirant (G), décrocher les dispositifs de retenue
(M) et régler la lamelle en caoutchouc arrière (D), puis
accrocher les dispositifs de retenue (M) et engager le
tirant (G).
Desserrer les boutons (I) et régler la lamelle en
caoutchouc avant (C), puis serrer les boutons.
Contrôler que la lamelle en caoutchouc avant (C) et la 3.
lamelle en caoutchouc arrière (D) sont intactes et qu'elles
ne présentent pas de coupures ou déchirures ; dans le cas
contraire, les remplacer en procédant comme suit. Contrôler
aussi que l'arête avant (J) de la lamelle en caoutchouc
arrière (D) n'est pas usée ; dans le cas contraire, renverser
la lamelle, en remplaçant l'arête usée avec l'arête qui est
encore intacte. Si toutes les arêtes sont usées, remplacer la
lamelle en caoutchouc en procédant comme suit :
Dégager le tirant (G), décrocher les dispositifs de retenue
(M), déposer la bande de retenue (K) et remplacer /
tourner la lamelle en caoutchouc arrière (D). Pour la
repose, procéder dans l'ordre inverse de la dépose.
Dévisser les boutons (I) et déposer la bande de retenue
(L), puis remplacer la lamelle en caoutchouc avant (C).
Pour la repose, procéder dans l'ordre inverse de la
dépose.
Après le remplacement (ou renversement) des éléments
en caoutchouc, régler leur hauteur comme décrit au point
précédent.
Connecter le tuyau d'aspiration (A, Fig. 27) à l'embouchure.4.
Reposer l'embouchure (B) et serrer les boutons (C).5.
Si besoin est, régler le bouton de réglage (D) de l'équilibrage 6.
de l'embouchure.

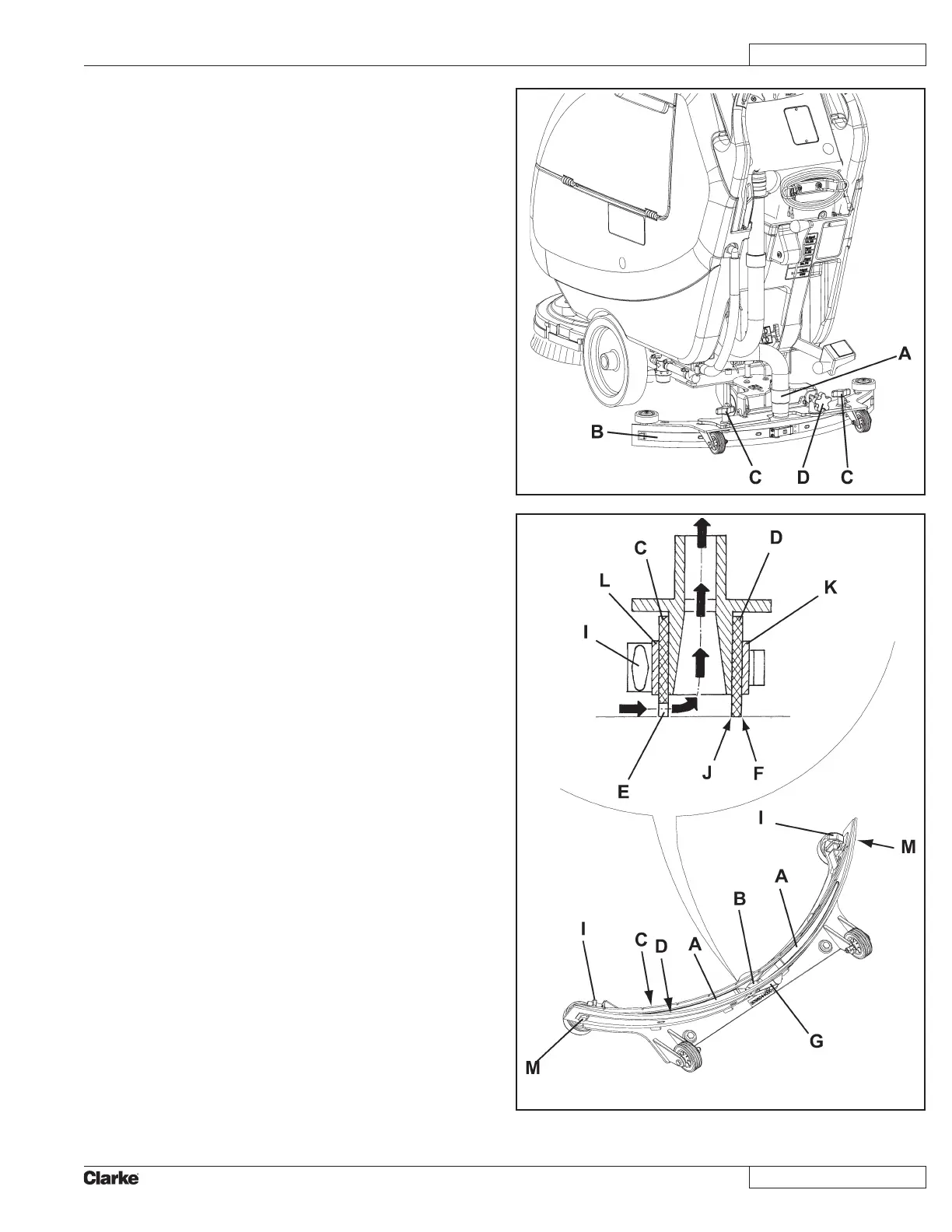

Figure 27
Figure 28
D FRENCH.indd 89 14/04/2010 14.28.46
