Manuel d'utilisation - FOCUS
®
II L17 - S20 - L20 - L20 Cyl. - BOOST
®
L20
TABLEAU DE BORD
(voir Fig. 3)
Bouton-poussoir de rotation brosses / disques et d'activation A.
système d'aspiration
Témoin lumineux bouton-poussoir de rotation brosses / B.
disques et d'activation système d'aspiration
Bouton-poussoir système d'aspirationC.
Témoin lumineux bouton-poussoir système d'aspirationD.
Bouton-poussoir de déclenchement brosses / plateaux E.
support disque
Témoin lumineux bouton-poussoir de déclenchement F.
brosses / plateaux support disque
Poignée de réglage ux de détergent à l’eau de lavage G.
(optionnel)
Bouton-poussoir marche arrièreH.
Compteur horaire (optionnel)I.
Clé de contact (0 - I)J.
Indicateur état de charge batteriesK.
Témoin lumineux batteries chargées (vert)L.
Témoin lumineux batteries demi-chargées (jaune)M.
Témoin lumineux batteries déchargées (rouge)N.
Boutons-poussoirs de réglage ux eau de lavageO.
Bouton-poussoir d'augmentation uxP.
Bouton-poussoir de réduction uxQ.
Barre de visualisation ux eau de lavageR.
Boutons-poussoirs de rotation brosses / de commande S.
marche avant (*) Boutons-poussoirs de rotation brosses (***)
Régulateur de vitesse de marche (*)T.
(*) Seulement pour FOCUS II L17 - L20 - L20 Cyl. - BOOST L20
(**) Seulement pour machines avec Chemical Mixing System
(optionnel)
(***) Seulement pour FOCUS II S20
Chargeur de batterie électroniqueA.
Sélecteur batteries au plomb (WET) ou au gel (GEL)B.
Témoin lumineux vert (allumé : chargeur de batterie en C.
fonction et batteries chargées)
Témoin lumineux jaune (allumé : chargeur de batterie en D.
fonction et batteries demi-chargées)
Témoin lumineux rouge (allumé : chargeur de batterie en E.
fonction et chargement en cours)
Figure 4

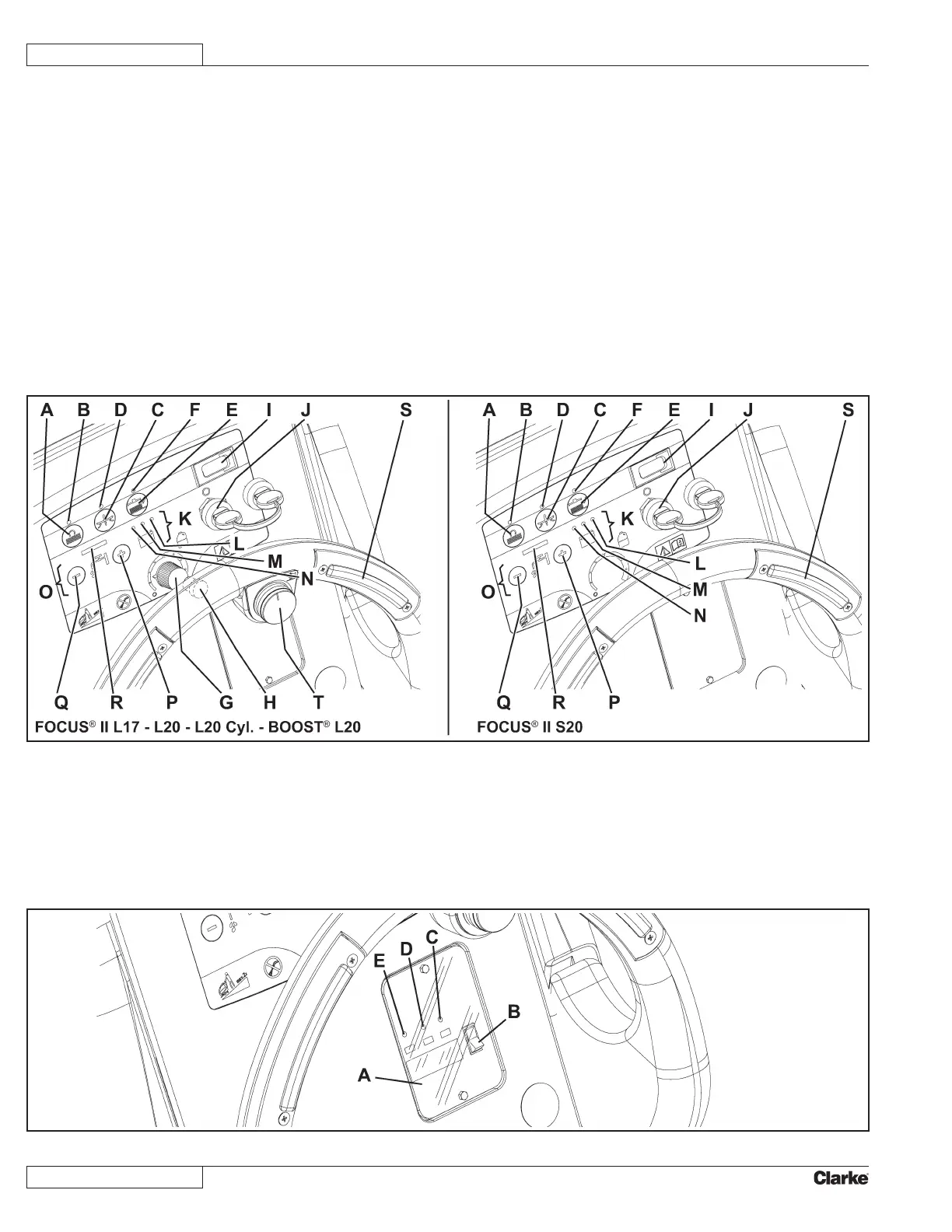

Figure 3
HUBLOT DE LECTURE DES DONNEES DU CHARGEUR DE BATTERIE
(voir Fig. 4)
