NETTOYAGE DES RESERVOIRS, DE LA GRILLE
D'ASPIRATION AVEC FLOTTEUR ET CONTROLE
DU JOINT D'ETANCHEITE DU COUVERCLE
Amener la machine dans la zone destinée à l'écoulement.1.
Tourner la clé de contact (A, Fig. 32) sur “0”.2.
Ouvrir le couvercle (A, Fig. 33) et le porter dans la position 3.
de lavage (L).
Nettoyer et laver à l'eau propre le couvercle (A), les 4.
réservoirs (B et C) et la grille d'aspiration avec fermeture
automatique à otteur (D).
Vider l'eau des réservoirs à l'aide des tuyaux (B et C, Fig. 5.
32).
Si besoin est, dégager les dispositifs de retenue (E, Fig.
33), ouvrir la grille (D), récupérer le otteur (F) et nettoyer
soigneusement; enn reposer en place.
Contrôler l'intégrité du joint d'étanchéité (G) du couvercle du 6.
réservoir.
REMARQUE
Le joint d'étanchéité (G) permet la création d'une
dépression dans le réservoir, nécessaire à l'aspiration de
l'eau de récupération.
Si besoin est, déposer le joint d'étanchéité (G) de son
logement (H) et le remplacer. Lors de la repose du nouveau
joint d'étanchéité, positionner le raccord (I) dans la zone
centrale arrière indiquée dans la gure.
Contrôler aussi l'intégrité et l'efcacité de la surface d'appui 7.
(J) du joint d'étanchéité (G).
REMARQUE
L'orice (K), en permettant la compensation de l'air dans
l'interstice du couvercle, contribue à la création d'une
dépression dans le réservoir.
Fermer le couvercle (A).8.

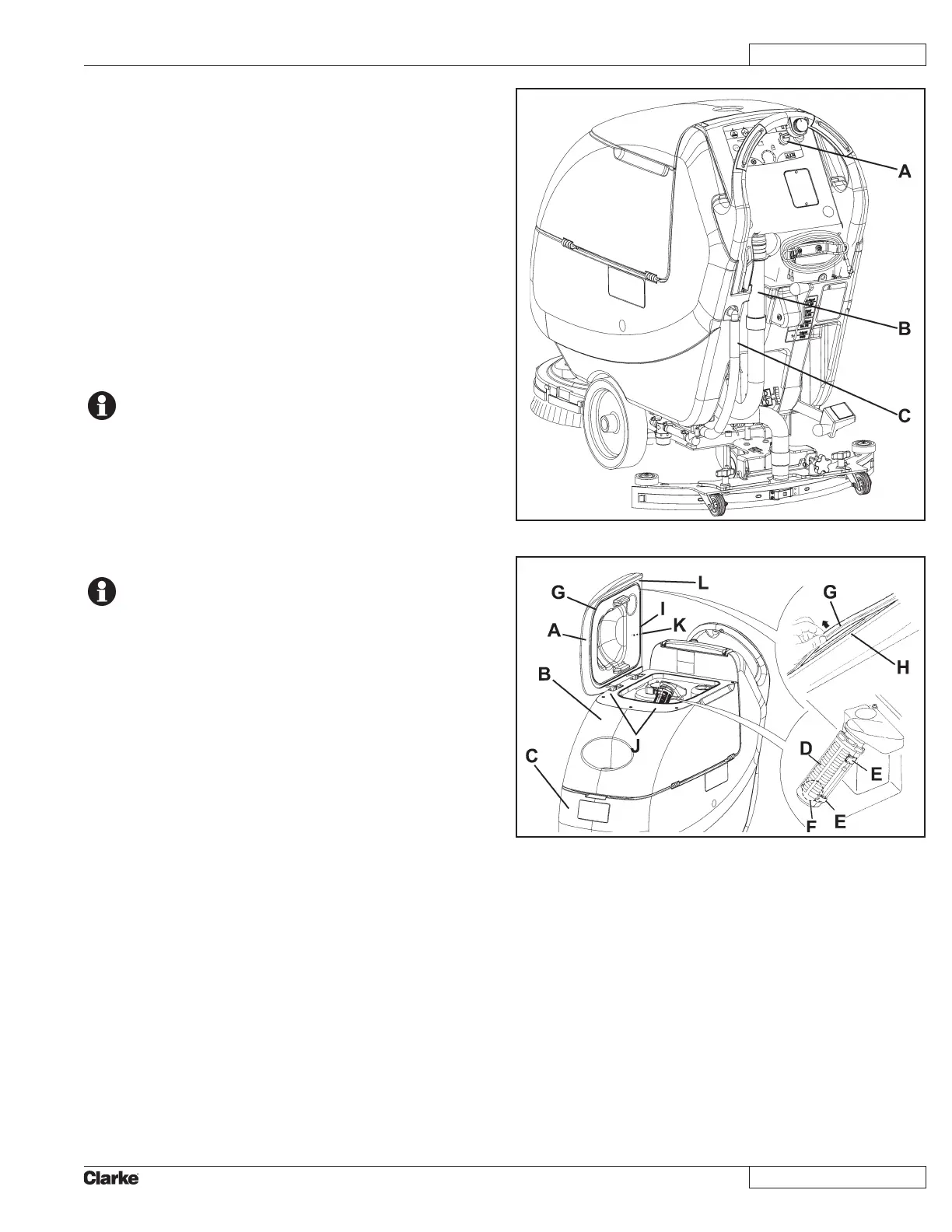

Figure 32
