Clarke Focus II User Manual

FRANÇAIS
Manuel d'utilisation - FOCUS
®
II L17 - S20 - L20 - L20 Cyl. - BOOST
®
L20
75
UTILISATION
ATTENTION !
Des plaques adhésives appliquées sur certains
points de la machine indiquent :
DANGER –
ATTENTION –
AVERTISSEMENT –
CONSULTATION –
Lors de la lecture de ce manuel, l'opérateur doit bien comprendre
le sens des symboles illustrés sur les plaques.
Ne pas couvrir les plaques et les remplacer immédiatement en
cas d'endommagement.
CONTROLE / PREPARATION DES BATTERIES
SUR UNE MACHINE NEUVE
ATTENTION !
Les composants électriques de la machine peuvent
être sérieusement endommagés si les batteries ne
sont pas installées et branchées correctement. Les
batteries doivent être installées par du personnel
qualié. Congurer la carte électronique de fonctions
et le chargeur de batterie selon le type de batteries
utilisé (WET ou GEL).
Contrôler les batteries avant l'installation pour
vérier qu'elles ne sont pas endommagées.

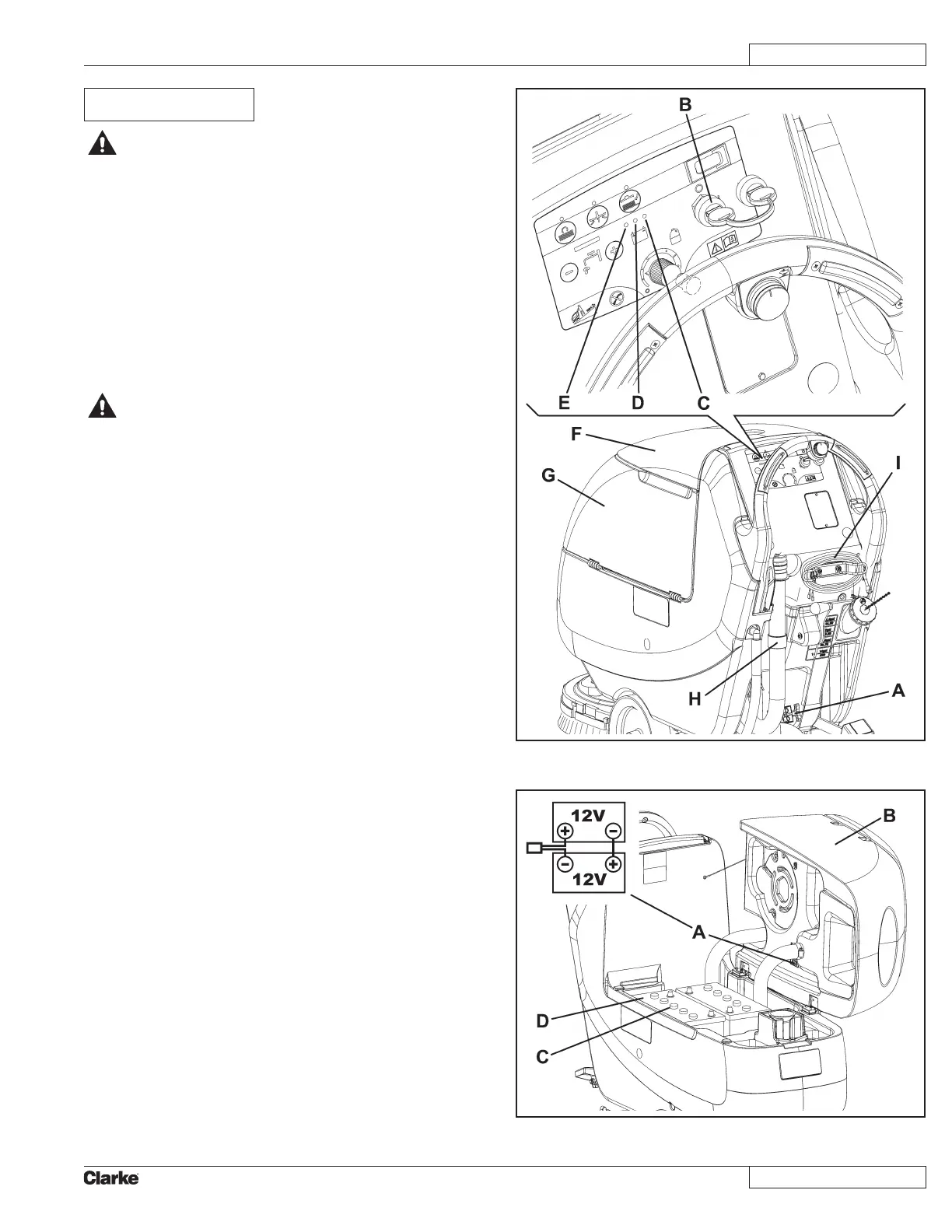

Débrancher le connecteur (A, Fig. 5) des batteries ou
la che du chargeur de batterie.
Déplacer les batteries avec attention.
Installer les protections des bornes des batteries
équipées avec la machine.
La machine requiert deux batteries de 12 V, branchées selon le
schéma (A, Fig. 6).
La machine peut être livrée selon une des congurations
suivantes :
Batteries (WET ou GEL) installées dans la machine et A)
prêtes à l'utilisation
Contrôler que les batteries sont branchées à la machine au 1.
moyen du connecteur (A, Fig. 5).
Introduire la clé de contact (B) et la tourner en position “I”.2.
Si le témoin lumineux vert (C) s’allume, les batteries sont
prêtes à l’utilisation.
Si le témoin lumineux jaune (D) ou le témoin lumineux rouge
(E) s'allume, il est nécessaire de charger les batteries (voir la
procédure au chapitre Entretien).
Sans batteriesB)
Acheter des batteries adéquates (voir le paragraphe 1.
Caractéristiques techniques).
Pour le choix et l’installation, s'adresser à des revendeurs de 2.
batteries qualiés.
Congurer la machine et le chargeur de batterie selon le type 3.
de batteries installé (WET ou GEL), en procédant comme
indiqué au paragraphe suivant.
Figure 5
Figure 6
D FRENCH.indd 75 14/04/2010 14.28.01

Clarke Focus II Specifications

General

Cleaning Path	20 inches
Power Source	Battery
Brush Motor	0.75 hp
Battery Voltage	24 V
Voltage	36V
Vacuum Motor	0.5 hp
