28 P2552HW | 2021-04 Apex Tool Group
2
DE

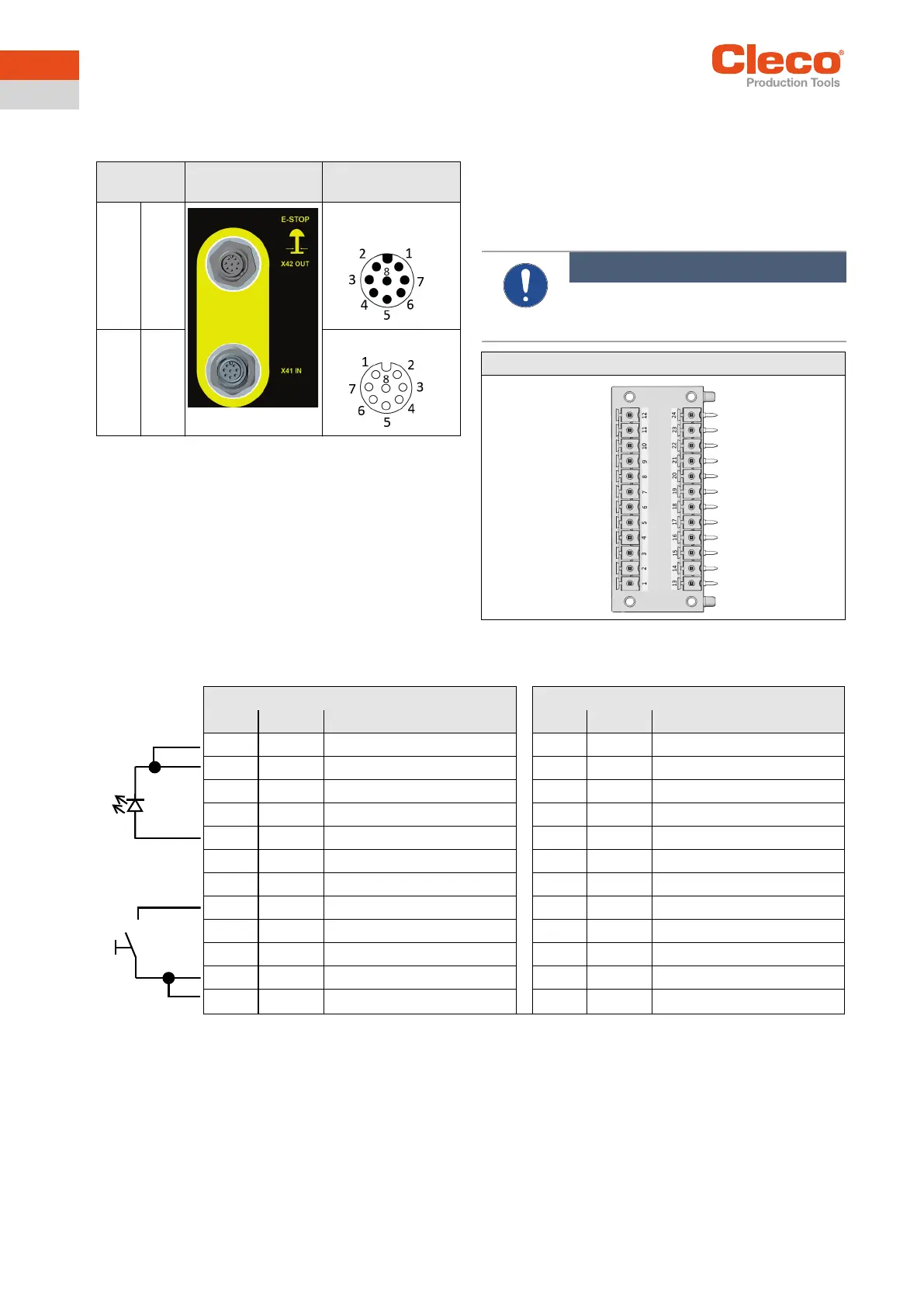

X41, X42 – E-Stop (STO)
Signalbelegung siehe 9.2.2 Übersicht Schnittstellen,
Seite 32
X9, X10 – Eingang/Ausgang
Digitale E/A-Schnittstelle
An diesen Ein- / Ausgangssteckverbindern sind die not-
wendigen Signalverschaltungen aufgelegt. Die Versorgun-
gen der Signalgruppen sind verbunden.
• 8 Eingänge / 8 Ausgänge, opto-isoliert für 24V-Pegel
• Ausgangsstrom: 500 mA pro Ausgang, 1000 mA ins-
gesamt
Anschlüsse – Interne Spannungsversorgung
Beispiel:
Eingänge
• Interne 24-Volt-Spannungsversorgung der Steuerung.
• Pin 11 und 23 (GND gemeinsam) dienen als „Rücklei-
tung“ für die Ausgänge.
• Pin 11 und 23 müssen durch Steckbrücken mit Pin 12
bzw. 24 verbunden werden.
Ausgänge
• Interne 24-Volt-Spannungsversorgung der Steuerung
• Pin 2 und 14 (Ausgang gemeinsam) sind die Span-
nungsquelle für die Eingänge.
• Pin 2 und 14 müssen mit Pin 1 bzw. 13 verbunden
werden.
STO Funktion 8 pol. M12 Rund-
steckverbinder
X42 OUT Pin
X41 IN
Buchse
Hinweis
Ein Verbraucher darf nicht mehr als 500 mA
Strom benötigen. Die Stromüberwachung
schaltet bei Überstrom den Ausgang ab.
Phoenix Mini Combicon MCD 1,5/12-G1F-3,81
X9 X10
Signal X9 Signal X10
Pin I/O Bezeichnung Pin I/O Bezeichnung
12 Versorgung GND Int. 24 Versorgung GND Int.
11 Versorgung GND I/O 23 Versorgung GND I/O
10 Ausgang O3 22 Ausgang O7
9 Ausgang O2 21 Ausgang O6
8 Ausgang O1 20 Ausgang O5
7 Ausgang O0 19 Ausgang O4
6 Eingang I3 18 Eingang I7
5 Eingang I2 17 Eingang I6
4 Eingang I1 16 Eingang I5
3 Eingang I0 15 Eingang I4
2 Versorgung +24 V Ext. 14 Versorgung +24 V Ext.
1 Versorgung +24 V Int. 13 Versorgung +24 V Int.
