Cleco mPro300GCD-STO User Manual

Apex Tool Group P2552HW | 2021-04 107
7
PT

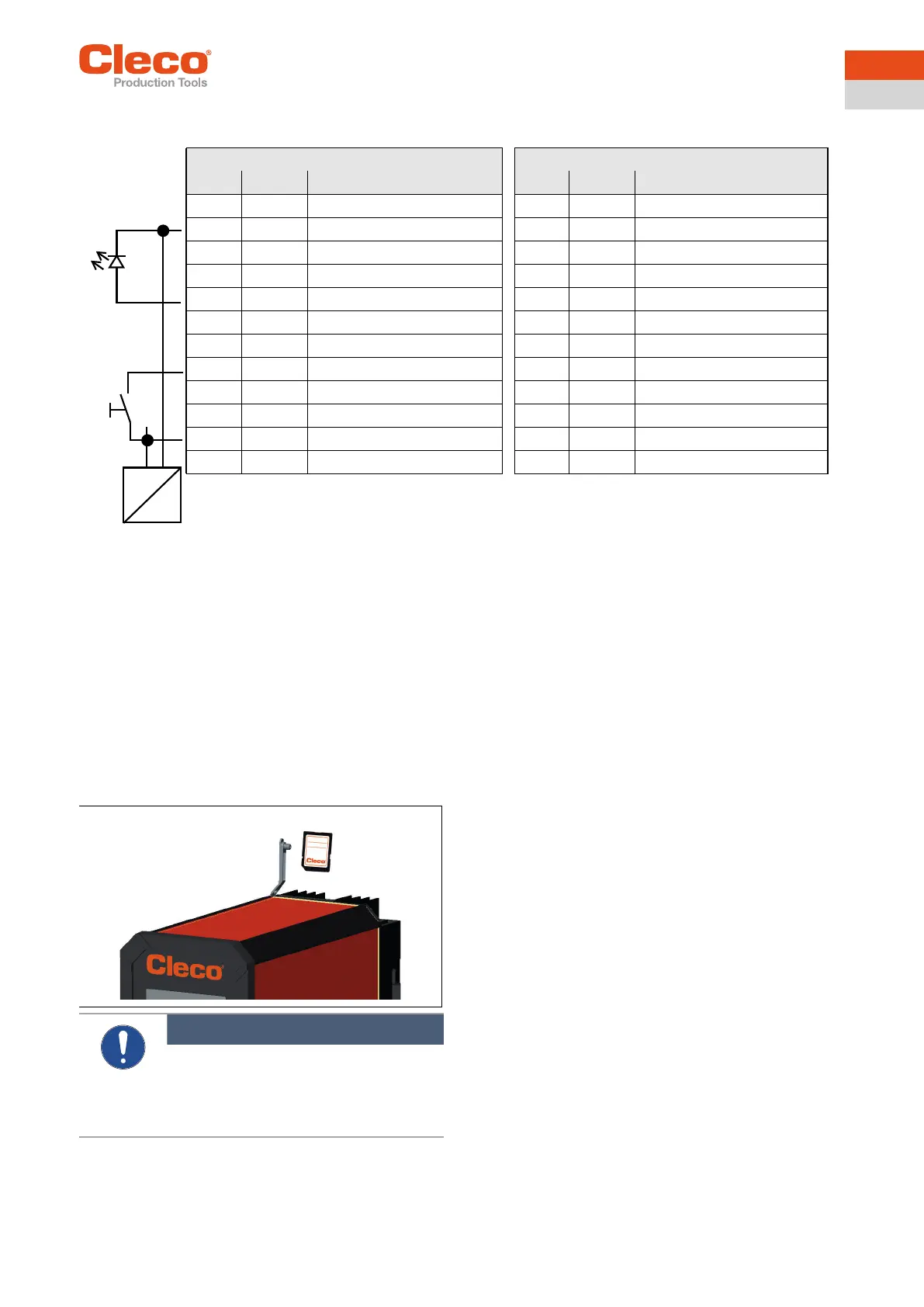

Conexões – Alimentação de tensão externa
Exemplo:
Entradas
• A alimentação de tensão externa de 24 V do controle
deve ser SELV (Safety Extra Low Voltage) ou PELV
(Protective Extra Low Voltage).
• Os pinos 11 e 23 (GND comum) atuam como "condu-
tor de retorno" para as saídas.
• Como linha de retorno do pino 11 e 23 é necessário
usar GND da alimentação de tensão externa de 24
volts.
Saídas
• A alimentação de tensão externa de 24 V do controle
deve ser SELV (Safety Extra Low Voltage) ou PELV
(Protective Extra Low Voltage).
• Os pinos 2 e 14 (saída comum) são fontes de tensão
para as entradas.
• Os pinos 2 e 14 têm que ser ligados à alimentação de
tensão externa de 24 volts.
6 Cartão SD
Necessário para a operação do controle, o arquivamento
de dados e configurações.
7 Escopo de fornecimento
Verificar se há danos de transporte e se o escopo de forne-
cimento está completo:
• Controle da parafusadeira
• Declaração CE de conformidade
• Esta descrição de hardware
• Manual de instalação rápida
• Garantia
• Nº de referência SWB-S168300 – Cartão SD + sof-
tware
• Nº de referênciaS981211 – Conector X9/X10 (2×)
• Nº de referência 962405PT – Conector STO, jumpe-
ado
Cabo de rede V Lock, dependente do modelo:
Sinal X9 Sinal X10
Pino I/O Designação Pino I/O Designação
12 Alimentação GND Int. 24 Alimentação GND Int.
11 Alimentação GND E/S 23 Alimentação GND E/S
10 Saída O3 22 Saída O7
9 Saída O2 21 Saída O6
8 Saída O1 20 Saída O5
7 Saída O0 19 Saída O4
6 Entrada I3 18 Entrada I7
5 Entrada I2 17 Entrada I6
4 Entrada I1 16 Entrada I5
3 Entrada I0 15 Entrada I4
2 Alimentação +24 V ext. 14 Alimentação +24 V ext.
1 Alimentação +24 V int. 13 Alimentação +24 V int.
+
-
Nota
Insira ou retire o cartão SD somente quando
a fonte de energia estiver desligada. Erro
grave de sistema e
perda de dados são o resultado de não-
cumprimento desta condição.
• Nº de referência
962276PT
mPro300GCD-STOEMEA
• Nº de referência
962278PT
mPro300GCD-STONA
115 VCA
• – (ver acessórios) mPro300GCD-STOAPAC
