Cleco mPro300GCD-STO - Tarjeta SD; Volumen de Suministro

44 P2552HW | 2021-04 Apex Tool Group
3
ES

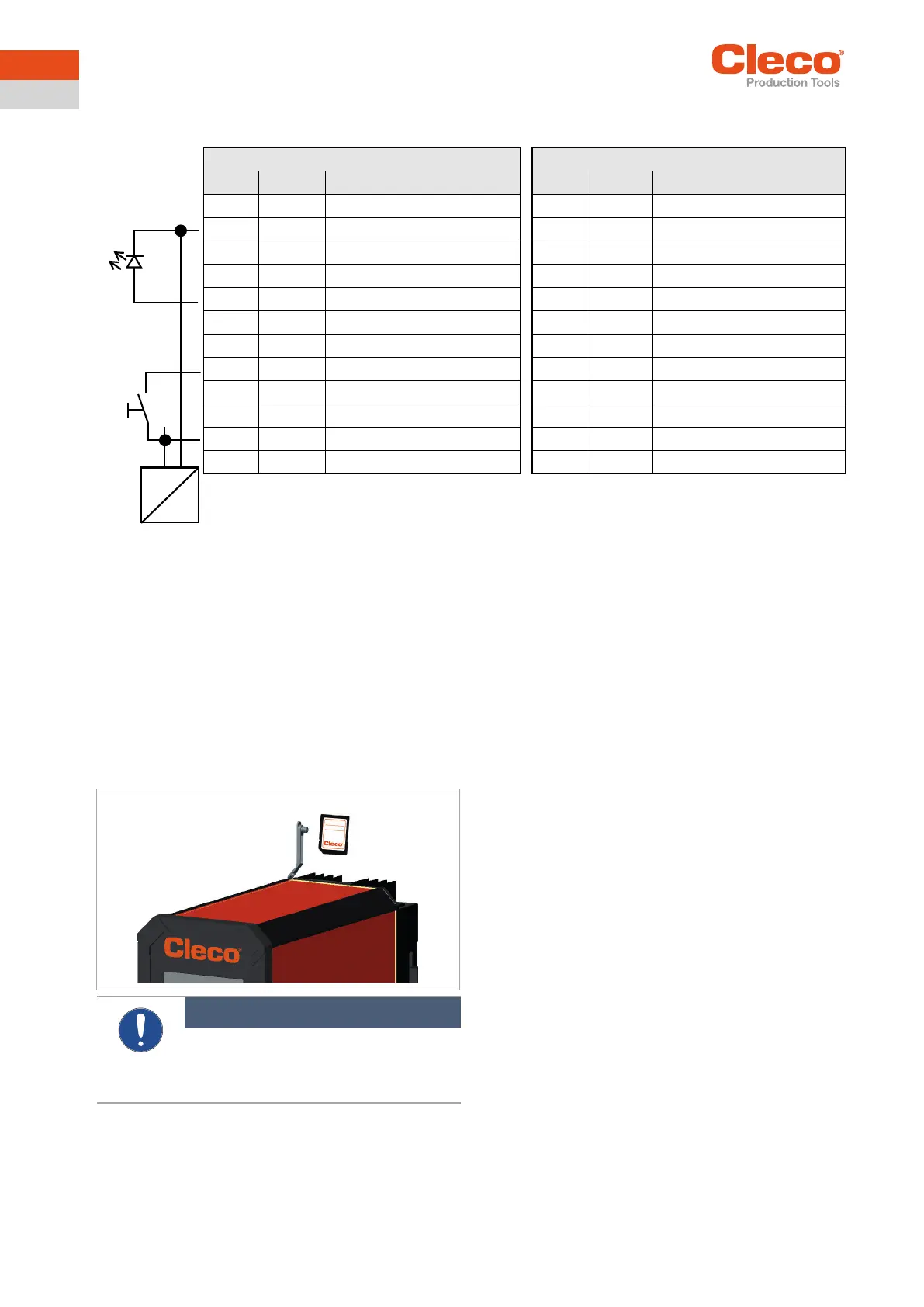

Conexiones: alimentación eléctrica externa
Ejemplo:
Entradas
• La alimentación eléctrica externa de 24 V del controla-
dor debe ser SELV (tensión muy baja de seguridad) o
PELV (tensión muy baja de protección).
• Los pines 11 y 23 (junto con tierra) sirven como "con-
ducto de retorno" para las salidas.
• Se debe utilizar la toma de tierra de la alimentación
eléctrica externa de 24 voltios para los pines 11 y 23.
Salidas
• La alimentación eléctrica externa de 24 V del controla-
dor debe ser SELV (tensión muy baja de seguridad) o
PELV (tensión muy baja de protección).
• Los pines 2 y 14 (junto con la salida) son la fuente de
tensión para las entradas.
• Los pines 2 y 14 deben estar conectados con la ali-
mentación eléctrica externa de 24 voltios.
6 Tarjeta SD
Necesaria para el funcionamiento del controlador, el
archivo de datos y las configuraciones.
7 Volumen de suministro
Compruebe que la mercancía entregada no presente
daños de transporte y que coincida con el volumen de
suministro esperado:
• Controlador de apriete
• Declaración de conformidad CE
• Esta descripción del hardware
• Guía de instalación rápida
• Garantía
• N.º de pedido SWB-S168300 – tarjeta SD + software
• N.º de pedido S981211 – conector X9/X10 (2×)
• N.º de pedido 962405PT – conector STO, puenteado
Cable de red V Lock, en función del modelo:
Señal X9 Señal X10
Pin E/S Designación Pin E/S Designación
12 Suministro tierra int. 24 Suministro tierra int.
11 Suministro tierra E/S 23 Suministro tierra E/S
10 Salida S3 22 Salida S7
9 Salida S2 21 Salida S6
8 Salida S1 20 Salida S5
7 Salida O0 19 Salida S4
6 Entrada I3 18 Entrada E7
5 Entrada E2 17 Entrada E6
4 Entrada E1 16 Entrada E5
3 Entrada E0 15 Entrada E4
2 Suministro +24 V ext. 14 Suministro +24 V ext.
1 Suministro +24 V int. 13 Suministro +24 V int.
+
-
Aviso
Quite o inserte la tarjeta SD únicamente con
la tensión de alimentación desconectada.
De lo contrario, puede producirse una grave
falla del sistema y una pérdida de datos.
• N.° de
pedido 962276PT
mPro300GCD-STOEMEA
• N.° de
pedido 962278PT
mPro300GCD-STO-NA
115 V CA
• – (véanse los acce-
sorios)
mPro300GCD-STOAPAC
