Cleco mPro300GCD-STO - INT 5 Asignación de Enchufes

42 P2552HW | 2021-04 Apex Tool Group
3
ES

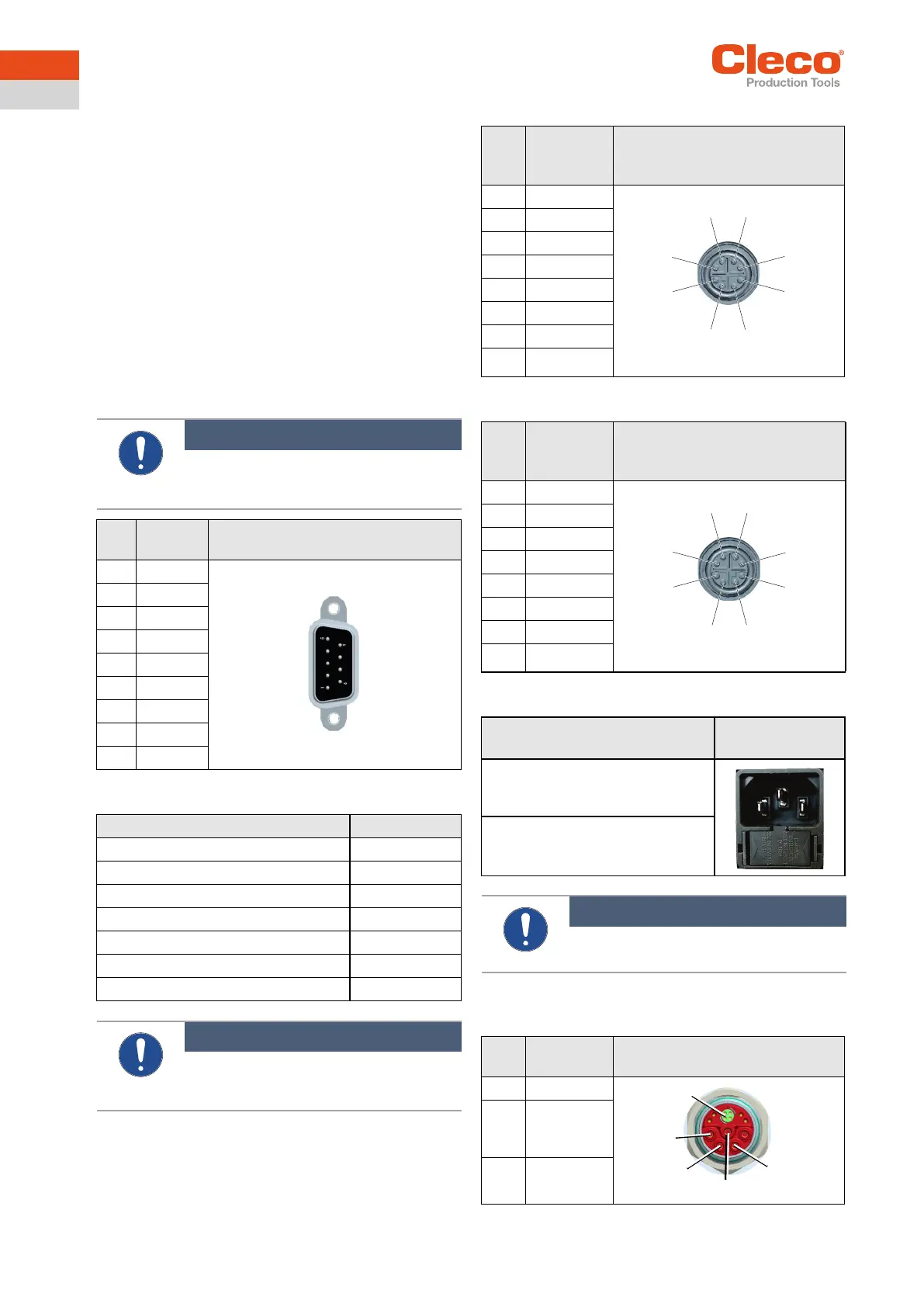

5 Asignación de enchufes
Este capítulo describe el conector específico de Cleco Pro-
duction Tools. No se consideran los conectores estándar.
Todas las conexiones son a prueba de cortocircuitos.
X5 – Dispositivos adicionales
• Todas las salidas suministran señales conforme
RS232.
• Las entradas permiten tensiones en un rango de -15 V
a +15 V.
- La tensión de < 0.8 V es igual a cero.
- La tensión de > 2.4 V se interpreta como un uno.
- Las entradas abiertas se preconfiguran a cero con
una resistencia desplegable.
Los pines de alimentación están directamente conectados
con la alimentación de la platina.
X7 – Anybus Compact Com
X21 – Bus de sistema TSnet Out
X22 – Bus de sistema TSnet In
X23 – Conexión a la red
X24 – Conexión a la herramienta digital
Serie 30/50/70/BD
Aviso
No enchufe ni desenchufe consumidores
durante el funcionamiento. Podría producir-
se un reinicio del sistema.
Pin RS232-1 Clavija D-Sub de 9 polos con blo-
queo de tornillo
1 –
2 RxD
3 TxD
4 –
5 Tierra
6 –
7 RTS
8 CTS
9 –
Módulo N.º de pedido
PROFINET M40 RJ45 544357PT
PROFIBUS M40 M12 962291PT
PROFIBUS M40 DB9 962292PT
DeviceNet M40 962293PT
PROFINET M40 M12 962294PT
Puerto Ethernet/IP M40 RJ45 2 962297PT
Puerto Modbus/TCP M40 RJ45 2 962299PT
Aviso
No combinar el módulo Anybus
Compact Com M40 con módulos
Anybus CC M30.
Pin Señal Conector M12 de 8 polos
Conexión de enchufe redondo,
codificado X
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 0 V CC
6 0 V CC
7 +24 V CC
8 +24 V CC
Pin Señal Clavija M12 de 8 polos
Conexión de enchufe redondo,
codificado X
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 N/C
6 N/C
7 N/C
8 N/C
Descripción Conector IEC
C14
Conector con soporte de fusible, de
2 polos, 5 × 20 mm, 16 A de acción
retardada
Fusible, tipo Schurter 0034.3129, 5
× 20 mm, 16 AT, 250 VCA,
Corriente intermitente, 100 A
Aviso
Utilice el bloqueo de enchufe, consulte la
guía de instalación rápida.
Pin Señal Conexión de enchufe redondo
M23
1-3 Potencia
4 PE (puesta a
tierra funcio-
nal)
5 Bus de
herramienta
54
3
2
1
8
7
6
45
6
7
8
1
2
3
1
2
3
4
5
