Apex Tool Group P2552HW | 2021-04 59
4
FR

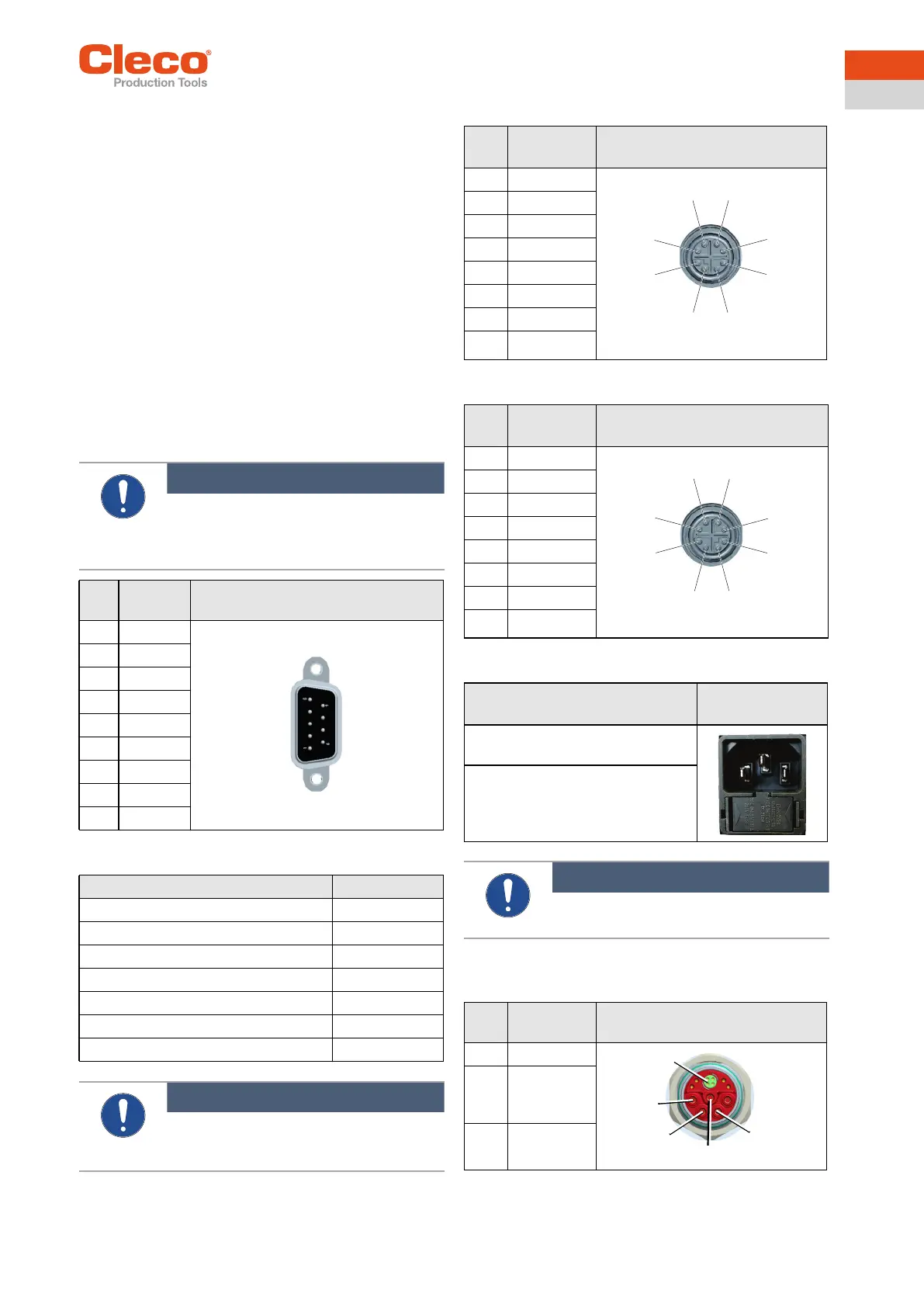

5 Disposition des
connecteurs
Ce chapitre décrit les connecteurs spécifiques aux outils
de production Cleco. Les connecteurs standard ne sont
pas considérés. Toutes les connexions sont résistantes
aux courts-circuits.
X5 – Appareils supplémentaires
• Toutes les sorties délivrent des signaux conformes
RS232.
• Les entrées permettent des tensions dans une plage
comprise entre -15 V et +15 V.
- Une tension < 0,8 V correspond à un 0.
- Une tension > 2,4 V est interprétée comme un 1.
- Les entrées ouvertes sont préréglées sur 0 avec
une résistance de rappel.
Les broches d'alimentation sont directement reliées à l'ali-
mentation de la carte.
X7 – Anybus Compact Com
X21 – Bus système TSnet Out
X22 – Bus système TSnet In
X23 – Branchement au réseau
X24 – Branchement au d'outil numérique
Série 30/50/70/BD
Remarque
Ne pas connecter ni déconnecter des
consommateurs pendant le fonctionne-
ment. Cela peut entraîner une réinitialisa-
tion du système.
Bro-
che
RS232-1 Connecteur mâle Sub-D 9 points
avec verrouillage à vis
1 –
2 RxD
3 TxD
4 –
5 GND
6 –
7 RTS
8 CTS
9 –
Module Réf.
PROFINET M40 RJ45 544357PT
PROFIBUS M40 M12 962291PT
PROFIBUS M40 DB9 962292PT
DeviceNet M40 962293PT
PROFINET M40 M12 962294PT
Ethernet/IP M40 RJ45 2 ports 962297PT
Modbus/TCP M40 RJ45 2 ports 962299PT
Remarque
Ne pas combiner le module Anybus
Compact Com M40 avec les modules
Anybus CC M30.
Bro-
che
Signal Connecteur femelle M12 8 points
Connecteur rond, codage X
1 Tx+
2 Tx-
3 Rx+
4 Rx-
5 0 V C.C.
6 0 V C.C.
7 +24 V C.C.
8 +24 V C.C.
Bro-
che
Signal Connecteur mâle M12 8 points
Connecteur rond, codage X
1 Tx+
2 Tx-
3 Rx+
4 Rx-
5nc
6nc
7nc
8nc
Description Fiche secteur CEI
C14
Fiche secteur avec porte-fusible,
bipolaire, 5 × 20 mm, 16 A lent
Fusible, type Schurter 0034.3129,
5×20 mm, 16 AT, 250 V C.A.,
Courant de coupure, 100 A
Remarque
Utiliser le dispositif d'arrêt de la fiche, voir le
Guide d'installation rapide.
Bro-
che
Signal Connecteur rond M23
1-3 Puissance
4 PE (terre
fonction-
nelle)
5 Tool Bus
54
3
2
1
8
7
6
45
6
7
8
1
2
3
1
2
3
4
5
