Apex Tool Group P2552HW | 2021-04 31
2
DE

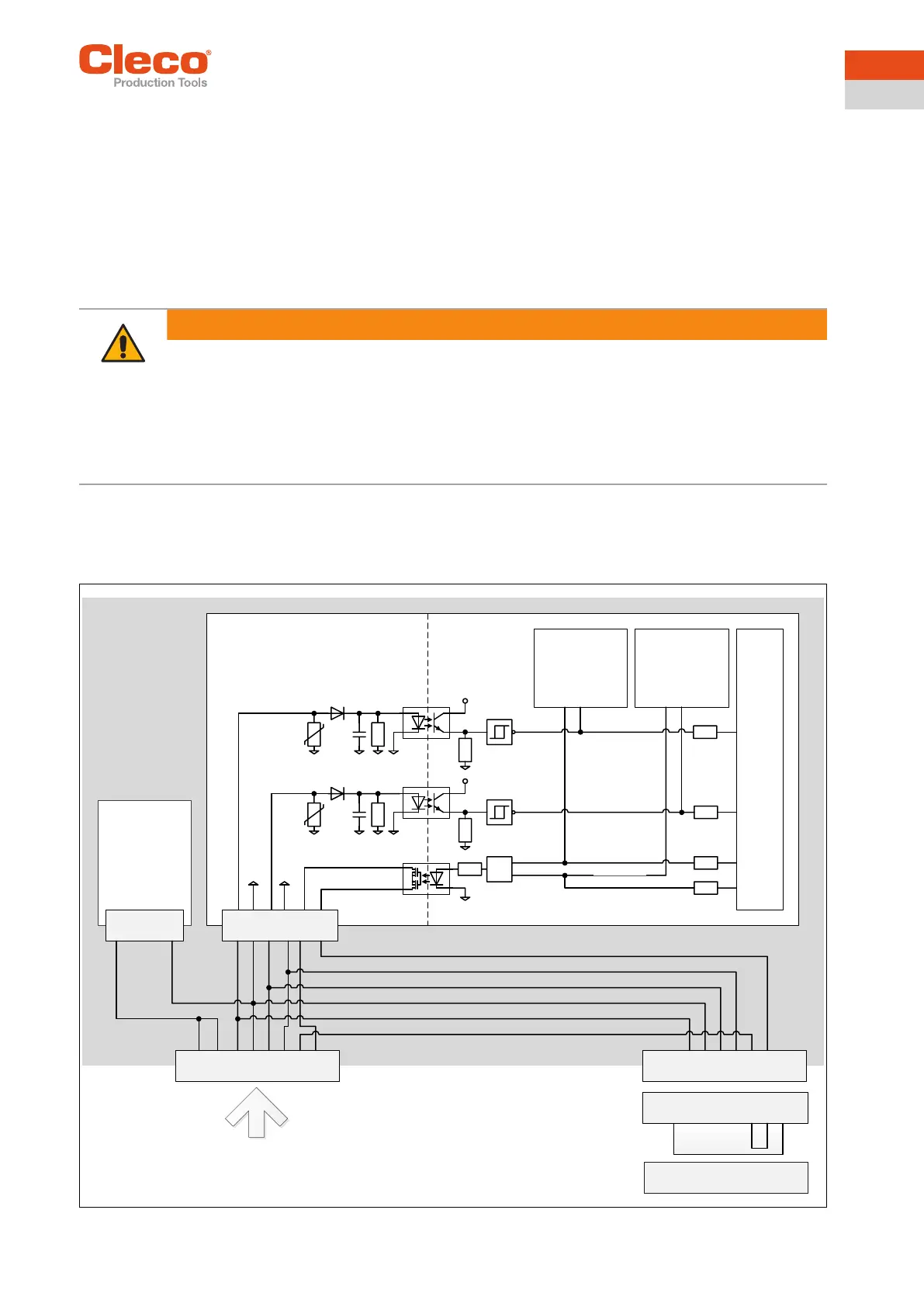

9 Sicherheitsfunktion STO
.1 Definition
Die Steuerung mPro300GCD-STO stellt mit der Sicherheitsfunktion STO einen sichere Lösung bereit, um die Energiezu-
fuhr am Abtrieb des Einbauschraubers abzuschalten.
Bei Reihenschaltung von mehreren Steuerungen mPro300GCD-STO mit STO-Verbindungskabeln, wird die STO-Funktio-
nalität übergreifend gewährleistet.
STO (Safe Torque Off) = Sicher abgeschaltetes Moment. Eingehaltene Normen siehe 4Technische Daten.
9.2 Leistungsmerkmale
• Erreichen der Sicherheitsfunktion STO
• Potentialfreier Rückmeldekontakt für den Betriebsstatus.
Warnung
Gefahr durch elektrischen Schlag
Die Sicherheitsfunktion STO schützt ausschließlich gegen gefährliche Bewegungen, nicht gegen elektri-
schen Schlag.
Die Vorgaben der Dokumentation insbesondere 2 Sicherheit, Seite 21 stets einhalten.
Dokumentation zu den weiteren Komponenten berücksichtigen.
Schutz gegen automatischen Wiederanlauf des Einbauschraubers entsprechend der geforderten Si-
cherheitskategorie von Not-Halt-Anwendungen sicherstellen, z. B. über ein externes Sicherheits-
schaltgerät.
STMD-H
672 $
672 %
9'&
9'&
,&
,&
,&
,&
w&
5(/
5(/
50 672$ 21
50 672% 21
24V 0V
1Pin 2 4 5 6 8 7 3 4Pin 5 6 8 7 3
Anschluss zur vorhergehenden Steuerung oder zu
einem Sicherheitsschaltgerät
STO Leitung zur nächsten
Steuerung
Terminierungsstecker
STO Anschlussflansch
X41 IN
Anschluss
XS4
Hilfsversorung
24V
Galvanische
Trennung
Versorgung
Gate driver
OS + US
Aktivierung
Pegelwandler für
Gatesignale
STO Anschlussflansch
X42 OUT
oder
