94 P2552HW | 2021-04 Apex Tool Group
6
PL
9 Funkcja bezpieczeństwa STO
9.1 Definicja
Sterownik mPro300GCD-STO z funkcją bezpieczeństwa STO udostępnia bezpieczne rozwiązanie, pozwalające wyłączać
dopływ energii do członu wyjściowego wkrętarki do wbudowania.
W przypadku szeregowego połączenia wielu sterowników mPro300GCD-STO kablami łączącymi STO, funkcjonalność
STO będzie gwarantowana w całym systemie.
STO (Safe Torque Off) = bezpieczne wyłączanie momentu obrotowego. Spełniane normy są podane w rozdziale 4Dane
techniczne.
9.2 Właściwości działania
• Uzyskanie funkcji bezpieczeństwa STO
• Bezpotencjałowy styk sygnalizacji stanu pracy.
Ostrzeżenie
Zagrożenie porażeniem elektrycznym
Funkcja bezpieczeństwa STO chroni wyłącznie przed niebezpiecznymi ruchami, nie przed porażeniem
elektrycznym.
Należy zawsze stosować się do zapisów dokumentacji, a zwłaszcza 2 Bezpieczeństwo, strona 84.
Uwzględniać dokumentację pozostałych komponentów.
Zapewnić ochronę przed samoczynnym ponownym uruchomieniem się wkrętarki zgodnie z wymaga-
ną kategorią bezpieczeństwa w przypadku zastosowań z wyłącznikiem awaryjnym, np. za pomocą ze-
wnętrznego wyłącznika bezpieczeństwa.

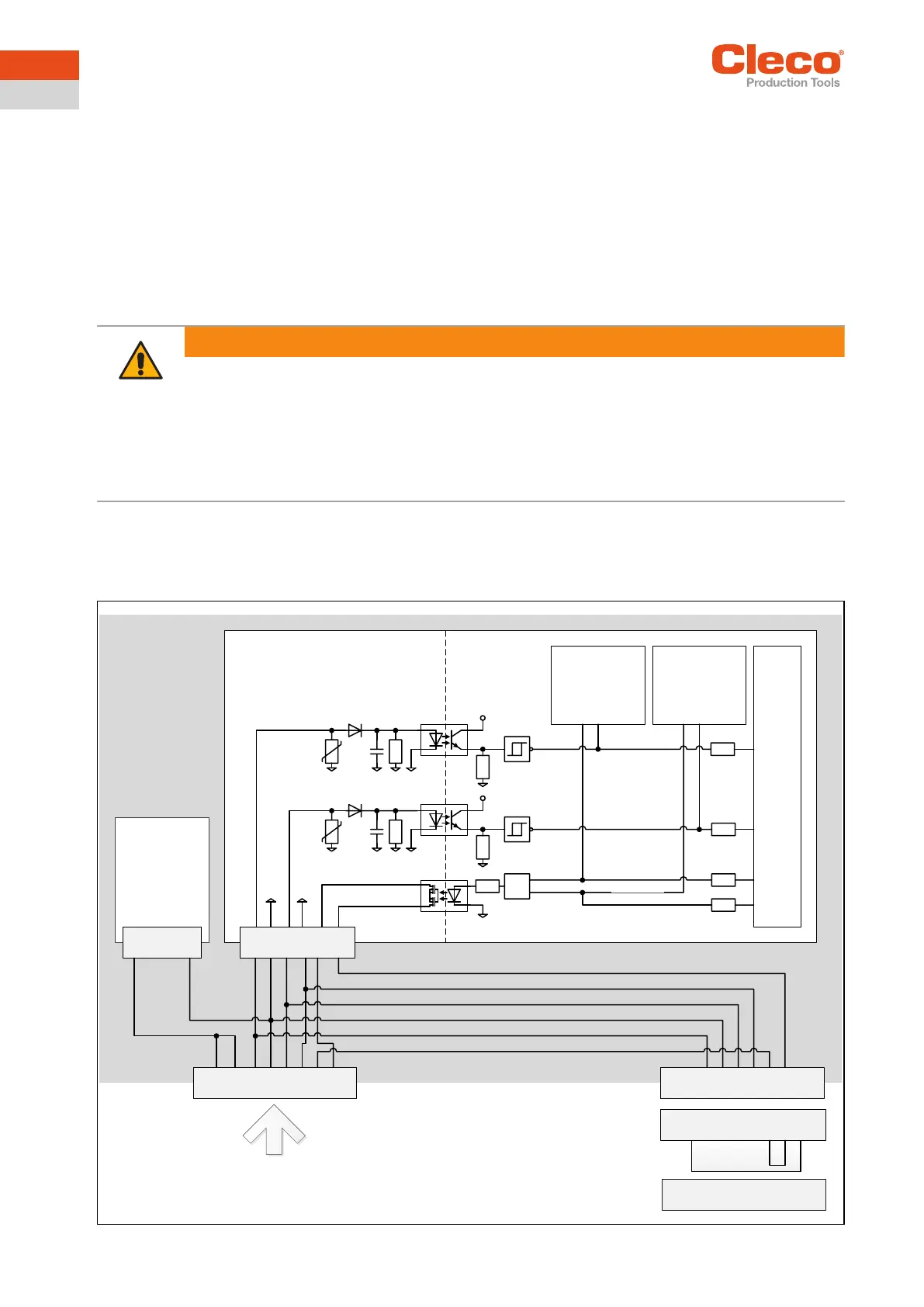

STMD-H
672 $
672 %
9'&
9'&
,&
,&
,&
,&
w&
5(/
5(/
50 672$ 21
50 672% 21
24V 0V
1Pin 2 4 5 6 8 7 3 4Pin 5 6 8 7 3
Podłączenie do poprzedniego sterownika lub
wyłącznika bezpieczeństwa
Przewód STO do następnego
sterownika
Wtyk zakończenia linii
Kołnierz łączeniowy STO
X41 IN
Złącze
XS4
Zasilanie pomoc-
nicze
Galwaniczna
separacja
Zasilanie
Sterownik bramki
OS + US
Aktywacja kon-
wertera poziomu
sygnałów bramki
Kołnierz łączeniowy STO
X42 OUT
lub
