Funkcja bezpieczeństwa STO może być także wywoływana przez aktywne, zabezpieczone przed błędami wyjścia sterow-
nika PLC lub styki, zgodnie z opisem w rozdziale 9.6.1 Połączenie pasywne X41, strona 97, ale z zasilaniem zewnętrz-
nym. Do zasilania zewnętrznego mogą być używane tylko obwody PELV i źródła napięcia PELV. Źródło musi udostępniać
znamionowe napięcie 24 VDC (absolutnie minimalne napięcie wyjściowe wynosi 22 VDC) z wydajnością prądową min.
0,5 A.

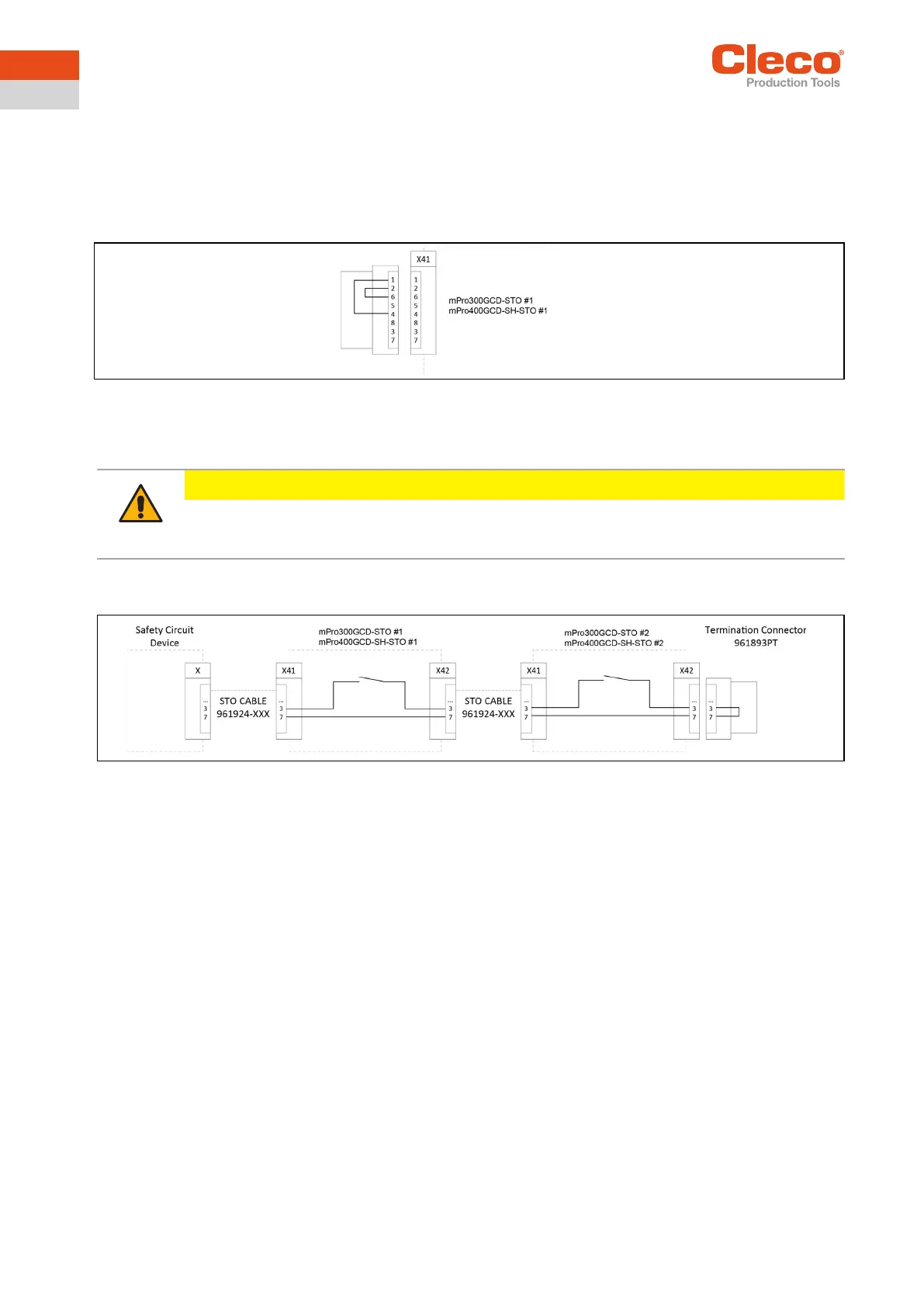

9.6.3 Wyłączanie funkcji bezpieczeństwa STO X41
Abb. 9-3:
Jeśli funkcja bezpieczeństwa STO w sterowniku wkrętarki jest niepotrzebna, możliwe jest też jej wyłączenie za pomocą
mostków we wtyku, w sposób pokazany na schemacie Abb. 9-3:.
9.6.4 Połączenie X42
Abb. 9-4:
Podłączenie złącza X42 do ostatniego sterownika wkrętarki w systemie jest wymagane jedynie wtedy, gdy jest analizo-
wany styk sygnalizacyjny FB. W przeciwnym razie złącze X42 może pozostać niepodłączone. Do zakończenia linii, czyli
zamknięcia toru sygnalizacji zwrotnej, należy użyć wtyku zakończenia linii 961893PT.
10 Obsługa i eksploatacja
10.1 Obowiązki użytkownika
Działanie urządzenia zabezpieczającego należy spraw-
dzać w określonych odstępach czasu. Użytkownik jest
odpowiedzialny za wybór rodzaju kontroli i odstępów cza-
sowych w wymaganym okresie. Badanie przeprowadza się
w taki sposób, aby wykazać prawidłowe działanie urządze-
nia zabezpieczającego przy współdziałaniu wszystkich
komponentów. Maksymalny odstęp pomiędzy dwoma kon-
trolami może wynosić maksymalnie czas T
PTI
, patrz 4 Dane
techniczne, strona 88.
10.2 Zabezpieczenie przed przepięciem i
odwróceniem biegunowości
Wejścia sterowania STO-A i STO-B są zabezpieczone
przed przepięciami i zamianą biegunowości napięcia stero-
wania, patrz również rozdział 4 Dane techniczne,
strona 88.
Napięcie pomocnicze 24 VDC wyprowadzone na styk X41
posiada zabezpieczenie przed zwarciem. Niemniej zwarcie
lub przeciążenie prowadzą do zaniku wszystkich
wewnętrznych napięć logicznych, a tym samym do awarii
podstawowej funkcji urządzenia.
Przestroga
Absolutnie nie wolno stosować tymczasowo przedstawionego tu okablowania w przypadku insta-
lacji, dla której ocena ryzyka wymaga funkcji bezpieczeństwa STO.
Istnieje ryzyko, że się o tym zapomni.
