Apex Tool Group P2552HW | 2021-04 29
2
DE

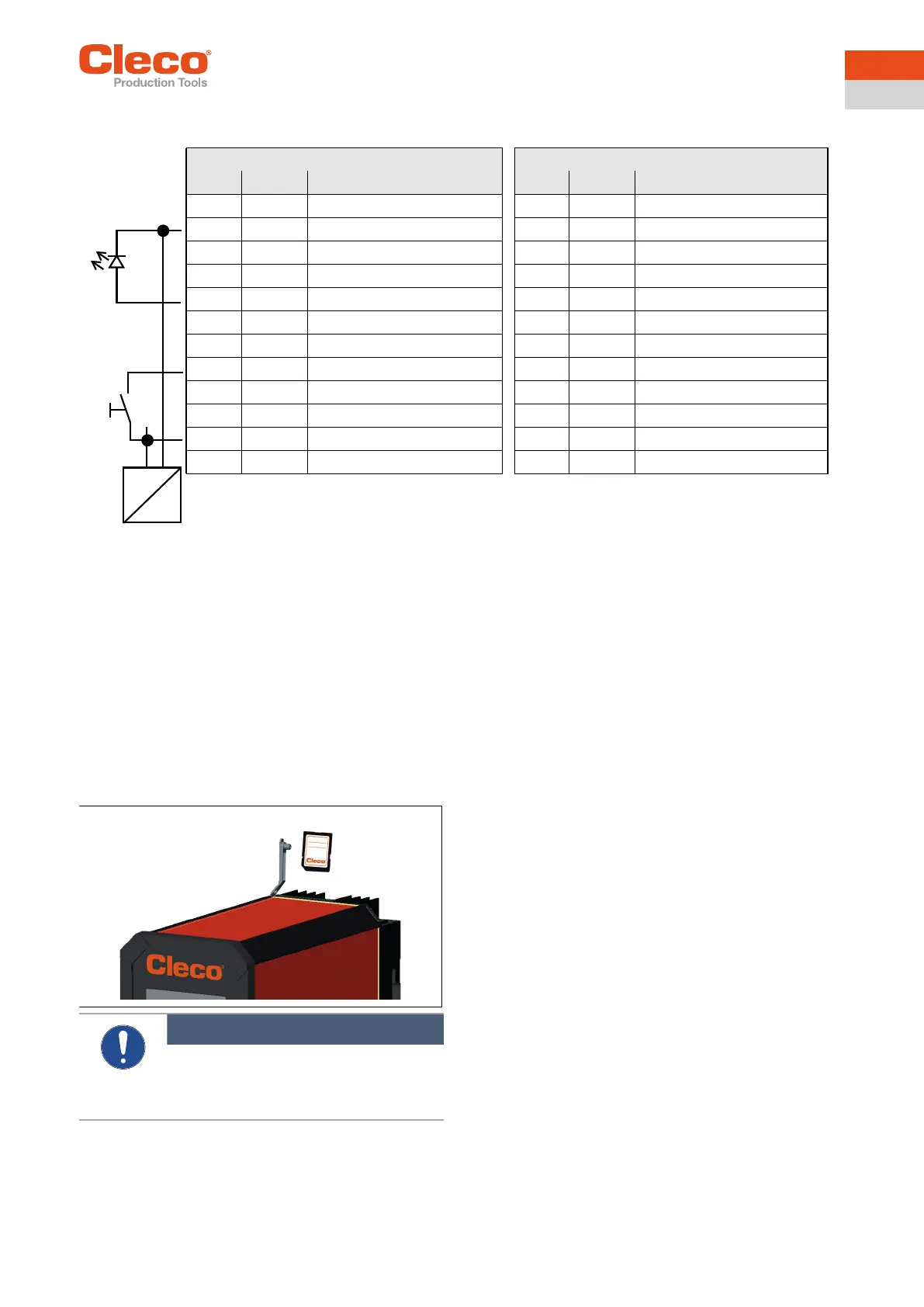

Anschlüsse – Externe Spannungsversorgung
Beispiel:
Eingänge
• Die externe 24 V Spannungsversorgung der Steue-
rung muss SELV (Safety Extra Low Voltage) oder
PELV (Protective Extra Low Voltage) sein.
• Pin 11 und 23 (GND gemeinsam) dienen als „Rücklei-
tung“ für die Ausgänge.
• Als Rückleitung für Pin 11 und 23 muss GND der
externen 24-Volt-Spannungsversorgung verwendet
werden.
Ausgänge
• Die externe 24 V Spannungsversorgung der Steue-
rung muss SELV (Safety Extra Low Voltage) oder
PELV (Protective Extra Low Voltage) sein.
• Pin 2 und 14 (Ausgang gemeinsam) sind die Span-
nungsquelle für die Eingänge.
• Pin 2 und 14 müssen mit der externen 24-Volt-Span-
nungsversorgung verbunden werden.
6 SD Karte
Erforderlich für den Betrieb der Steuerung, die Archivie-
rung von Daten und Konfigurationen.
7 Lieferumfang
Lieferung auf Transportschäden und auf Übereinstimmung
mit dem Lieferumfang überprüfen:
• Schraubersteuerung
• EG-Konformitätserklärung
• Diese Hardware-Beschreibung
• Quick Installation Guide
• Garantie
• Bestell-Nr. SWB-S168300 – SD Karte + Software
• Bestell-Nr. S981211 – Stecker X9/X10 (2×)
• Bestell-Nr. 962405PT – STO Stecker, gebrückt
Netzkabel V Lock, modellabhäng:
Signal X9 Signal X10
Pin I/O Bezeichnung Pin I/O Bezeichnung
12 Versorgung GND Int. 24 Versorgung GND Int.
11 Versorgung GND I/O 23 Versorgung GND I/O
10 Ausgang O3 22 Ausgang O7
9 Ausgang O2 21 Ausgang O6
8 Ausgang O1 20 Ausgang O5
7 Ausgang O0 19 Ausgang O4
6 Eingang I3 18 Eingang I7
5 Eingang I2 17 Eingang I6
4 Eingang I1 16 Eingang I5
3 Eingang I0 15 Eingang I4
2 Versorgung +24 V Ext. 14 Versorgung +24 V Ext.
1 Versorgung +24 V Int. 13 Versorgung +24 V Int.
+
-
Hinweis
Nur bei ausgeschalteter Versorgungsspan-
nung die SD-Karte ziehen oder stecken.
Schwere Systemfehler und Datenverlust
sind bei Nichtbeachtung die Folge.
• Bestell-Nr. 962276PT mPro300GCD-STOEMEA
• Bestell-Nr. 962278PT mPro300GCD-STONA
115 VAC
• – (siehe Zubehör) mPro300GCD-STOAPAC
