92 P2552HW | 2021-04 Apex Tool Group
6
PL

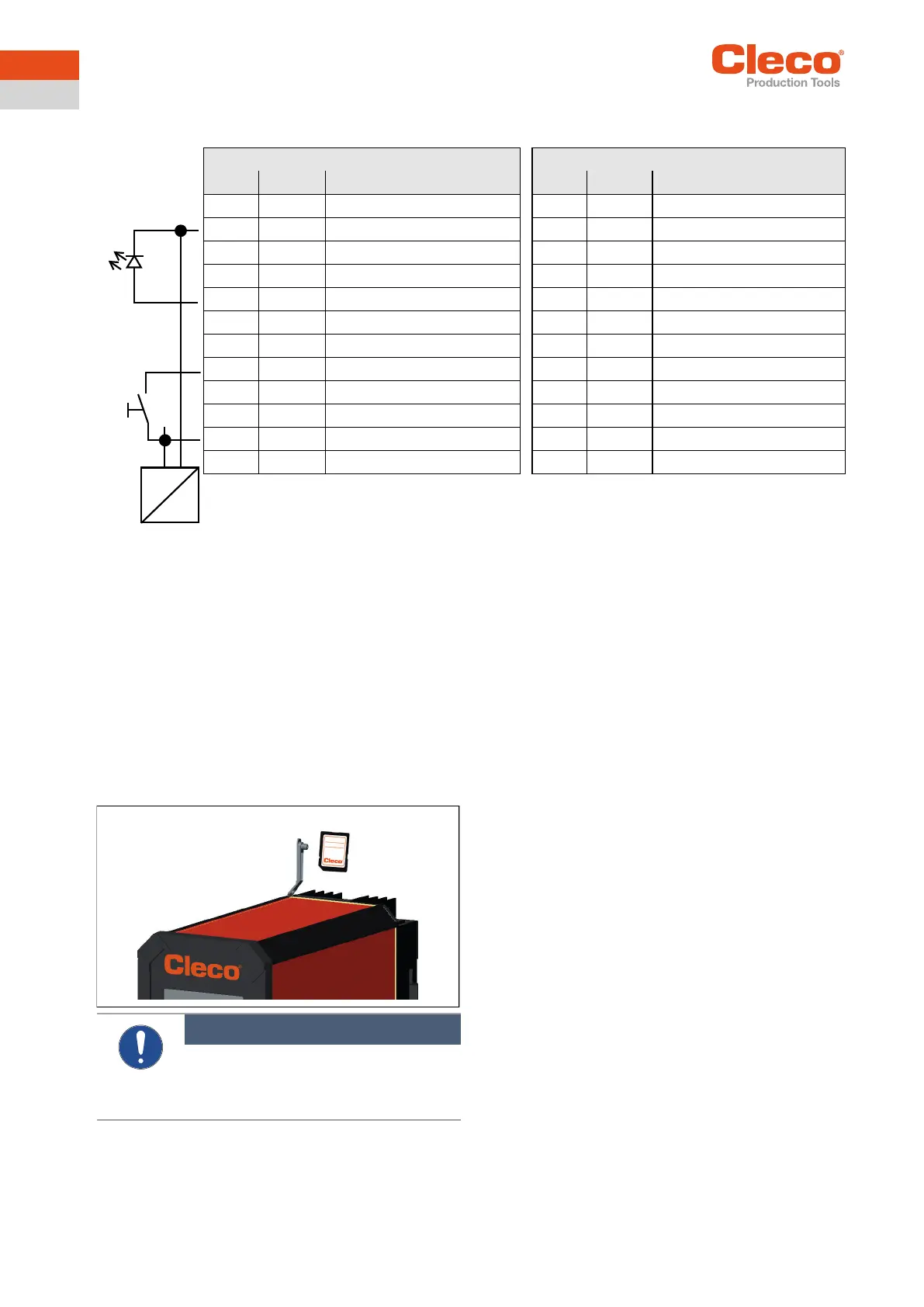

Przyłącza – zewnętrzne zasilanie
Przykład:
Wejścia
• Zewnętrzne zasilanie 24 V układu sterowania musi być
typu SELV (Safety Extra Low Voltage) lub PELV (Pro-
tective Extra Low Voltage).
• Styk 11 oraz 23 (wspólna masa) służą jako „przewód
powrotny” dla wejść.
• Jako przewód powrotny dla styku 11 oraz 23 musi być
stosowany styk GND zewnętrznego napięcia zasilania
24 V.
Wyjścia
• Zewnętrzne zasilanie 24 V układu sterowania musi być
typu SELV (Safety Extra Low Voltage) lub PELV (Pro-
tective Extra Low Voltage).
• Styk 2 oraz 14 (wspólne wyjście) służą jako źródła
napięcia zasilania wyjść.
• Styki 2 oraz 14 muszą być połączone z zewnętrznym
napięciem zasilania 24 V.
6 Karta SD
Wymagana do obsługi sterownika, archiwizacji danych i
konfiguracji.
7 Zakres dostawy
Skontrolować dostawę pod kątem szkód transportowych i
zgodności z zakresem dostawy:
• Sterowanie wkrętarki
• Deklaracja zgodności WE
• Ten opis sprzętu
• Quick Installation Guide
• Gwarancja
• Nr kat. SWB-S168300 – karta SD + oprogramowanie
• Nr katalogowy S981211 – wtyk X9/X10 (2×)
• Nr kat. 962405PT – wtyk STO, mostkowany
Kabel sieciowy V Lock, w zależności od modelu:
Sygnał X9 Sygnał X10
Styk I/O Nazwa Styk I/O Nazwa
12 Zasilanie GND wew. 24 Zasilanie GND wew.
11 Zasilanie GND I/O 23 Zasilanie GND I/O
10 Wyjście O3 22 Wyjście O7
9Wyjście O2 21 Wyjście O6
8Wyjście O1 20 Wyjście O5
7Wyjście O0 19 Wyjście O4
6Wejście I3 18 Wejście I7
5Wejście I2 17 Wejście I6
4Wejście I1 16 Wejście I5
3Wejście I0 15 Wejście I4
2 Zasilanie +24 V zew. 14 Zasilanie +24 V zew.
1 Zasilanie +24 V wew. 13 Zasilanie +24 V wew.
+
-
Notyfikacja
Kartę SD wolno wyjmować lub wkładać tyl-
ko przy wyłączonym zasilaniu. Skutkiem
nieprzestrzegania tej zasady mogą być po-
ważne błędy w systemie i utrata danych.
• Nr katalogowy
962276PT
mPro300GCD-STOEMEA
• Nr katalogowy
962278PT
mPro300GCD-STONA
115 VAC
• – (patrz akcesoria) mPro300GCD-STOAPAC
