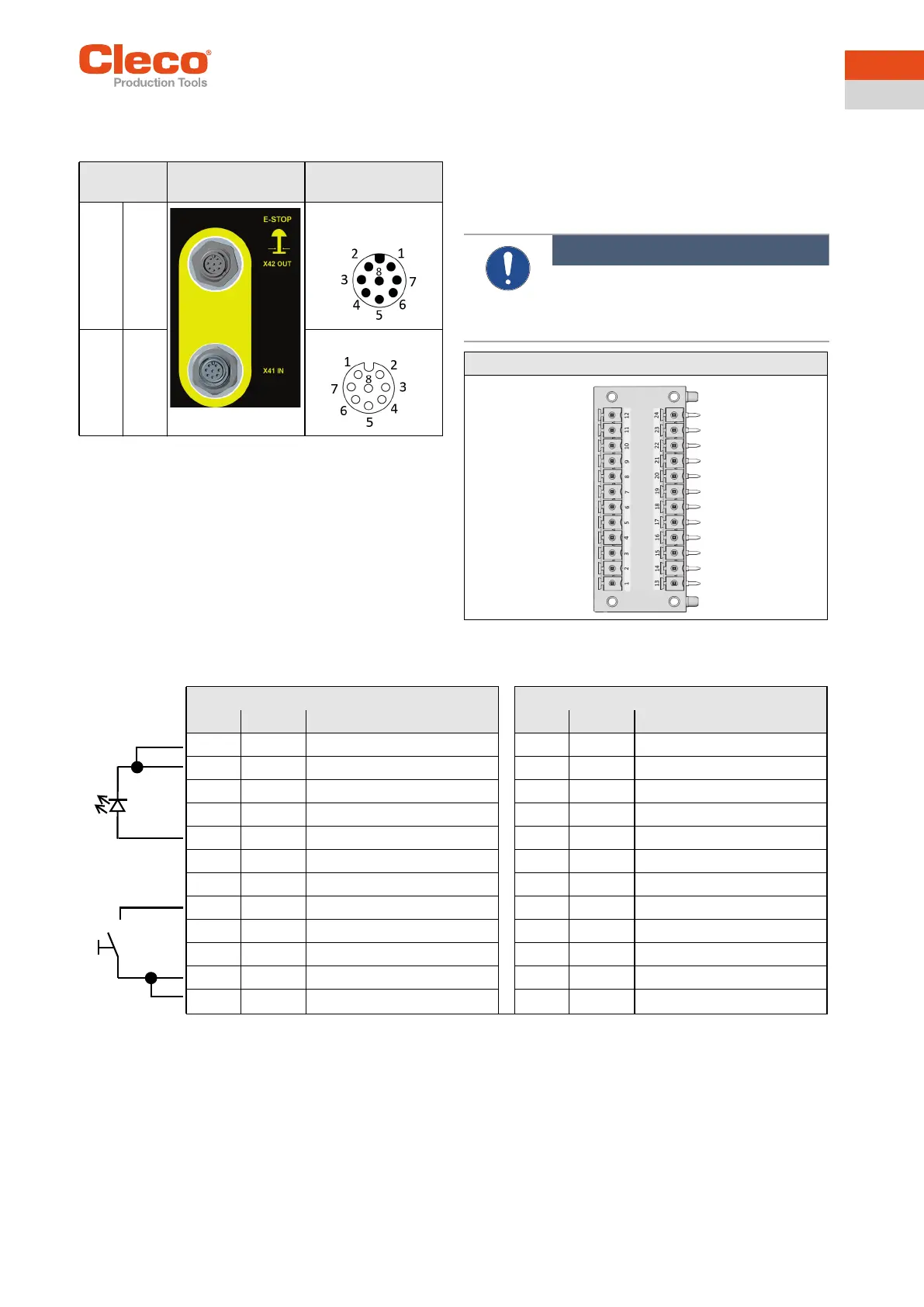

X41, X42 – zatrzymanie awaryjne (STO)
Rozkład sygnałów patrz 9.2.2 Übersicht Schnittstellen,
Seite 32
X9, X10 – wejście/wyjście
Cyfrowy interfejs we/wy
Do łączników wtykowych wejścia/wyjścia doprowadzone
są odpowiednie obwody sygnałowe. Obwody zasilania
grupy sygnałów są połączone.
• 8 wejść / 8 wyjść, optoizolowane dla poziomu 24 V
•Prąd wyjściowy: 500 mA na wyjście, łącznie 1000 mA
Przyłącza – wewnętrzne zasilanie
Przykład:
Wejścia
• Wewnętrzne zasilanie napięciem 24 V sterownika.
• Styk 11 oraz 23 (wspólna masa) służą jako „przewód
powrotny” dla wejść.
• Styki 11 oraz 23 muszą być połączone za pomocą
mostków wtykowych ze stykiem 12 lub 24.
Wyjścia
• Wewnętrzne zasilanie napięciem 24 V sterownika
• Styk 2 oraz 14 (wspólne wyjście) służą jako źródła
napięcia zasilania wyjść.
• Styki 2 oraz 14 muszą być połączone ze stykiem 1 lub
13.
Funkcja STO 8-stykowe gniazdo
okrągłe M12
X42 OUT Styk
X41 IN
Tuleja
Notyfikacja
Pobór prądu przez odbiornik nie może prze-
kraczać 500 mA. Układ monitorowania prą-
du wyłącza wyjście w przypadku
nadmiernego prądu.
Phoenix Mini Combicon MCD 1,5/12-G1F-3,81
X9 X10
Sygnał X9 Sygnał X10
Styk I/O Nazwa Styk I/O Nazwa
12 Zasilanie GND wew. 24 Zasilanie GND wew.
11 Zasilanie GND I/O 23 Zasilanie GND I/O
10 Wyjście O3 22 Wyjście O7
9Wyjście O2 21 Wyjście O6
8Wyjście O1 20 Wyjście O5
7Wyjście O0 19 Wyjście O4
6Wejście I3 18 Wejście I7
5Wejście I2 17 Wejście I6
4Wejście I1 16 Wejście I5
3Wejście I0 15 Wejście I4
2 Zasilanie +24 V zew. 14 Zasilanie +24 V zew.
1 Zasilanie +24 V wew. 13 Zasilanie +24 V wew.
