68 P2552HW | 2021-04 Apex Tool Group
4
FR
La fonction de sécurité STO peut également être exigée par des sorties actives à sécurité intégrée d'un API
ou avec des contacts comme dans le chapitre 9.6.1 Câblage passif X41, page 67, cependant avec une ali-
mentation en tension externe. En présence d'une alimentation en tension externe, seuls des circuits PELV
et des sources de tension PELV peuvent être utilisées. La source de tension doit mettre à disposition une
tension nominale de 24 V C.C. (tension de sortie min. absolue de 22 V C.C.) avec au moins 0,5 A.

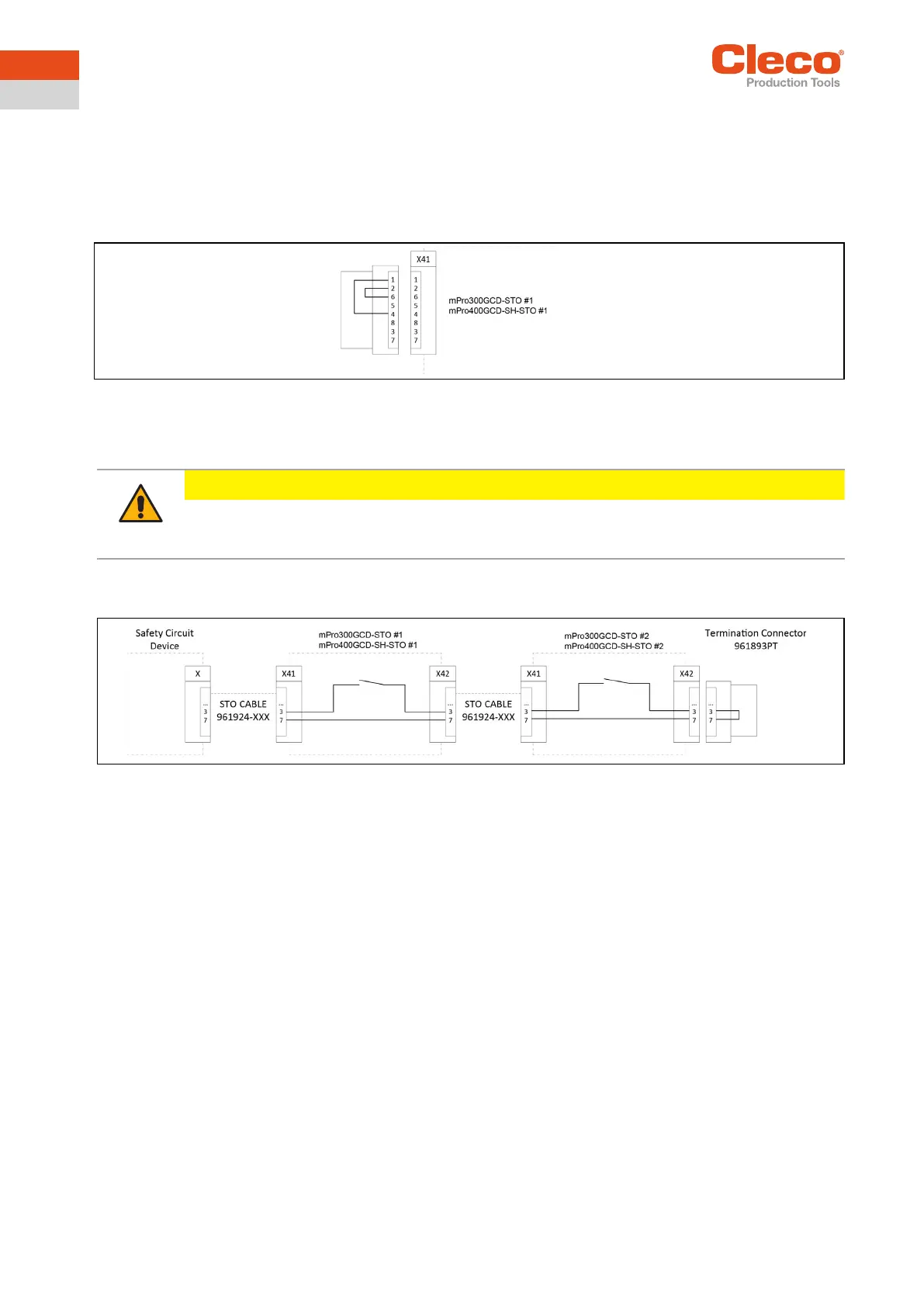

9.6.3 Désactivation de la fonction de sécurité STO X41
Abb. 9-3:
Si la fonction de sécurité STO n'est pas nécessaire dans une commande de visseuse, la fonction peut être
désactivée par pontage dans un connecteur, comme indiqué dans le schéma électrique Abb. 9-3:.
9.6.4 Câblage X42
Abb. 9-4:
Le câblage vers X42 sur la dernière commande de visseuse dans un système n"est nécessaire que si le
contact de rétrosignalisation FB est exploité. Sinon, l'interface X42 peut rester ouverte. Pour la terminaison
– c'est-à-dire la fermeture du circuit de rétrosignalisation – utiliser le connecteur de terminaison 961893PT.
10 Commande et fonctionnement
10.1 Obligation de l'exploitant
Contrôler la capacité de fonctionnement du dispositif de sécurité à des intervalles de temps définis. Il est de
la responsabilité de l'exploitant de choisir le type de vérification et les intervalles de temps dans la période
nécessaire. Le contrôle doit être effectué de telle manière que le bon fonctionnement du dispositif de sécu-
rité soit démontré en synergie avec l'ensemble des composants. L'intervalle maximal entre deux contrôles
ne doit pas dépasser la durée T
PTI
, voir 4 Caractéristiques techniques, page 57.
Attention
Il ne faut en aucun cas utiliser temporairement le câblage montré ici pour une installation, dont
l'évaluation des risques rend nécessaire une fonction de sécurité STO.
Il y a un risque qu'elle soit oubliée.
