Cleco mPro300GCD-STO - Steckerbelegung

Apex Tool Group P2552HW | 2021-04 27
2
DE

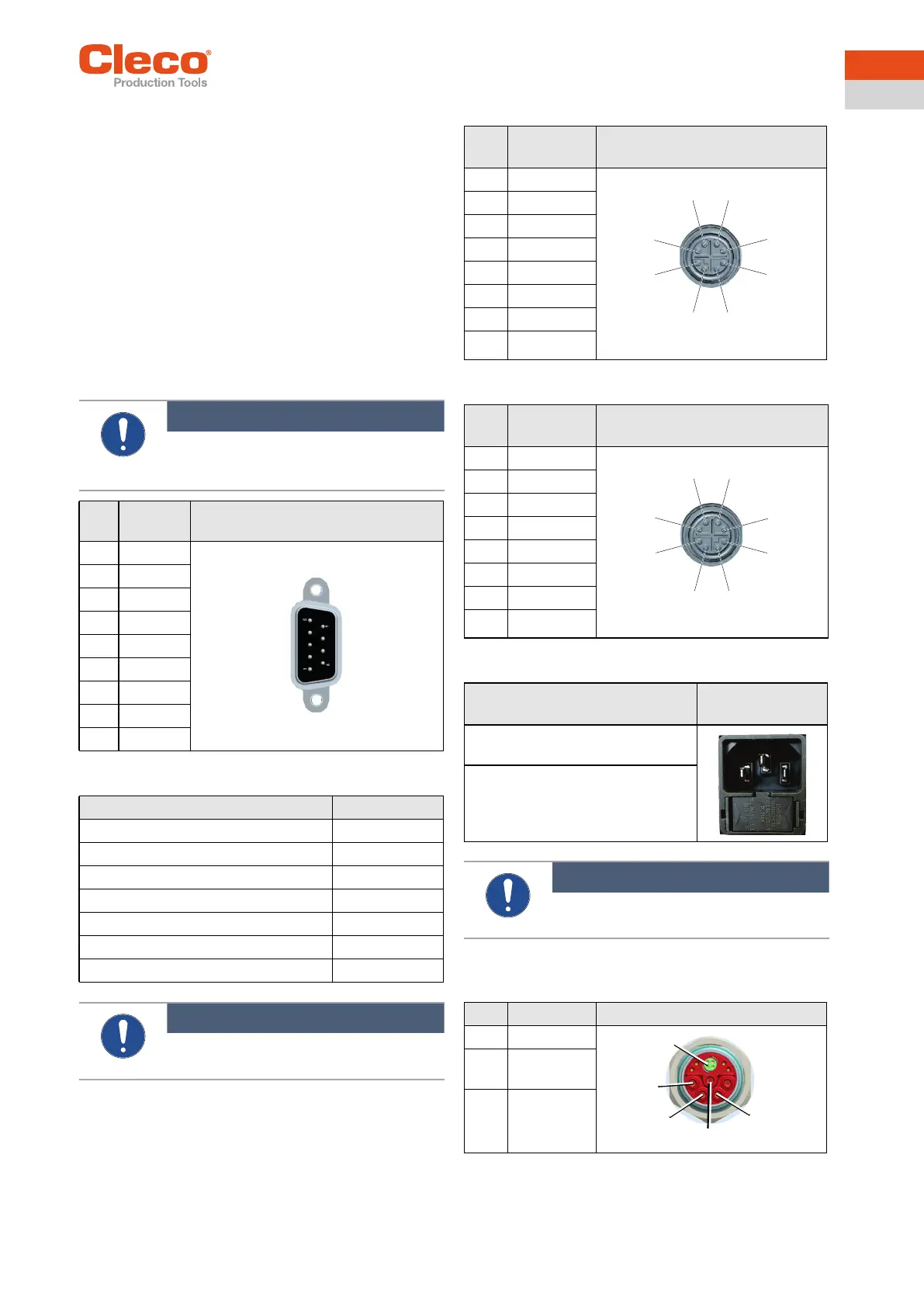

5 Steckerbelegung
Diese Kapitel beschreibt die Cleco Production Tools spezi-
fischen Stecker. Standard-Stecker werden nicht berück-
sichtigt. Alle Anschlüsse sind kurzschlussfest.
X5 – Zusatzgeräte
• Alle Ausgänge liefern RS232 konforme Signale.
• Die Eingänge erlauben Spannungen im Bereich von -
15 V bis +15 V.
- Spannung < 0,8 V entspricht einer Null.
- Spannung > 2,4V wird als Eins interpretiert.
- Offene Eingänge werden mit Pulldown Widerstand
auf Null voreingestellt.
Die Versorgungspins sind direkt mit der Platinenversor-
gung verbunden.
X7 – Anybus Compact Com
X21 – Systembus TSnet Out
X22 – Systembus TSnet In
X23 – Netzanschluss
X24 – Werkzeuganschluss Digital
Serie 30/50/70/BD
Hinweis
Verbraucher nicht während des Betriebs
stecken oder abziehen. Ein System-Reset
kann dabei die Folge sein.
Pin RS232-1 9 pol. D-Sub Stift mit Schraubverrie-
gelung
1 –
2 RxD
3 TxD
4 –
5 GND
6 –
7 RTS
8 CTS
9 –
Module Bestell-Nr.
PROFINET M40 RJ45 544357PT
PROFIBUS M40 M12 962291PT
PROFIBUS M40 DB9 962292PT
DeviceNet M40 962293PT
PROFINET M40 M12 962294PT
Ethernet/IP M40 RJ45 2 port 962297PT
Modbus/TCP M40 RJ45 2 port 962299PT
Hinweis
Anybus Compact Com M40 Module nicht
mit Anybus CC M30 Modulen kombinieren.
Pin Signal 8 pol. M12 Buchse
Rundsteckverbinder, X-codiert
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5 0 VDC
6 0 VDC
7 +24 VDC
8 +24 VDC
Pin Signal 8 pol. M12 Stift
Rundsteckverbinder X-codiert
1 Tx +
2 Tx -
3 Rx +
4 Rx -
5nc
6nc
7nc
8nc
Beschreibung IEC Gerätestecker
C14
Gerätestecker mit Sicherungshalter,
2-polig, 5 × 20 mm, 16 A träge
Sicherung, Schurter Typ 0034.3129,
5×20 mm, 16 AT, 250 VAC,
Interrupting Current, 100 A
Hinweis
Stecker-Arretierung verwenden, siehe
Quick Installation Guide.
Pin Signal M23 Rundsteckverbinder
1-3 Leistung
4 PE (Funkti-
onserde)
5 Tool Bus
54
3
2
1
8
7
6
45
6
7
8
1
2
3
1
2
3
4
5
