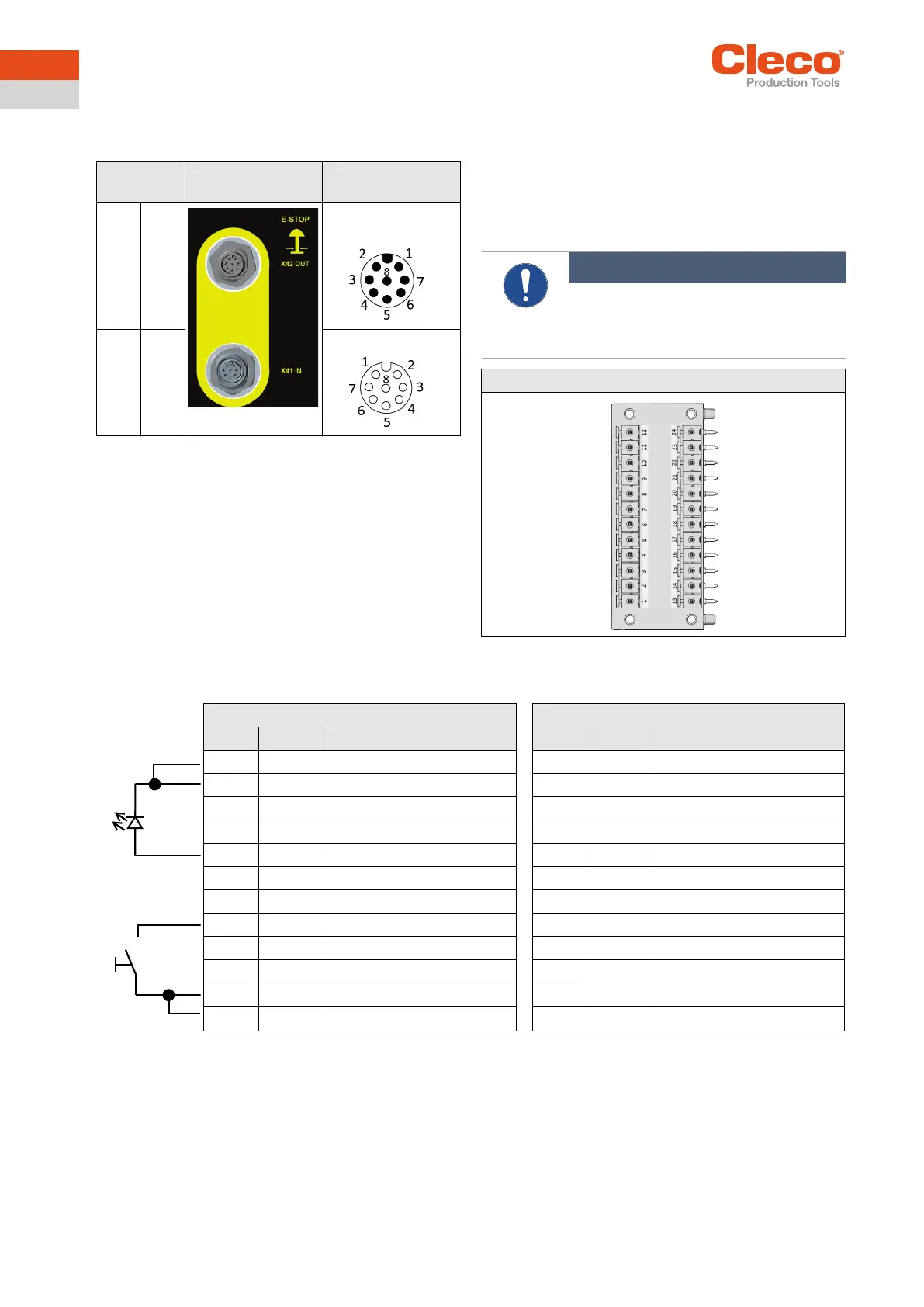

X41, X42 – Arrêt d'urgence (STO)
Affectation des signaux, voir 9.2.2 Übersicht Schnittstellen,
Seite 32
X9, X10 – Entrée/Sortie
Interface E/S numérique
Les circuits de signaux nécessaires sont connectés à ces
connecteurs d'entrée/sortie. Les alimentations des groupes
de signaux sont reliées.
• 8 entrées / 8 sorties, optocouplées pour niveau 24 V
• Courant de sortie : 500 mA par sortie, 1 000 mA au
total
Connexions – Alimentation électrique interne
Exemple :
Entrées
• Alimentation 24 V interne de la commande.
• Les broches 11 et 23 (masse commune) servent de
"ligne de retour" pour les sorties.
• Les broches 11 et 23 doivent être reliées via des ponts
enfichables avec les broches 12 et 24.
Sorties
• Alimentation 24 V interne de la commande
• Les broches 2 et 14 (sortie commune) constituent la
source de tension pour les entrées.
• Les broches 2 et 14 doivent être reliées avec les bro-
ches 1 et 13.
Fonction STO Connecteur rond
M12 8 points
X42 OUT Broche
X41 IN
Douille
Remarque
Un consommateur ne doit pas nécessiter
plus de 500 mA de courant. La surveillance
du courant coupe la sortie en cas de surin-
tensité.
Phoenix Mini Combicon MCD 1,5/12-G1F-3,81
X9 X10
Signal X9 Signal X10
Broche E/S Désignation Broche E/S Désignation
12 Alimentation GND int. 24 Alimentation GND int.
11 Alimentation GND E/S 23 Alimentation GND E/S
10 Sortie O3 22 Sortie O7
9 Sortie O2 21 Sortie O6
8 Sortie O1 20 Sortie O5
7 Sortie O0 19 Sortie O4
6 Entrée I3 18 Entrée I7
5 Entrée I2 17 Entrée I6
4 Entrée I1 16 Entrée I5
3 Entrée I0 15 Entrée I4
2 Alimentation +24 V ext. 14 Alimentation +24 V ext.
1 Alimentation +24 V int. 13 Alimentation +24 V int.
