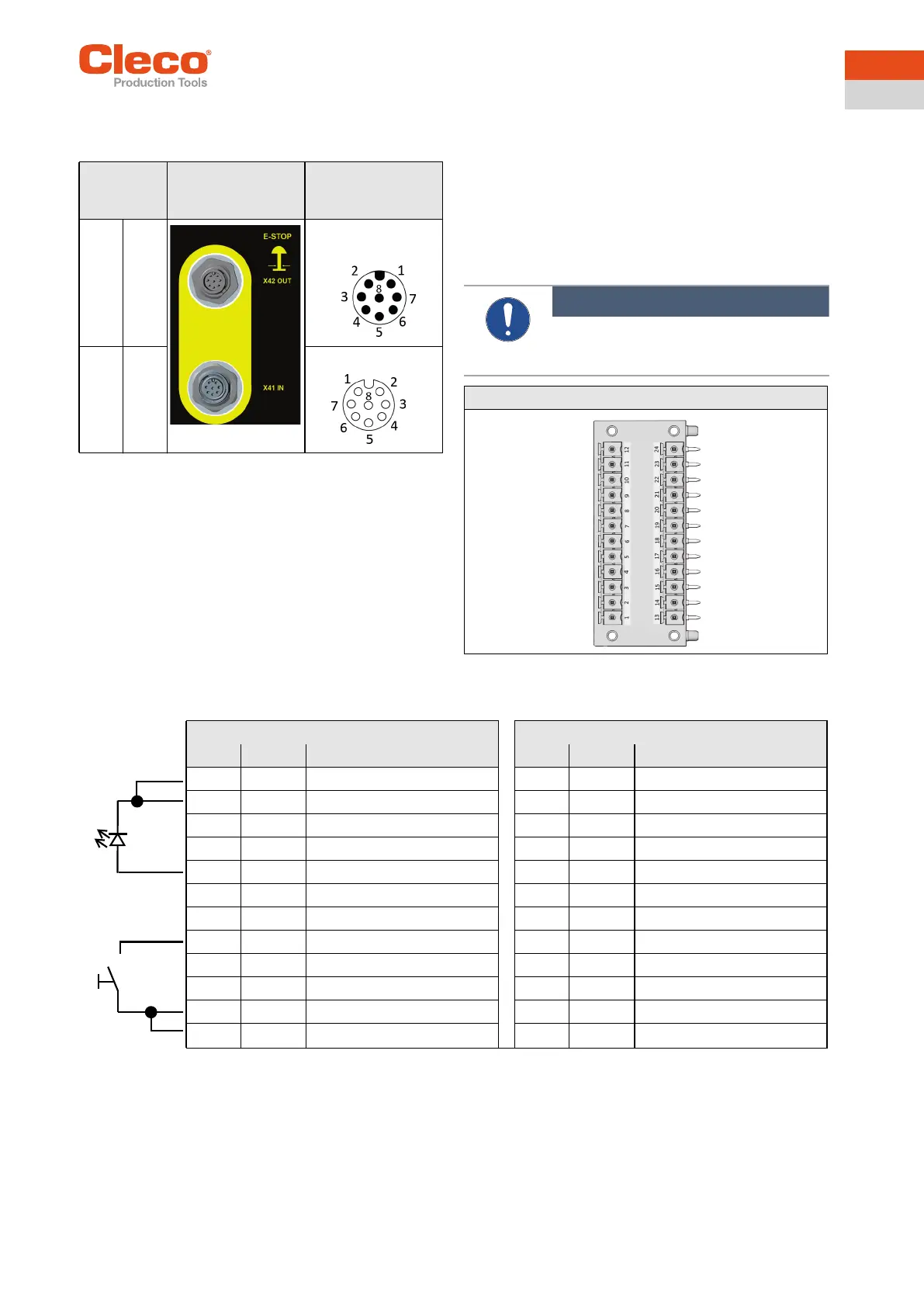

X41, X42 – Parada de emergencia (STO)
Para la asignación de señales, véase 9.2.2 Resumen de
interfaces, Seite 48
X9, X10 – Entrada/salida
Interfaz digital de E/S
Estas conexiones de enchufe de entrada/salida tienen
asignadas las interconexiones de señal necesarias. Las
alimentaciones de los grupos de señales están conecta-
das.
• 8 entradas/8 salidas, optoaisladas para un nivel de
24 V
• Corriente de salida: 500 mA por salida, 1000 mA en
total
Conexiones: alimentación eléctrica interna
Ejemplo:
Entradas
• Alimentación eléctrica interna de 24 voltios del contro-
lador.
• Los pines 11 y 23 (junto con tierra) sirven como "con-
ducto de retorno" para las salidas.
• Los pines 11 y 23 se deben conectar mediante puen-
tes enchufables con los pines 12 o 24.
Salidas
• Alimentación eléctrica interna de 24 voltios del contro-
lador
• Los pines 2 y 14 (junto con la salida) son la fuente de
tensión para las entradas.
• Los pines 2 y 14 se deben conectar con los pines 1 o
13.
Función STO Conexión de
enchufe redondo
M12 de 8 polos
X42 OUT Pin
X41 IN
Casquillo
Aviso
Un consumidor no debería necesitar más
de 500 mA. El control de corriente desco-
necta la salida en caso de sobrecarga.
Phoenix Mini Combicon MCD 1.5/12-G1F-3.81
X9 X10
Señal X9 Señal X10
Pin E/S Designación Pin E/S Designación
12 Suministro tierra int. 24 Suministro tierra int.
11 Suministro tierra E/S 23 Suministro tierra E/S
10 Salida S3 22 Salida S7
9 Salida S2 21 Salida S6
8 Salida S1 20 Salida S5
7 Salida O0 19 Salida S4
6 Entrada I3 18 Entrada E7
5 Entrada E2 17 Entrada E6
4 Entrada E1 16 Entrada E5
3 Entrada E0 15 Entrada E4
2 Suministro +24 V ext. 14 Suministro +24 V ext.
1 Suministro +24 V int. 13 Suministro +24 V int.
