106 P2552HW | 2021-04 Apex Tool Group
7
PT

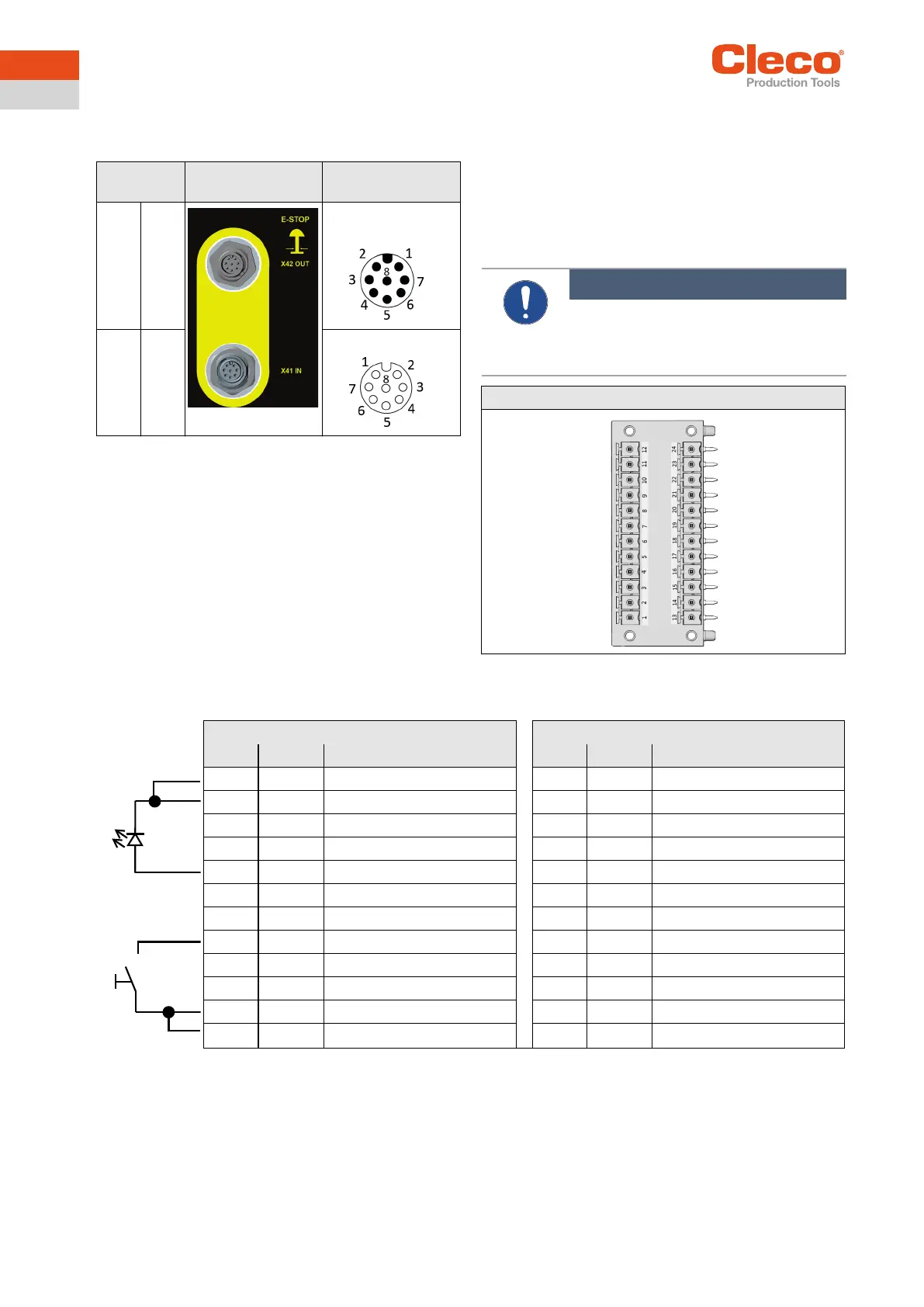

X41, X42 – Parada de emergência (STO)
Atribuições de sinal, veja 9.2.2 Visão geral de interfaces,
Seite 110
X9, X10 – Entrada/saída
Interface digital E/S
Nesses conectores de entrada / saída, os circuitos de
sinais necessários serão ligados. As alimentações dos
grupos de sinais estão conectadas.
• 8 entradas / 8 saídas, opto-isoladas para o nível de
24V
• Corrente de saída: 500 mA por saída, 1000 mA no
total
Conexões – Alimentação de tensão interna
Exemplo:
Entradas
• Alimentação interna de tensão de 24 Volt do comando.
• Os pinos 11 e 23 (GND comum) atuam como "condu-
tor de retorno" para as saídas.
• Os pinos 11 e 23 têm que ser ligados por pontes de
encaixe ao pino 12 ou 24.
Saídas
• Alimentação de tensão interna de 24 volts do controle
• Os pinos 2 e 14 (saída comum) são fontes de tensão
para as entradas.
• Os pinos 2 e 14 têm que ser ligados ao pino 1 ou 13.
Função STO 8 polos M12 conec-
tor circular
X42 SAÍD
A
Pino
X41 ENT
RAD
A
Tomada
Nota
Um dispositivo consumidor não pode ne-
cessitar mais de 500 mA de energia. O mo-
nitoramento da corrente desliga a saída em
caso de corrente excessiva.
Phoenix Mini Combicon MCD 1,5/12-G1F-3,81
X9 X10
Sinal X9 Sinal X10
Pino I/O Designação Pino I/O Designação
12 Alimentação GND Int. 24 Alimentação GND Int.
11 Alimentação GND E/S 23 Alimentação GND E/S
10 Saída O3 22 Saída O7
9 Saída O2 21 Saída O6
8 Saída O1 20 Saída O5
7 Saída O0 19 Saída O4
6 Entrada I3 18 Entrada I7
5 Entrada I2 17 Entrada I6
4 Entrada I1 16 Entrada I5
3 Entrada I0 15 Entrada I4
2 Alimentação +24 V ext. 14 Alimentação +24 V ext.
1 Alimentação +24 V int. 13 Alimentação +24 V int.
