Compass Exo 500 - Step8: Tail Lever

8
10 20 30 40 50
Page 8
TAIL LEVER
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Pos.
Description
Qty.
Part number
1
Cap socket head bolt M2.5x16
1
80-2516SS
2
Spacer
1
10-5016
3
Washer 2.5x4.1x0.2
1
82-2540
4
Tail control arm
1
03-0010
5
Stainless link ball
1
03-0701S
6
Bearing 2.5x6x2.6
2
61-2562
7
Sliding tube
1
10-2002

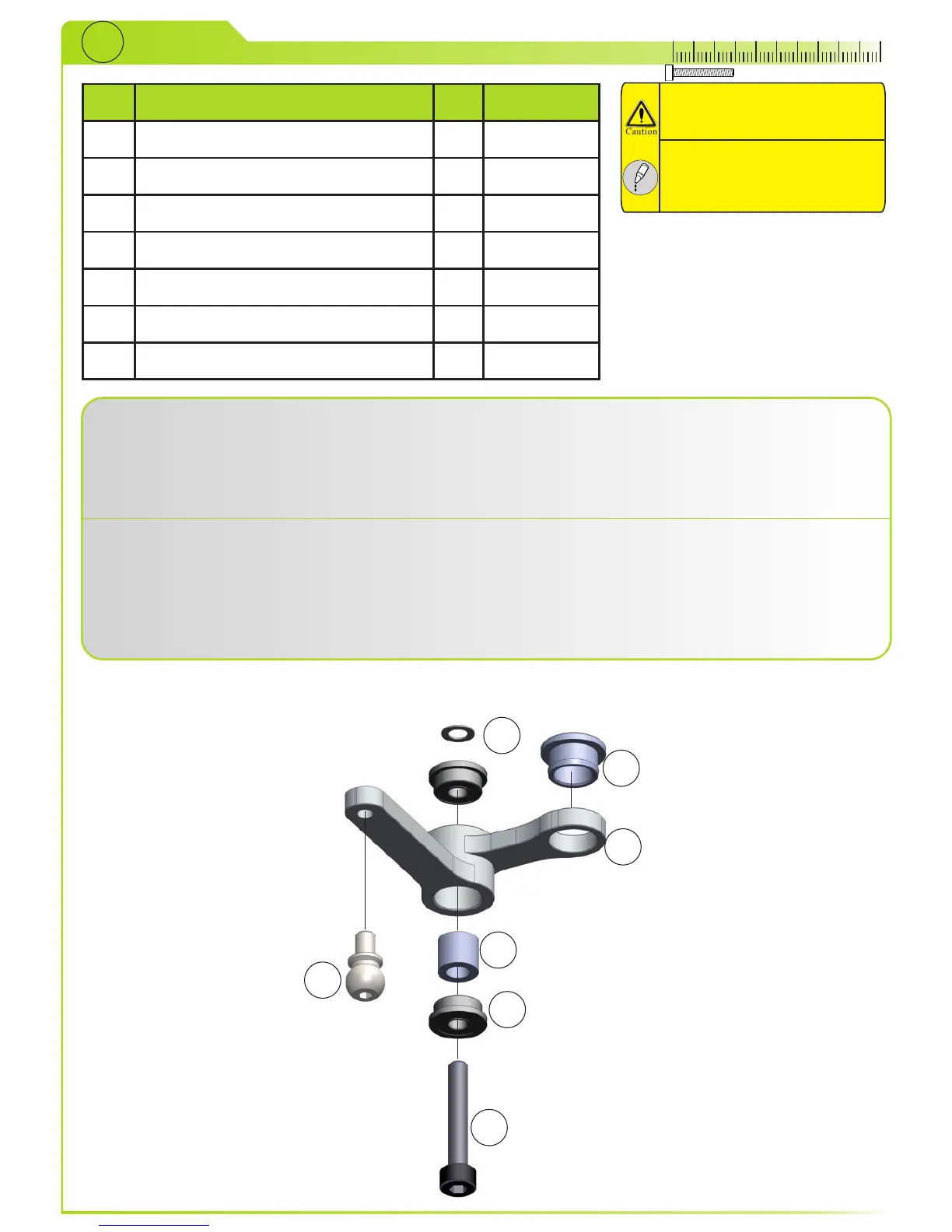

Push sliding tube (7) into tail control arm (4) per diagram below. Note the orientation of tail control arm. Press the two
bearings (6) with Spacer (2) between them into tail control Arm. Mount ball (5) to flat side of tail control arm. Push bolt (1)
through bearings in the direction shown. Put the Washer (3) onto the bolt.
There should be no binding of the ball
inside of slider tube. The tube may be reamed slightly with a ball link sizing tool (Nr. E-XQT-01). It is extremely
important that this entire assembly move very freely. As with any ball link, the ball should be able to move
smoothly, without play, and with very little resistance.
Drücken Sie die Gleitbuchse (7) mit der abgeschrägten Seite voraus in den Heckanlenkhebel (4). Achten Sie dabei auf die
korrekte Einpress-Richtung. Pressen Sie die beiden Kugellager (6) sowie die Distanzhülse (2) in das Loch des
Heckanlenkhebels. Montieren Sie die Kugel (5) auf die ebene Seite des Heckanlenkhebel. Stecken Sie die Schraube (1)
durch die beiden Kugellager und schieben Sie die Distanzscheibe (3) auf diese Schraube.
Mit etwas zusammen
gerolltem Schleifpapier oder einer feinen Rundfeile, können Sie nun die innere Bohrung der Gleitbuchse an eine
Kugel (aus einem späteren Schritt) anpassen. Auch die Kugelpfanne sollte mit einer Reibahle (Nr. E-XQT-01)
bearbeitet werden. Diese Einheit sollte sehr leicht aber spielfrei laufen, um eine ideale Funktion zu gewährleisten.
1
2
3
4
5
6
7
