Compass Exo 500 - 35 Frame Assembling 2

35
10 20 30 40 50
Page 35
FRAME ASSEMBLING 2
Pos.
Description
Qty.
Part number
1
Parts from STEP34
1
2
Parts from STEP29
1
3
Parts from STEP30
1
4
Front canopy mounts
2
03-0051
5
Rear canopy mounts
2
03-0052
6
Cap socket head bolt M3x8
2
80-0308SS
7
Button head bolt M3x6
6
79-0306SS
8
Flat head bolt M3x12
2
78-0312SS
9
Set screw M3x16
2
81-0316
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.

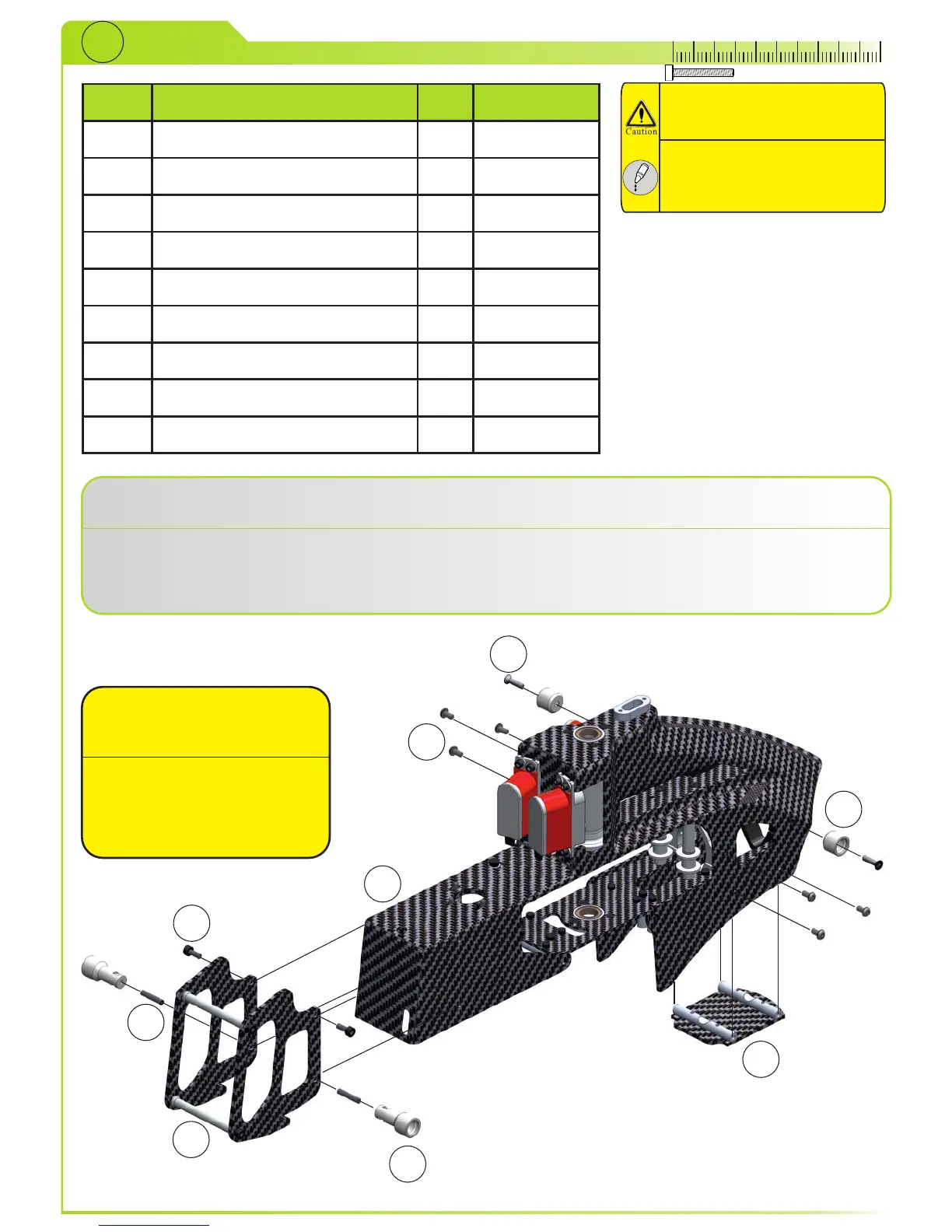

Mount ESC tray (2), FBL tray (3) and canopy mounts (4,5) with bolts (6,7,8) and set screw (9) to
frame.
Do not tighten FBL tray yet, it may be necessary to remove it to mount tail section!
Montieren Sie den Reglerschutz (2), FBL-Platte (3) und Kabinenhauben-Halter (4,5) mit den
Schrauben (6,7,8) und Gewindestiften (9) an das Frame.
Ziehen Sie die FBL-Platte noch nicht an,
es könnte von Vorteil sein, sie noch einmal herauszunehmen, um die Heckeinheit zu
1
2
3
4
5
6
7
8
9
Tighten bolts (5) firmly!
They are mounted into
plastic parts!
Ziehen Sie die Schrauben
(5) nur leicht fest! Sie sind
nur in Kunststoff-Teile
geschraubt!
