Compass Exo 500 - Step38: Main Pulley to Frame

38
10 20 30 40 50
Page 38
MAIN PULLEY TO FRAME
Pos.
Description
Qty.
Part number
1
Parts from STEP37
1
2
Parts from STEP18
1
3
Main belt
1
98-2M386
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.

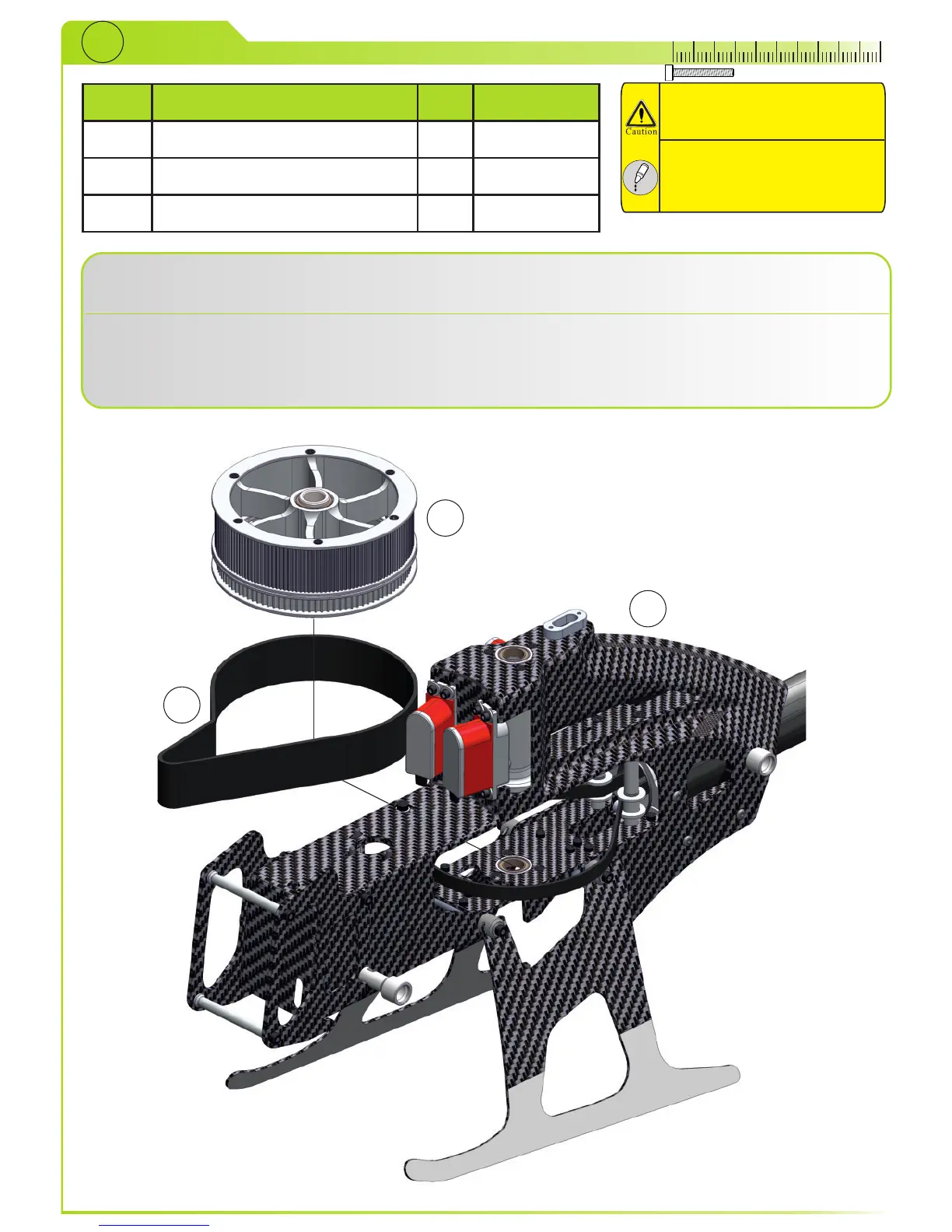

Wrap main belt (3) around main pulley (2) and insert it into main frame (1).
Do not forget to wrap tail belt around main pulley!
Legen Sie den Hauptriemen (3) um das Hauptriemenrad (2) und schieben Sie es in
den Rahmen (1).
Vergessen Sie nicht, den Heckriemen um das Riemenrad zu legen!
1
2
3
