Compass Exo 500 - Step24: Inner Frame; Step28: Inner Frame

24
10 20 30 40 50
Page 24
INNER FRAME 1
Pos.
Description
Qty.
Part number
1
upper inner cf plate
1
03-1009
2
Parts from STEP20
1
3
tail boom clamp
2
03-2004
4
frame spacer
1
03-0031
5
flat head bolt M3x6
2
78-0306SS
6
flat head bolt M2.5x6
2
78-2506SS
7
cap socket head bolt M3x8
3
80-0308SS
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.

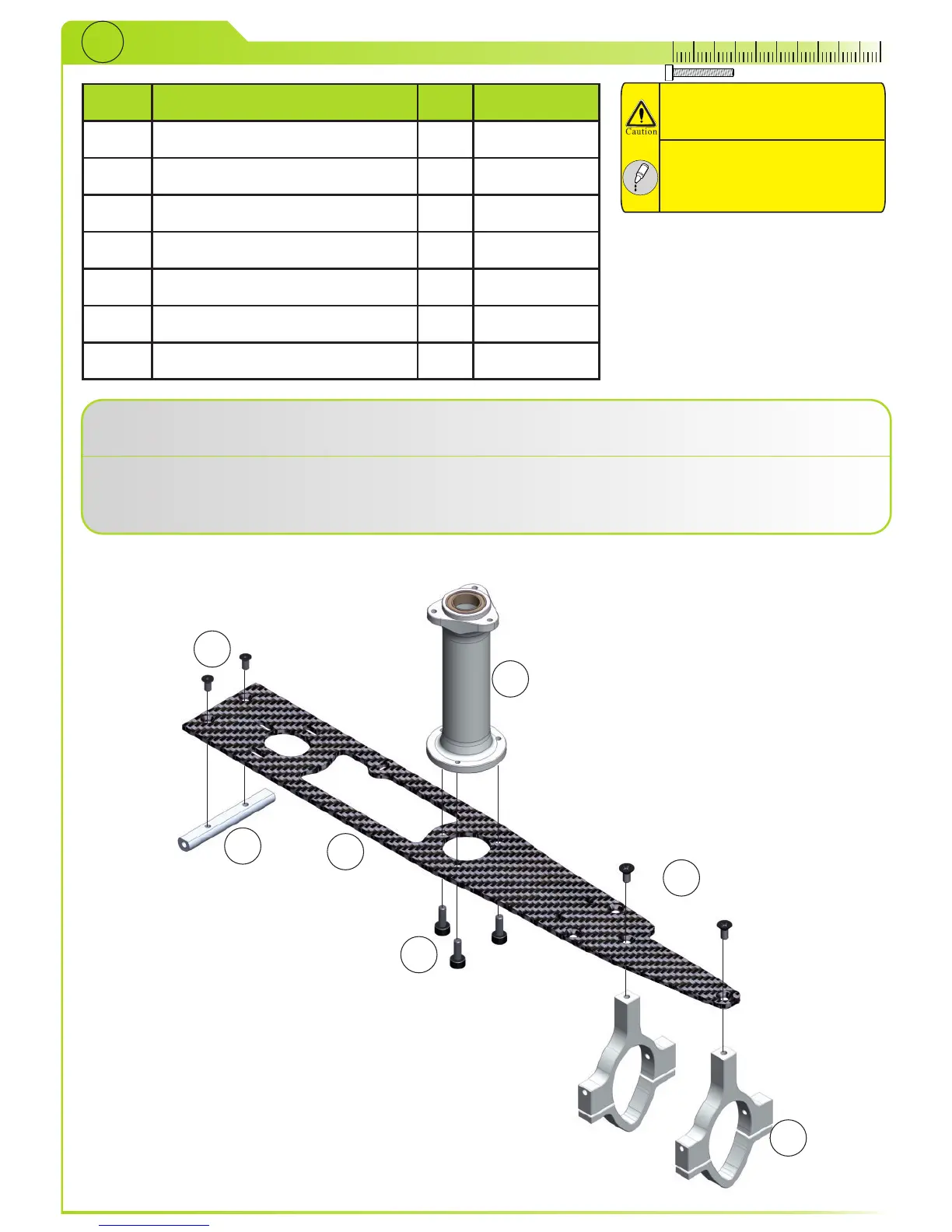

Mount parts from STEP20 (2) and frame spacer (4) with bolts (7/8) onto cf plate (1) as shown.
Mount tail boom clamps (3) with bolts (5) to cf plate (1).
Montieren Sie die Teile aus STEP20 (2) und den Abstandshalter (4) mit den Schrauben (5/6) an die
CFK-Platte (1).
Montieren Sie die Heckrohrklemmungen (4) mit den Schrauben (5) an die CFK-Platte (1).
1
2
4
4
5
7
6
