Compass Exo 500 - Step43: Tail Servo; Step44: Tail Servo

43
10 20 30 40 50
Page 43

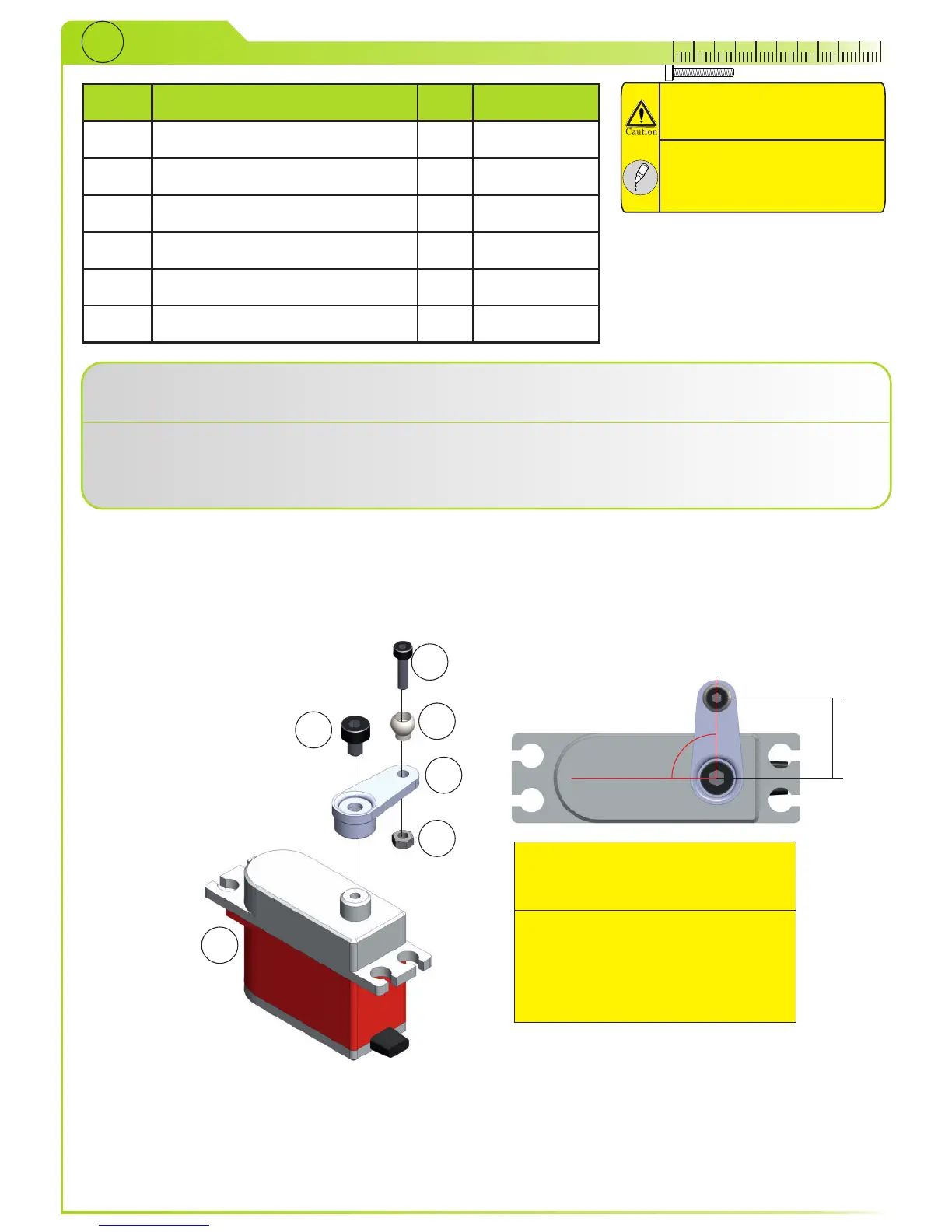

TAIL SERVO 1
Pos.
Description
Qty.
Part number
1
Tail servo 15mm
1
2
Servo arm 13.5mm
1
3
Servo bolt
1
4
Link ball
1
02-0701
5
Cap socket head bolt M2x8
1
80-0208S
6
Hex nut M2
1
90-0201
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Slide bolt (5) through link ball (4) and servo arm (2) and tighten it with hex nut (6).
Mount servo arm at an angle of 90° to the servo (1) and tighten bolt (3).
Stecken Sie die Schraube (5) durch den Kugelkopf (4) und den Servo-Arm (2) und
ziehen Sie sie mit der Mutter (6) fest. Montieren Sie den Servo-Arm unter einem
Winkel von 90° auf dem Servo und ziehen Sie die Schraube (3) fest.
1
2
3
Before you put the servo arm on the
servo be sure the servo is centered.
Use your FBL system to do this.
Bevor Sie den Servo-Arm auf das
Servo stecken, muss sich das Servo
in Mittelstellung befinden. Verwenden
Sie Ihr Flybarless-System, um das
Servo in Mittelstellung zu bringen.
4
5
6
13,5
